目前應用的不銹鋼(gang)，按基體組織大致可分為以下幾類。

1. 奧(ao)氏(shi)體不銹鋼(gang)

    特點是具有單相奧氏體組織，有時因成分偏析或處理不當，會有少量的δ鐵素體。如鉻鎳奧氏體不銹鋼（07Cr19Ni11Ti、022Cr19Ni10）、鉻錳氮奧氏體不銹鋼（12Cr17Mn6Ni5N）等。

2. 鐵素體不銹鋼

    這類鋼在(zai)加(jia)熱和冷卻時都不發(fa)生α?γ相(xiang)變(bian)，始終保持鐵(tie)素體組織(zhi)，如06Cr11Ti、008Cr27Mo等。

3. 馬氏體不(bu)銹(xiu)鋼

    包括碳含量在0.05％～0.45％的各種Cr13型不銹鋼。除C含量＜0.10％者外，高溫時都是單相奧氏體，淬火后得到馬氏體組織。C含量＜0.10％的06Cr13鋼以及14Cr17Ni2鋼，在高溫時為γ＋δ，淬火后為馬氏體＋δ鐵素體的復相組織，習慣上也將它們歸屬于馬氏體不銹鋼類。此外，高碳的不銹軸承鋼95Cr18也屬此類。

4. 奧氏體(ti)+鐵素體(ti)雙相不銹鋼

    在此類鋼中，如果稱為奧氏體+鐵素體雙相鋼，則是奧氏體相對量多；如果稱為鐵素體十奧氏體雙相鋼，則是δ鐵素體的相對量多，如 12Cr21Ni5Ti、022Cr19Ni5Mo3Si2等雙相鋼，其中δ鐵素體的量達50％～70％。

5. 沉淀硬(ying)化型不銹鋼(gang)

  具有馬氏(shi)體十鐵(tie)素體的基體再加(jia)金屬化(hua)合物(wu)強(qiang)化(hua)相的組織；或者(zhe)是馬氏(shi)體基體加(jia)金屬化(hua)合物(wu)強(qiang)化(hua)相的組織，如(ru)07Cr17Ni7Al、09Cr17Ni5Mo3N等鋼(gang)。

  為(wei)了簡便起見，將鐵素體(ti)形成元素折合成鉻(ge)的(de)(de)作用，將奧(ao)氏體(ti)形成元素折合成鎳(nie)的(de)(de)作用，而(er)制成鉻(ge)當(dang)量(liang)［Cr］和鎳(nie)當(dang)量(liang)［Ni］圖，來表明鋼(gang)的(de)(de)實(shi)際成分和得到(dao)的(de)(de)組織狀態。

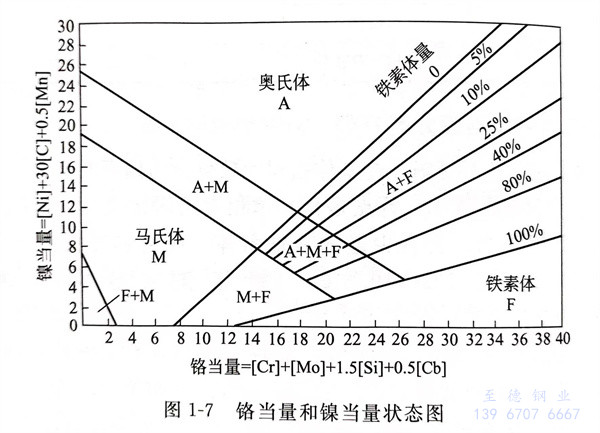

  圖1-7為鉻當量(liang)和(he)鎳當量(liang)狀(zhuang)態(tai)圖，該圖適用于Cr-Ni鋼系統，可以根據鋼的(de)化學成分換(huan)算成鉻當量(liang)和(he)鎳當量(liang)，來估計鋼的(de)組織(zhi)狀(zhuang)態(tai)。
