橡膠是一種良好的耐(nai)酸(suan)又耐(nai)堿的非金屬防腐蝕(shi)材料，特別對(dui)氫(qing)氟酸(suan)有很(hen)好的耐(nai)蝕(shi)性。
橡膠(jiao)(jiao)(jiao)分天然(ran)橡膠(jiao)(jiao)(jiao)和(he)合成(cheng)橡膠(jiao)(jiao)(jiao)兩大類。用于化工防腐蝕(shi)襯里(li)，以天然(ran)橡膠(jiao)(jiao)(jiao)為(wei)多，經過硫化處理而(er)成(cheng)，具有(you)一(yi)定(ding)的(de)耐熱性(xing)能、機械強度和(he)耐蝕(shi)性(xing)能。它可分為(wei)軟橡膠(jiao)(jiao)(jiao)、半硬橡膠(jiao)(jiao)(jiao)和(he)硬橡膠(jiao)(jiao)(jiao)三種(zhong)（表4-20）。

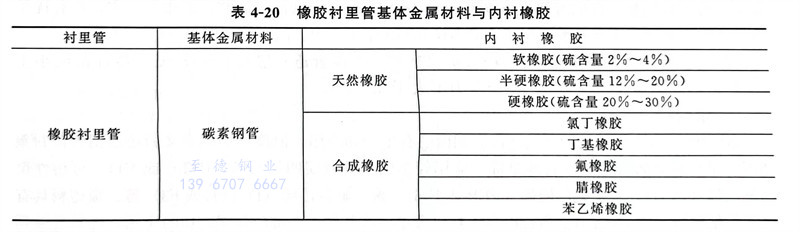

表4-20 橡膠襯里管(guan)基體金(jin)屬材料與內(nei)襯橡膠
橡膠襯里層的(de)選擇原則(ze)，主要應考(kao)慮腐蝕(shi)介質的(de)特性、操作條(tiao)件及具體施工(gong)的(de)可(ke)能性。
①. 介質腐(fu)蝕性強(qiang)，但溫度(du)變化不大，無機械振動的管道、管件，宜用(yong)1～2層(ceng)硬橡膠(jiao)，總(zong)厚度(du)約為3~6mm。
②. 對(dui)于腐蝕性氣(qi)體，為了避免氣(qi)體的擴散滲透作用，用2層硬橡膠(jiao)襯(chen)里(li)為宜。
③. 凡介質含有固體(ti)懸(xuan)浮物，需考慮耐磨性(xing)時，可采用厚2mm硬橡膠制作(zuo)底層，再襯(chen)貼所需厚度軟橡膠制作(zuo)面層。
④. 管道(dao)、設備外表面(mian)可能經受撞擊時，可采(cai)用軟橡膠制作(zuo)(zuo)底層(ceng)，半硬橡膠制作(zuo)(zuo)面(mian)層(ceng)。
⑤. 在真空條(tiao)件下(xia)，一般不采用軟橡(xiang)膠制(zhi)作底(di)層。
⑥. 在有劇烈振動的(de)場(chang)合，不能使(shi)用橡(xiang)膠襯里。
⑦. 在(zai)同(tong)(tong)(tong)一管件(jian)、設備上，不能同(tong)(tong)(tong)時用硫化條件(jian)不同(tong)(tong)(tong)的兩種硬(ying)橡(xiang)膠或軟橡(xiang)膠進(jin)行橡(xiang)膠襯里(li)。
1. 使用溫度(du)
硬(ying)橡(xiang)(xiang)膠(jiao)襯(chen)里長(chang)期使(shi)(shi)用溫度為0～65℃，短(duan)時間加熱(re)允許提高(gao)至80℃；半硬(ying)橡(xiang)(xiang)膠(jiao)、軟(ruan)橡(xiang)(xiang)膠(jiao)及硬(ying)橡(xiang)(xiang)膠(jiao)復合襯(chen)里的使(shi)(shi)用溫度為-25～75℃，軟(ruan)橡(xiang)(xiang)膠(jiao)襯(chen)里短(duan)時間加熱(re)允許提高(gao)至100℃。
根據目前(qian)資源，天(tian)然橡膠(jiao)、順丁橡膠(jiao)、丁基橡膠(jiao)等制(zhi)作(zuo)軟橡膠(jiao)襯(chen)里，使用溫度約為-60～＋65℃；丁腈橡膠(jiao)、丁苯橡膠(jiao)、乙丙橡膠(jiao)等也可在-30～＋50℃的(de)情況下(xia)制(zhi)作(zuo)襯(chen)里使用。
橡膠的(de)使用壽命與使用溫(wen)(wen)度(du)(du)(du)有關(guan)，溫(wen)(wen)度(du)(du)(du)過高，會(hui)加(jia)速橡膠的(de)老化，破壞橡膠與金(jin)屬(shu)間的(de)結合力，導(dao)(dao)致脫落：溫(wen)(wen)度(du)(du)(du)過低，橡膠會(hui)失去彈(dan)性（橡膠的(de)線脹系數比金(jin)屬(shu)大3倍(bei)）。由(you)于(yu)兩種(zhong)基材收縮不(bu)一，導(dao)(dao)致應力集中而拉裂橡膠層。由(you)于(yu)軟橡膠的(de)彈(dan)性比硬橡膠好，故它的(de)耐寒性也較好。
2. 使用(yong)壓力
一(yi)般用于壓力(li)低(di)于0.6MPa、真(zhen)空度不(bu)大于80kPa的(de)場合。橡膠(jiao)襯里的(de)管件有彎頭(tou)、三通、四通等(deng)。襯膠(jiao)管子與管件均應用焊接法蘭連接。
