1. 卡箍式管接(jie)頭的結構及特點

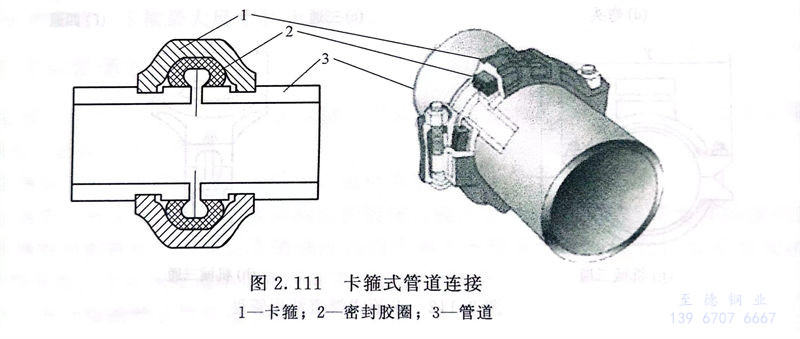

  卡箍(gu)式(shi)(shi)（grooved coupling，又稱溝(gou)(gou)(gou)槽式(shi)(shi)）管(guan)接(jie)(jie)(jie)頭連(lian)接(jie)(jie)(jie)管(guan)道(dao)，是在管(guan)材、管(guan)件(jian)(jian)(jian)等管(guan)道(dao)接(jie)(jie)(jie)頭部位(wei)加工成環形(xing)溝(gou)(gou)(gou)槽，用卡箍(gu)件(jian)(jian)(jian)、橡膠密(mi)封圈和(he)緊(jin)固(gu)件(jian)(jian)(jian)等組成的(de)(de)套(tao)筒式(shi)(shi)快速接(jie)(jie)(jie)頭。安裝時，在相鄰管(guan)端套(tao)上(shang)異(yi)形(xing)膠密(mi)封圈后，用拼合式(shi)(shi)卡箍(gu)件(jian)(jian)(jian)連(lian)接(jie)(jie)(jie)。卡箍(gu)件(jian)(jian)(jian)的(de)(de)內緣(yuan)就位(wei)在溝(gou)(gou)(gou)槽內并用緊(jin)固(gu)件(jian)(jian)(jian)緊(jin)固(gu)后，可(ke)以保證管(guan)道(dao)的(de)(de)密(mi)封性能，如圖2.111所示。這種(zhong)連(lian)接(jie)(jie)(jie)方式(shi)(shi)具有不破壞鋼管(guan)鍍鋅層(ceng)、施工快捷(jie)、密(mi)封性好、便于(yu)拆卸(xie)等優點，可(ke)用于(yu)建筑給(gei)水、消防給(gei)水、生(sheng)產給(gei)水等管(guan)道(dao)工程。

2. 管道材料

  ①. 卡箍式連接的鋼管，可采用鍍鋅焊接鋼管和焊接鋼管、鍍鋅無縫鋼管和無縫鋼管、不銹(xiu)鋼管(guan)等、或內壁涂塑或襯塑的上列各種鋼管。

  ②. 卡箍式管(guan)(guan)接頭(tou)采(cai)用的平口端環(huan)形(xing)溝(gou)槽(cao)必須采(cai)用專門的滾槽(cao)機(ji)加(jia)工(gong)(gong)成形(xing)。可在施(shi)工(gong)(gong)現場按(an)配管(guan)(guan)長度進行(xing)溝(gou)槽(cao)加(jia)工(gong)(gong)。鋼管(guan)(guan)最(zui)小壁厚和溝(gou)槽(cao)尺寸、管(guan)(guan)端至(zhi)溝(gou)槽(cao)邊尺寸應符合相應的規范要求。

  ③. 組(zu)成剛性(xing)接(jie)頭(tou)、撓性(xing)接(jie)頭(tou)和支管(guan)接(jie)頭(tou)的卡箍件、橡(xiang)膠密封圈和緊固件（螺栓、螺母）應(ying)由生(sheng)產廠配套供應(ying)。

  ④. 卡箍件的材料應采用球墨鑄鐵、鑄鋼（碳鋼或不銹鋼）或鍛鋼，其材質應符合相應國家或地區的標準規范，例如，在我國一般應符合GB/T1348《球墨鑄鐵件》中關于優質球墨鑄鐵、GB/T 11352《一般工程用鑄造碳鋼件》，GB/T 2100《不銹耐酸鋼鑄件技術條件》和GB/T 699《優質碳素結構鋼》的規定。

  ⑤. 轉換(huan)接(jie)頭的材(cai)料應采用(yong)球墨(mo)鑄(zhu)鐵(tie)、鑄(zhu)鋼或鍛鋼。在同一管(guan)道系統上(shang)，轉換(huan)接(jie)頭的材(cai)質(zhi)宜與管(guan)件的材(cai)質(zhi)一致。

  ⑥. 橡(xiang)膠(jiao)(jiao)(jiao)密封圈材料(liao)應(ying)根據介質(zhi)(zhi)的(de)性質(zhi)(zhi)和(he)(he)溫度確(que)定。對(dui)輸(shu)送生(sheng)活(huo)飲(yin)(yin)(yin)用(yong)(yong)(yong)水(shui)的(de)管道(dao)(dao)可采用(yong)(yong)(yong)天然(ran)橡(xiang)膠(jiao)(jiao)(jiao)、合成橡(xiang)膠(jiao)(jiao)(jiao)或硅橡(xiang)膠(jiao)(jiao)(jiao)。對(dui)輸(shu)送含(han)油(you)和(he)(he)化學(xue)品等介質(zhi)(zhi)的(de)管道(dao)(dao)應(ying)采用(yong)(yong)(yong)合成橡(xiang)膠(jiao)(jiao)(jiao)。用(yong)(yong)(yong)于生(sheng)活(huo)飲(yin)(yin)(yin)用(yong)(yong)(yong)水(shui)和(he)(he)飲(yin)(yin)(yin)用(yong)(yong)(yong)凈水(shui)管道(dao)(dao)的(de)橡(xiang)膠(jiao)(jiao)(jiao)密封圈和(he)(he)管配件的(de)表面涂裝，應(ying)符合有關標準規定。在我(wo)國，通常需符合GB／T 17219《生(sheng)活(huo)飲(yin)(yin)(yin)用(yong)(yong)(yong)水(shui)輸(shu)配水(shui)設備及(ji)防護材料(liao)的(de)安全性評價標準》的(de)規定。

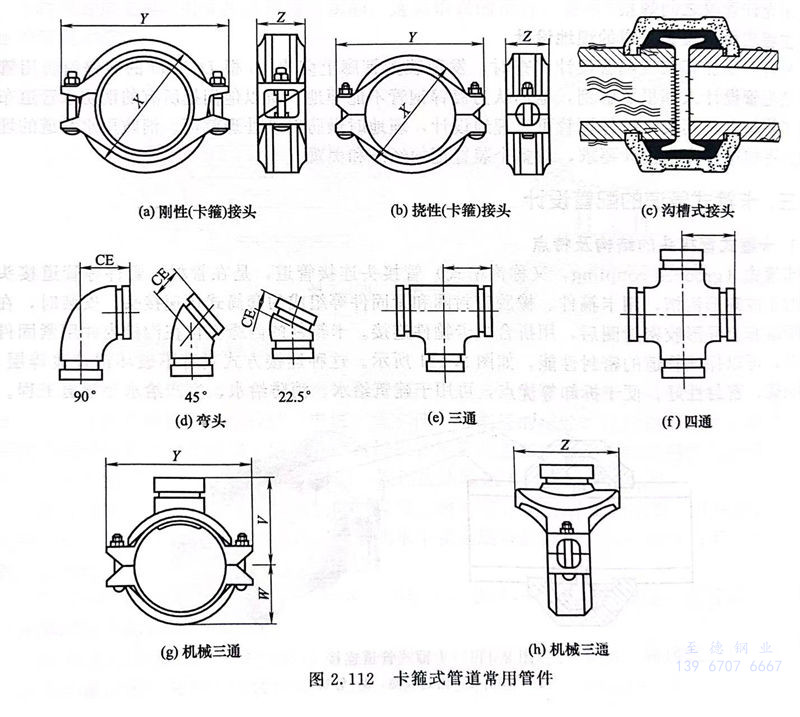

  ⑦. 卡箍式(shi)管(guan)(guan)接頭采(cai)用的平口管(guan)(guan)件和附件，其端部的溝槽應(ying)在管(guan)(guan)件生產廠加工成形(xing)，一(yi)般不得在施工現場切割開槽。常用的管(guan)(guan)件，如圖2.112所(suo)示。

3. 卡箍式(shi)管道的安(an)裝

  ①. 卡箍式管道安裝時，首先按照先裝大口徑(jing)、總管、立管，后(hou)裝小口徑(jing)、分管的(de)原則(ze)，確定管道的(de)走向及位置(zhi)，明確機械(xie)配件(jian)和溝槽式配件(jian)的(de)位置(zhi)，然后(hou)滾槽、開孔(kong)、安裝機械(xie)彎頭、三通、四通一管道安裝。

  ②. 由于溝槽卡箍(gu)連(lian)接(jie)的特點，卡箍(gu)連(lian)接(jie)處(chu)的強(qiang)度低于焊接(jie)強(qiang)度，并(bing)且卡箍(gu)位置的管(guan)(guan)道(dao)存在(zai)兩個游離端，故(gu)連(lian)接(jie)處(chu)是管(guan)(guan)道(dao)最薄弱(ruo)的環節。在(zai)施工(gong)過程中能否(fou)在(zai)管(guan)(guan)道(dao)外壁上加工(gong)合格的溝槽，是溝槽卡箍(gu)連(lian)接(jie)的關鍵控制環節之(zhi)一，否(fou)則可能會(hui)造成(cheng)接(jie)口漏水，甚(shen)至滑(hua)脫事故(gu)，因此管(guan)(guan)道(dao)滾槽加工(gong)時(shi)要(yao)嚴格按照規范進行。

  ③. 隨著(zhu)卡箍連接方(fang)式(shi)在(zai)生(sheng)產生(sheng)活中(zhong)越(yue)來越(yue)廣泛(fan)的(de)應(ying)用，也(ye)逐漸(jian)暴露出(chu)了一些(xie)問題，比如槽(cao)溝位置的(de)鍍鋅層時間長了會脫(tuo)落，露出(chu)的(de)鋼(gang)管易發(fa)生(sheng)腐蝕，不適用于急速升壓的(de)管道等。

4. 卡箍式管(guan)道的布置設計

  ①. 當兩卡箍(gu)式管道平行(xing)布置時，其間距不得小于裝卸(xie)卡箍(gu)件和(he)支管接(jie)頭(tou)時安裝操作需要的距離。

  ②. 對于(yu)熱(re)介(jie)質管道，應(ying)計(ji)算升溫狀態下管道熱(re)膨脹對管道軸向伸縮的(de)(de)影響，并(bing)采取相(xiang)應(ying)的(de)(de)補償措(cuo)施。

  ③. 直管(guan)管(guan)段(duan)宜(yi)采用(yong)(yong)剛(gang)(gang)性(xing)(xing)接(jie)(jie)(jie)頭(tou)。在(zai)(zai)管(guan)段(duan)上每4～5個(ge)連(lian)(lian)續的(de)剛(gang)(gang)性(xing)(xing)接(jie)(jie)(jie)頭(tou)間，應設置1個(ge)撓(nao)性(xing)(xing)接(jie)(jie)(jie)頭(tou)。直管(guan)與(yu)管(guan)件連(lian)(lian)接(jie)(jie)(jie)宜(yi)采用(yong)(yong)剛(gang)(gang)性(xing)(xing)接(jie)(jie)(jie)頭(tou)。對有溫度補(bu)償(chang)功能的(de)彎管(guan)、折線形管(guan)道，應在(zai)(zai)其(qi)產生角變位的(de)管(guan)段(duan)上采用(yong)(yong)撓(nao)性(xing)(xing)接(jie)(jie)(jie)頭(tou)。埋地管(guan)道宜(yi)采用(yong)(yong)撓(nao)性(xing)(xing)接(jie)(jie)(jie)頭(tou)。室(shi)外埋地管(guan)道進(jin)墻(qiang)管(guan)外側(ce)第(di)一個(ge)接(jie)(jie)(jie)頭(tou)必須采用(yong)(yong)撓(nao)性(xing)(xing)接(jie)(jie)(jie)頭(tou)，且撓(nao)性(xing)(xing)接(jie)(jie)(jie)頭(tou)離外墻(qiang)面(mian)距(ju)離不宜(yi)大于300mm。

  ④. 接頭(tou)不得埋(mai)設在承重的(de)墻體(ti)、梁、板、柱內(nei)，接頭(tou)與結構(gou)外壁的(de)凈距不得小于200mm。

 ⑤. 溝槽(cao)(cao)(cao)式管道(dao)系(xi)統(tong)的(de)附(fu)件，宜采用接(jie)口(kou)端部有溝槽(cao)(cao)(cao)的(de)溝槽(cao)(cao)(cao)式構件。當溝槽(cao)(cao)(cao)式管道(dao)系(xi)統(tong)附(fu)件（閥門、過濾器、隔(ge)振和位移補償裝置(zhi)等）的(de)接(jie)口(kou)為法蘭或螺(luo)紋時，應采用轉(zhuan)換接(jie)頭。

  ⑥. 當管(guan)道(dao)的(de)閉(bi)合溫差(cha)不超(chao)過±25℃、管(guan)道(dao)接頭間距不超(chao)過4m時(shi)，管(guan)道(dao)系統(tong)中(zhong)可不設置溫度伸(shen)(shen)縮補償措施。當閉(bi)合溫差(cha)引起的(de)管(guan)道(dao)接頭間縱向伸(shen)(shen)縮量超(chao)過1.2mm時(shi)，應在(zai)管(guan)道(dao)系統(tong)中(zhong)設置相應的(de)可曲撓橡膠接頭、波紋(wen)伸(shen)(shen)縮節等溫度補償措施。

  ⑦. 當立管(guan)(guan)上設置支管(guan)(guan)時(shi)(shi)，應采(cai)用標(biao)準規格(ge)的溝槽式三通(tong)、溝槽式四通(tong)等管(guan)(guan)件連(lian)接。當橫管(guan)(guan)上設置支管(guan)(guan)時(shi)(shi)，可采(cai)用支管(guan)(guan)接頭(tou)連(lian)接。

  ⑧. 管(guan)道(dao)試壓時(shi)，不得(de)轉動(dong)卡箍件和緊固件。需(xu)拆卸(xie)或移動(dong)溝槽式接(jie)頭時(shi)，必須在管(guan)道(dao)排(pai)水(shui)降壓后進(jin)行。

工程應用：卡(ka)箍式(shi)管道的配管設(she)計管間距(ju)錯誤(wu)

  某設計(ji)人在做(zuo)卡(ka)(ka)箍(gu)(gu)管道(dao)的(de)配(pei)管設計(ji)時，仍按照普通無(wu)(wu)法蘭管道(dao)管間(jian)距，沒有考慮卡(ka)(ka)箍(gu)(gu)的(de)尺寸，造成施工現場(chang)卡(ka)(ka)箍(gu)(gu)之(zhi)間(jian)碰撞，無(wu)(wu)法正常安裝。例如(ru)，如(ru)圖2.112（a）所示(shi)，對于(yu)公稱直徑為300mm的(de)管道(dao)，卡(ka)(ka)箍(gu)(gu)最大尺寸Y為505mm。
