球墨鑄鐵(tie)盤接管(guan)件結構(gou)型式與尺寸(cun)有以(yi)下幾種(zhong)：

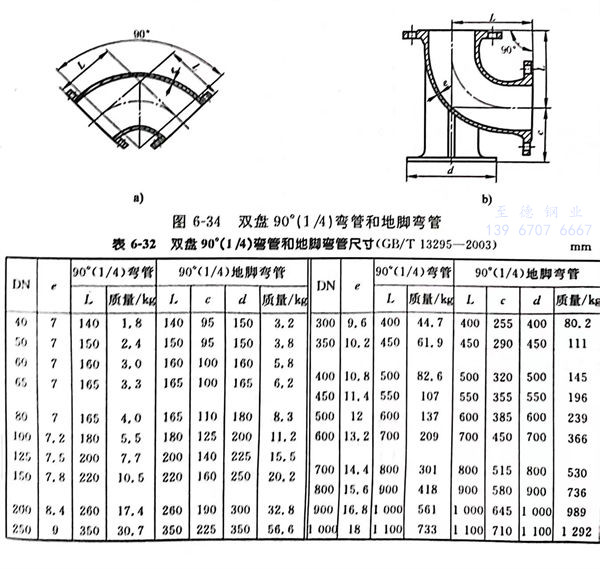

雙盤90°（1/4）彎管型式見圖6-34a），尺寸見表6-32。雙(shuang)盤90°（1/4）地腳彎(wan)管型式見圖6-34b），尺寸見表(biao)6-32。

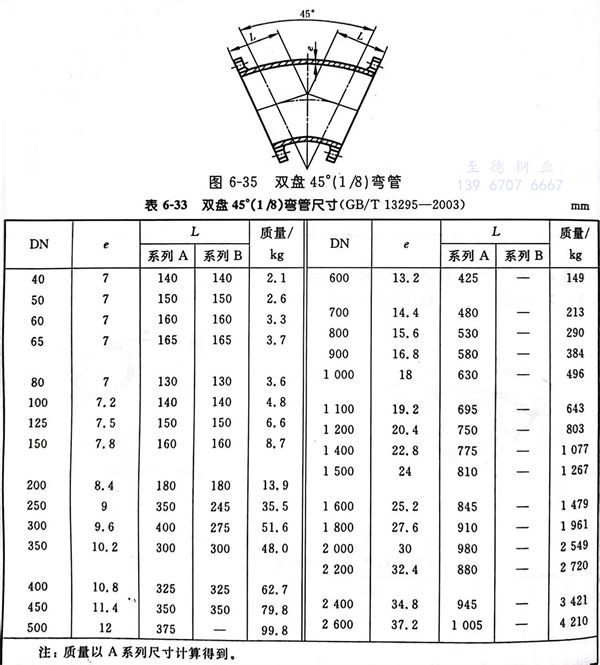

雙盤(pan)45°（1/8）彎(wan)管(guan)型(xing)式見圖6-35，尺寸見表6-33。

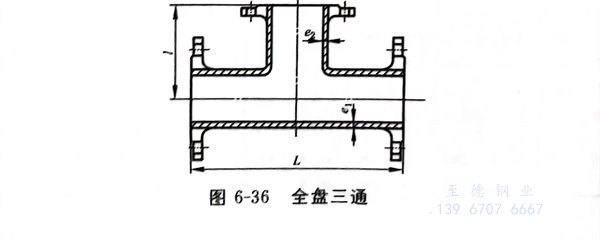

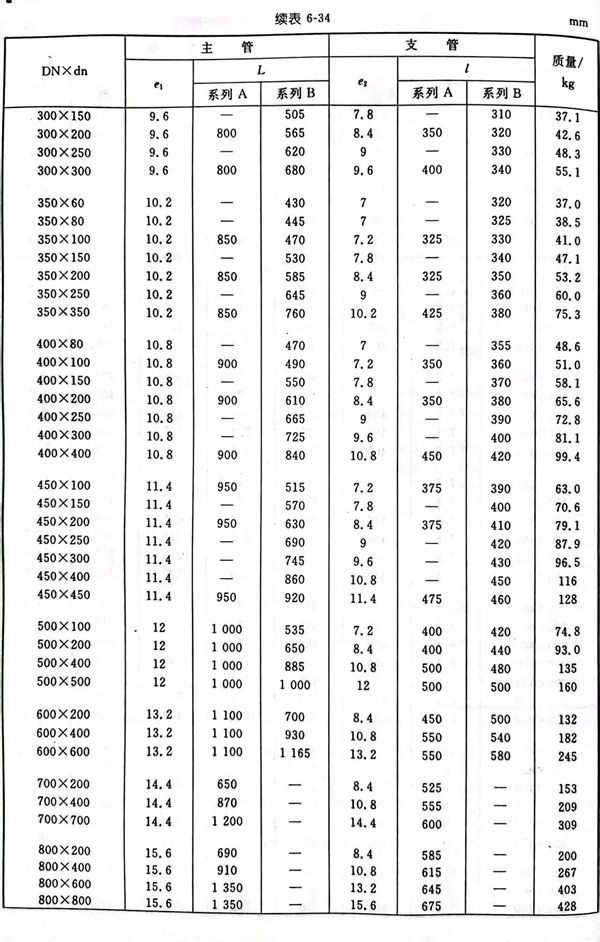

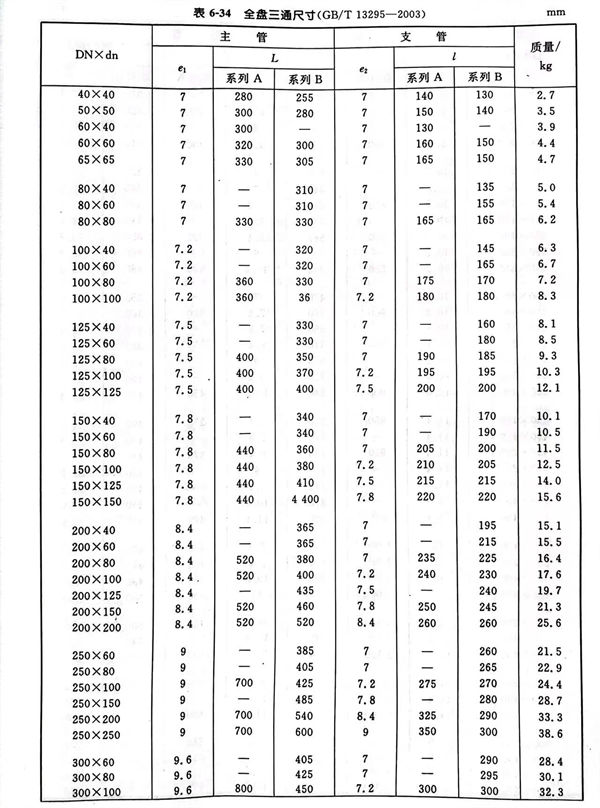

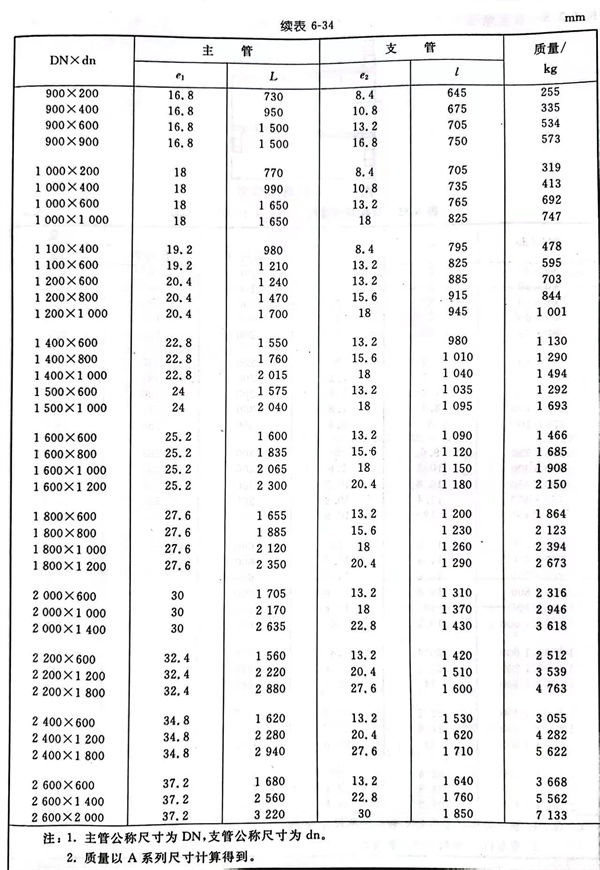

全盤三通型式(shi)見(jian)圖6-36，尺(chi)寸(cun)見(jian)表6-34。

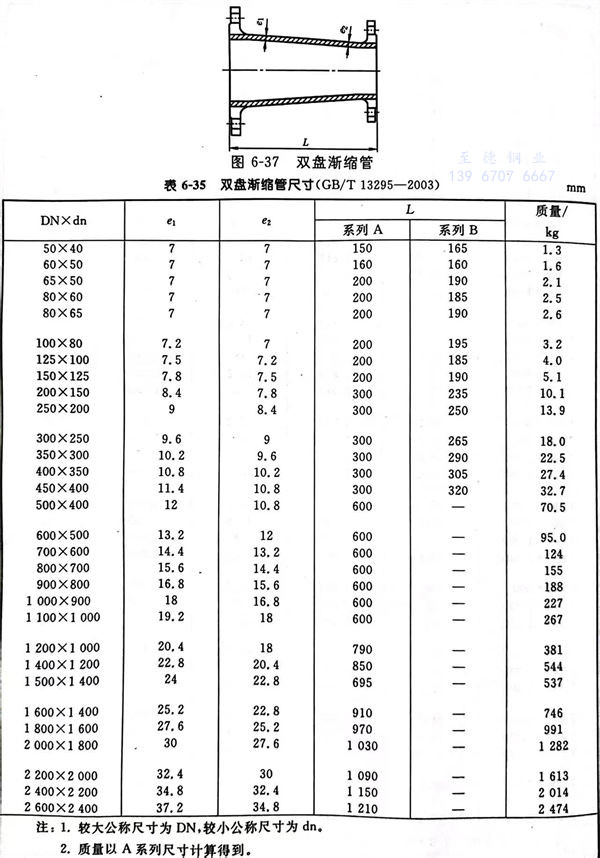

雙(shuang)盤漸縮管(guan)型(xing)式見(jian)圖6-37，尺寸見(jian)表(biao)6-35。

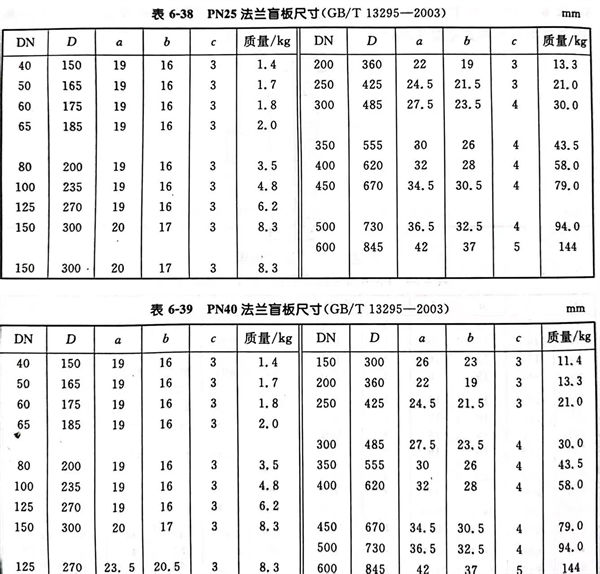

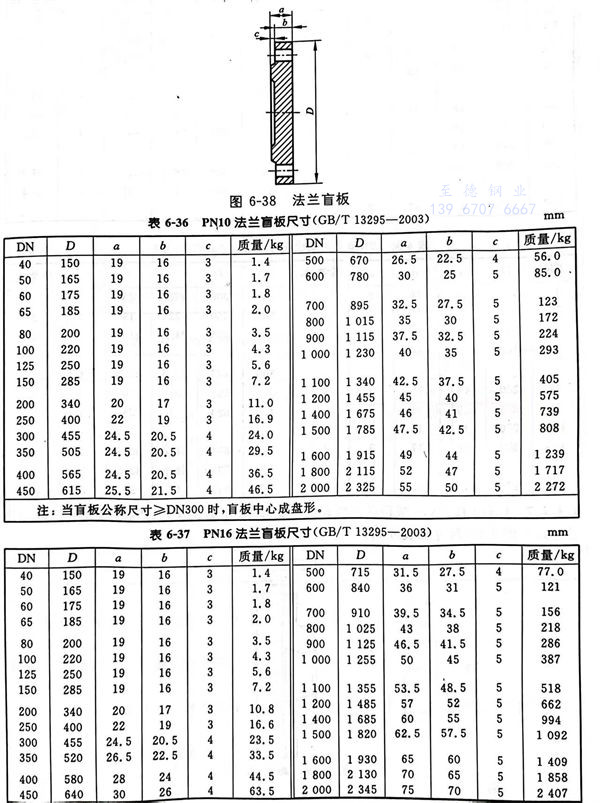

PN10和(he)PN16 法蘭(lan)盲板型(xing)式(shi)(shi)見圖6-38，尺寸(cun)(cun)見表6-36和(he)表6-37；PN25和(he)PN40法蘭(lan)盲板型(xing)式(shi)(shi)見圖6-38，尺寸(cun)(cun)見表6-38和(he)表6-39。

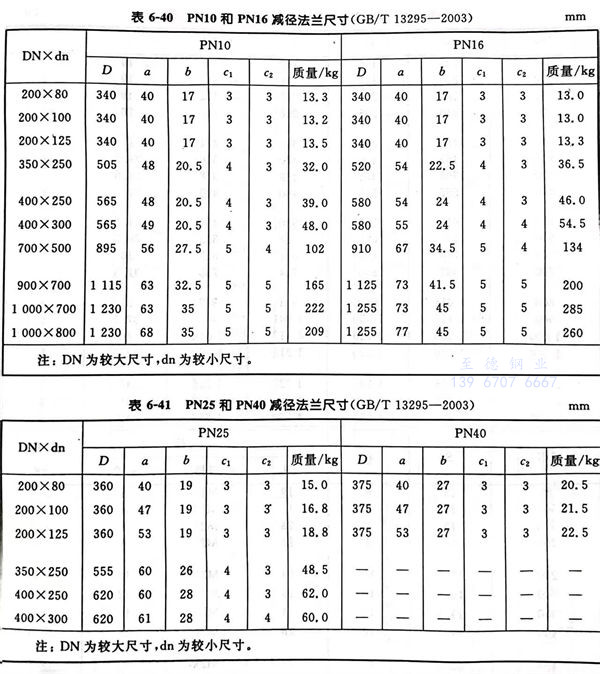

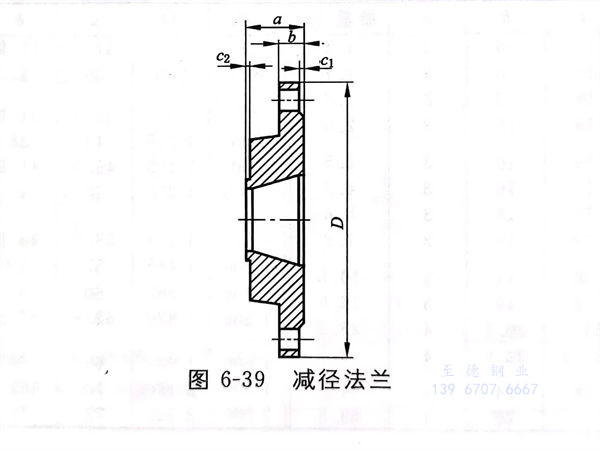

PN10和(he)(he)PN16 減(jian)徑法(fa)蘭型式見圖(tu)(tu)6-39，尺(chi)寸(cun)(cun)見表(biao)6-40；PN25和(he)(he)PN40 減(jian)徑法(fa)蘭型式見圖(tu)(tu)6-40，尺(chi)寸(cun)(cun)見表(biao)41。
