07Cr12Ni4Mn5Mo3Al（亦(yi)稱69111）是(shi)我(wo)國在20世紀(ji)70年代(dai)為滿足(zu)宇航工業(ye)的需要(yao)而開發出的一種節鎳型半奧(ao)氏體沉淀(dian)硬化不銹鋼，鋼中加(jia)入5％的錳代(dai)替部分(fen)鎳。該鋼的高溫塑性良好，可在850～1120℃溫度區間進行加(jia)工。

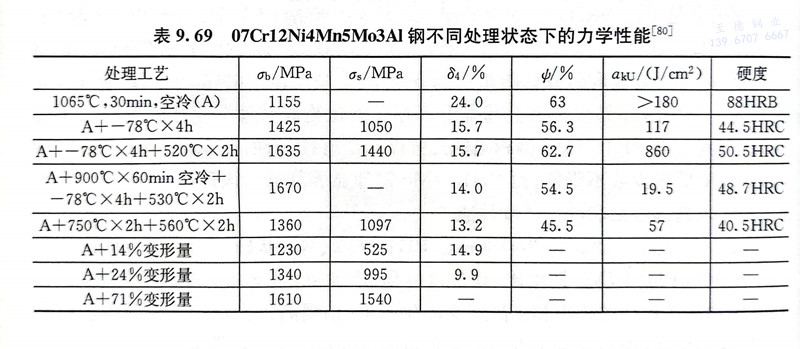

  07Cr12Ni4Mn5Mo3Al 不銹(xiu)鋼適宜(yi)的(de)固(gu)溶溫(wen)度為(wei)(wei)1050℃，固(gu)溶狀態中的(de)δ相為(wei)(wei)5％～10％，M，點約為(wei)(wei)-10℃。表9.69為(wei)(wei)07Cr12Ni4Mn5Mo3Al 不銹(xiu)鋼不同處理狀態下的(de)力學(xue)性能。


表 69.jpg


  07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼經1050℃固(gu)溶，-70℃冷處(chu)(chu)理(li)后的組織(zhi)為馬氏(shi)體、δ相和(he)殘(can)余奧(ao)氏(shi)體。該鋼400～600℃時效2h，在(zai)馬氏(shi)體中析出點(dian)狀(zhuang)和(he)片(pian)(pian)狀(zhuang)沉淀(dian)物，而在(zai)8相中析出的片(pian)(pian)狀(zhuang)沉淀(dian)物要比馬氏(shi)體中沉淀(dian)物尺(chi)寸粗大。TEM分析證明，片(pian)(pian)狀(zhuang)相為J相，點(dian)狀(zhuang)相為（Ni，Mn）Al化(hua)合(he)物，530℃時效出現(xian)硬度(du)峰(feng)值。時效反應(ying)是在(zai)馬氏(shi)體和(he)δ相中進行的，530℃時效6h，組織(zhi)中出現(xian)逆轉變(bian)奧(ao)氏(shi)體。J相是由純(chun)Fe層(ceng)和(he)純(chun)Cr層(ceng)交替組成的一種新相。07Cr12Ni4Mn5Mo3Al 不(bu)銹鋼在(zai)固(gu)溶狀(zhuang)態下具有良好的加工(gong)成形性(xing)能和(he)焊接性(xing)能。經過適量的冷變(bian)形、冷處(chu)(chu)理(li)和(he)時效處(chu)(chu)理(li)后，可獲得超(chao)高強度(du)，適合(he)于制造350℃以下工(gong)作的飛行器構件、彈性(xing)元(yuan)件等。
