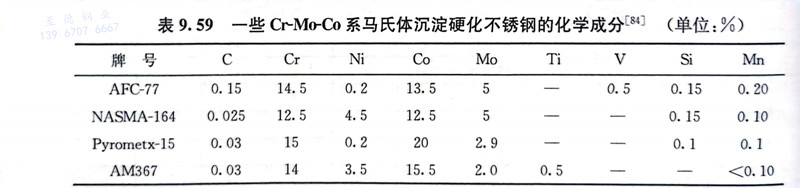

繼上述一些馬氏體沉淀(dian)硬(ying)化(hua)不銹鋼之后，一些研究者發現鈷和鉬同時加入Cr13型不(bu)銹鋼(gang)中可以使馬氏體的沉淀硬化效應特別強烈，從而開發出一些Cr-Mo-Co 系馬氏體沉淀硬化不銹鋼，其化學成分見表9.59。

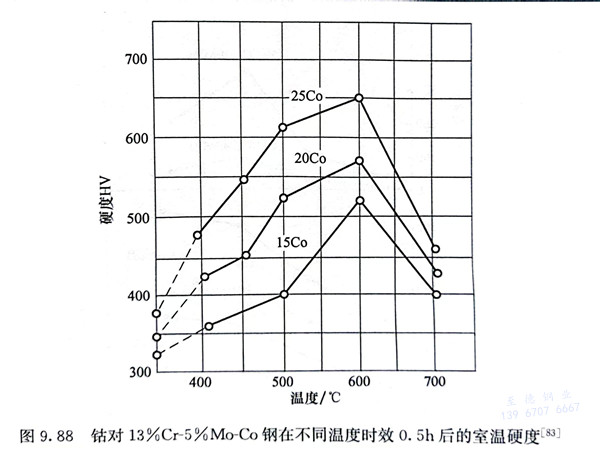

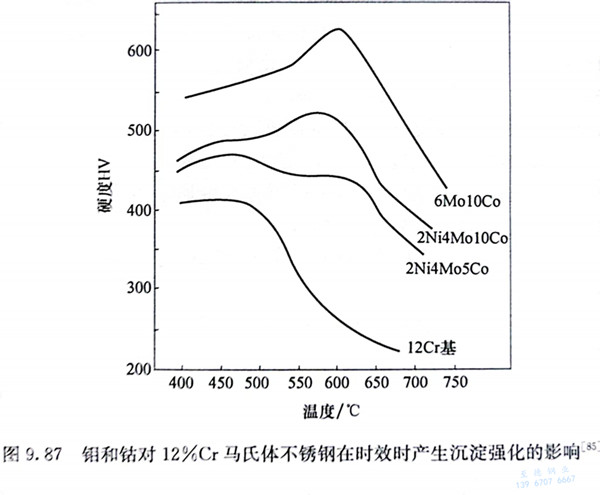

 從圖9.87可(ke)(ke)看出(chu)，在(zai)12％Cr基礎上加(jia)入鉬(mu)(mu)(mu)(mu)和鈷，隨(sui)著它們含(han)(han)(han)量(liang)(liang)的(de)(de)增(zeng)(zeng)加(jia)，經淬火(huo)后(hou)在(zai)550～600℃時(shi)效(xiao)(xiao)(xiao)時(shi)，沉淀硬化(hua)峰值強(qiang)烈升高(gao)。鉬(mu)(mu)(mu)(mu)的(de)(de)作用(yong)尤其顯著，當鉬(mu)(mu)(mu)(mu)含(han)(han)(han)量(liang)(liang)超(chao)過4％時(shi)，600℃時(shi)效(xiao)(xiao)(xiao)后(hou)硬度(du)值可(ke)(ke)超(chao)過500HV，但當鉬(mu)(mu)(mu)(mu)含(han)(han)(han)量(liang)(liang)到(dao)8％時(shi)，由于(yu)出(chu)現不能高(gao)溫固溶的(de)(de)x相(xiang)(xiang)而出(chu)現脆性。因此，Cr-Mo-Co系(xi)馬氏體沉淀硬化(hua)不銹鋼(gang)中(zhong)鉬(mu)(mu)(mu)(mu)含(han)(han)(han)量(liang)(liang)必須(xu)控制在(zai)一定(ding)范圍內。鋼(gang)中(zhong)的(de)(de)鈷含(han)(han)(han)量(liang)(liang)對沉淀硬化(hua)效(xiao)(xiao)(xiao)應也有很大影響，隨(sui)鈷含(han)(han)(han)量(liang)(liang)增(zeng)(zeng)加(jia)，時(shi)效(xiao)(xiao)(xiao)后(hou)的(de)(de)硬度(du)顯著增(zeng)(zeng)高(gao)（圖9.88）。鈷在(zai)沉淀相(xiang)(xiang)中(zhong)的(de)(de)含(han)(han)(han)量(liang)(liang)很低，鈷的(de)(de)加(jia)入增(zeng)(zeng)強(qiang)沉淀硬化(hua)效(xiao)(xiao)(xiao)應可(ke)(ke)能有兩方面的(de)(de)作用(yong)，它除(chu)了本身(shen)增(zeng)(zeng)強(qiang)了沉淀強(qiang)化(hua)效(xiao)(xiao)(xiao)應外，還(huan)可(ke)(ke)以(yi)(yi)減少(shao)鉬(mu)(mu)(mu)(mu)在(zai)基體中(zhong)的(de)(de)溶解度(du)，使沉淀相(xiang)(xiang)增(zeng)(zeng)多。鈷還(huan)可(ke)(ke)以(yi)(yi)平衡因鉬(mu)(mu)(mu)(mu)的(de)(de)增(zeng)(zeng)加(jia)導致的(de)(de)δ鐵素體形成傾向。鈷含(han)(han)(han)量(liang)(liang)從0％增(zeng)(zeng)至8％時(shi)是(shi)升高(gao)Ms點的(de)(de)，鈷含(han)(han)(han)量(liang)(liang)再增(zeng)(zeng)高(gao)將逐漸降(jiang)低Ms點，這類鋼(gang)中(zhong)鈷含(han)(han)(han)量(liang)(liang)一般控制在(zai)10％～20％。釩(fan)形成穩(wen)定(ding)的(de)(de)VC，對鋼(gang)的(de)(de)晶(jing)粒長大起抑制作用(yong)。

 目(mu)前應(ying)用(yong)的(de)Cr-Mo-Co系馬氏體沉(chen)淀硬化不銹鋼(gang)有(you)兩種(zhong)基(ji)本(ben)成分：一種(zhong)是以13％Cr-5％Mo-13％Co為基(ji)的(de)較高鉬含量的(de)鋼(gang)；另(ling)一種(zhong)是以13％Cr-（2％～3％）Mo-（15％～20％）Co為基(ji)的(de)低鉬高鈷(gu)含量的(de)鋼(gang)，如表9.59所示。

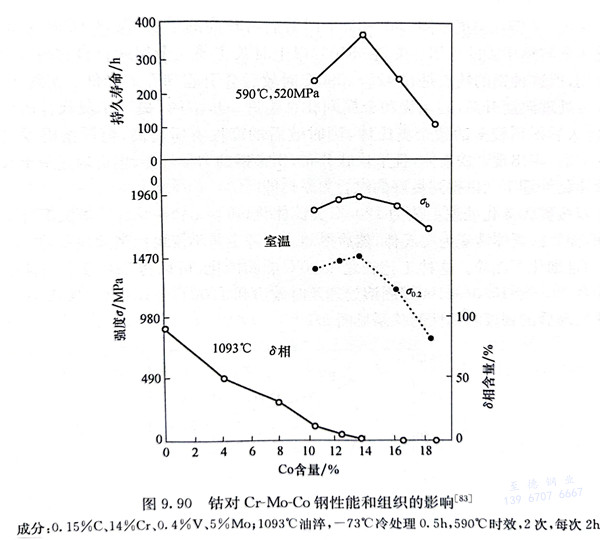

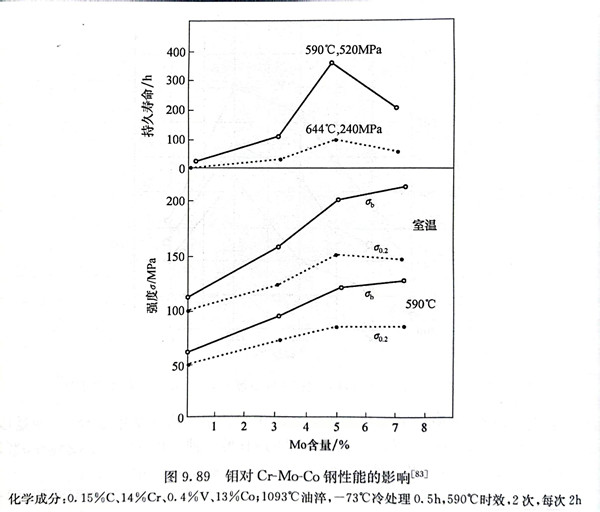

 由圖9.89、圖9.90可見，5％Mo和13％Co配合可以得到最好的室溫和高溫強度及韌性的配合。鉬含量再增高，雖然短時強度有所增高，但持久強度反而降低。從組織上看，當鉬含量超過6％就出現8鐵素體。鉬含量在0％～5％時，隨著鉬含量增高，鋼的室溫強度、高溫強度和持久壽命都增加。在5％Mo的基礎上，鈷含量若超過14％，則室溫強度和高溫強度均降低，這是由于大量鈷降低M。點因而得到大量殘余奧氏體所致。當鈷含量由零增加到13％，室溫強度和高溫強度都增加。由圖9.90還可以看出，隨著鈷含量增加，鋼中δ鐵素體含量降低，到13％Co可得到全部奧氏體，消除了δ鐵素體的有害作用。

Cr-Mo-Co 馬(ma)氏體(ti)沉淀硬化(hua)(hua)(hua)不銹鋼(gang)經(jing)固溶(rong)處理(li)冷(leng)卻到室溫，組織中除馬(ma)氏體(ti)外，還有(you)(you)(you)(you)大量(liang)殘(can)余奧(ao)氏體(ti)，經(jing)-73℃冷(leng)處理(li)，可(ke)使殘(can)余奧(ao)氏體(ti)大大減少。無(wu)(wu)碳(tan)的(de)(de)(de)Cr-Mo-Co鋼(gang)經(jing)冷(leng)處理(li)后(hou)轉變(bian)(bian)為無(wu)(wu)碳(tan)的(de)(de)(de)合金(jin)馬(ma)氏體(ti)，這種馬(ma)氏體(ti)具(ju)有(you)(you)(you)(you)較(jiao)低的(de)(de)(de)硬度，以(yi)及較(jiao)高(gao)(gao)的(de)(de)(de)塑性和韌性，有(you)(you)(you)(you)較(jiao)小(xiao)的(de)(de)(de)加(jia)工硬化(hua)(hua)(hua)傾向，其硬度在30HRC左(zuo)右(you)，可(ke)以(yi)直(zhi)接進(jin)行冷(leng)變(bian)(bian)形，冷(leng)變(bian)(bian)形后(hou)的(de)(de)(de)板材(cai)可(ke)直(zhi)接進(jin)行時(shi)效處理(li)，只有(you)(you)(you)(you)在高(gao)(gao)變(bian)(bian)形量(liang)下才(cai)需要中間退火。對碳(tan)含量(liang)在0.15％左(zuo)右(you)的(de)(de)(de)Cr-Mo-Co鋼(gang)，由于(yu)加(jia)入了起沉淀強(qiang)化(hua)(hua)(hua)的(de)(de)(de)合金(jin)元素和碳(tan)的(de)(de)(de)固溶(rong)強(qiang)化(hua)(hua)(hua)雙重強(qiang)化(hua)(hua)(hua)作用，其馬(ma)氏體(ti)具(ju)有(you)(you)(you)(you)較(jiao)高(gao)(gao)的(de)(de)(de)硬度，如AFC-77（12Cr14Co13Mo5V）鋼(gang)硬度達(da)50HRC左(zuo)右(you)，不能進(jin)行冷(leng)變(bian)(bian)形。
