12Cr21Ni5Ti 雙相鋼是在蘇聯開發的一種雙相不銹(xiu)鋼10X21H5T的基礎上，經我國研制后，于1975年納入標準的。該鋼是為了節約鎳，代替1Cr18Ni9Ti鋼（舊牌號）而設計的，比后者有更高的強度。該鋼有良好的工藝性能，可以制成薄板、厚板、型材、鋼管、鋼絲等。

  該(gai)鋼的冷、熱加工性(xing)能均良好(hao)，熱加工溫度范圍(wei)為(wei)1050～800℃，有(you)好(hao)的熱塑性(xing)。由于鋼的屈服強度較(jiao)(jiao)高，其深沖(chong)性(xing)能較(jiao)(jiao)奧氏體鋼稍(shao)差。

  該鋼的固溶處(chu)理溫度為(wei)(wei)1000～1080℃，水冷或空冷。經950～1050℃固溶處(chu)理后，鋼中的α相(xiang)含量為(wei)(wei)55％～70％，提高淬(cui)火溫度使α相(xiang)增多。當(dang)鋼中的γ相(xiang)含量不低于20％～25％時仍為(wei)(wei)細晶組(zu)織，只有當(dang)γ相(xiang)消(xiao)失后，晶粒才(cai)會(hui)粗化。

  在400～500℃長期(qi)(qi)保溫時(shi)效(xiao)會(hui)因(yin)高鉻鐵素(su)體的分解而導致脆化；600～750℃短時(shi)時(shi)效(xiao)后(hou)的塑性(xing)下降則是(shi)由(you)于碳(tan)化物的析出(chu)而使奧(ao)氏體發生(sheng)馬氏體轉變(bian)的結(jie)果；650～700℃長期(qi)(qi)時(shi)效(xiao)（100～1000h）出(chu)現的脆化是(shi)σ相(xiang)的形成所(suo)致。

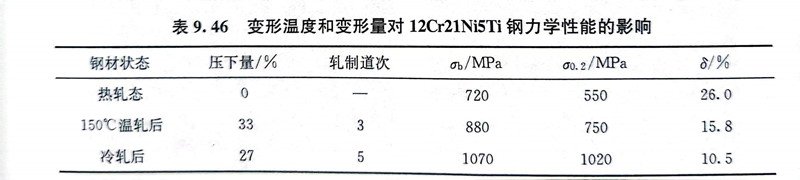

  12Cr21Ni5Ti 雙相(xiang)(xiang)鋼中的(de)(de)(de)y相(xiang)(xiang)是(shi)亞(ya)穩定的(de)(de)(de)，即使(shi)小的(de)(de)(de)冷(leng)變形量(liang)也會(hui)發(fa)生γ→a轉變，但是(shi)加熱到150℃即可(ke)抑制這種(zhong)轉變，因此采(cai)用溫(wen)(wen)軋(ya)工(gong)藝可(ke)以提高(gao)軋(ya)制變形量(liang)。變形溫(wen)(wen)度和變形量(liang)對12Cr21Ni5Ti 雙相(xiang)(xiang)鋼的(de)(de)(de)力學(xue)性能的(de)(de)(de)影響見表(biao)9.46，可(ke)以看出(chu)，150℃的(de)(de)(de)溫(wen)(wen)軋(ya)可(ke)以抑制馬氏體的(de)(de)(de)轉變，降(jiang)低因冷(leng)作硬化而提高(gao)了的(de)(de)(de)鋼的(de)(de)(de)強度，從而可(ke)以提高(gao)每一道次的(de)(de)(de)壓下(xia)量(liang)。

  12Cr21Ni5Ti 雙相(xiang)鋼(gang)在(zai)氧化性酸和有(you)機酸中有(you)很好的耐蝕(shi)性，可(ke)以代替(ti)1Cr18Ni9Ti鋼(gang)使用，因為鋼(gang)中含有(you)穩(wen)定化元素鈦，無晶間(jian)腐蝕(shi)傾向。12Cr21Ni5Ti 雙相(xiang)鋼(gang)的焊(han)接性能良(liang)好。

  12Cr21Ni5Ti 雙相鋼(gang)(gang)可(ke)用(yong)(yong)做焊(han)接結構件(jian)(jian)使用(yong)(yong)，可(ke)用(yong)(yong)于(yu)化(hua)工、食品及其他工業領域中不(bu)超過350℃的(de)條(tiao)件(jian)(jian)下，具有很好的(de)抗(kang)晶(jing)間腐蝕(shi)和(he)應力腐蝕(shi)性能。該(gai)鋼(gang)(gang)還用(yong)(yong)來(lai)制造(zao)既耐氧化(hua)性酸腐蝕(shi)，又(you)要求有較高強度的(de)設備和(he)部件(jian)(jian)，在(zai)航空(kong)工業上用(yong)(yong)于(yu)制造(zao)航空(kong)發動機殼體(ti)和(he)火(huo)箭發動機燃(ran)燒室(shi)外壁。
