022Cr11Ti鋼是一種超低碳的鐵素體(ti)不銹鋼，具有良好的成形性、經濟性、耐蝕性、抗氧化性等綜合性能，斷續高溫使用溫度為815℃，連續使用溫度為675℃。


  022Cr11Ti鋼的開始熱加(jia)工溫度(du)為1100～1150℃，卷取溫度(du)約600℃，熱軋帶(dai)坯在罩式(shi)爐(lu)內退(tui)火工藝為（830～870℃）x8h，冷軋帶(dai)的退(tui)火溫度(du)控制在（860±10）℃。退(tui)火后(hou)的力(li)學性能見表9.26。

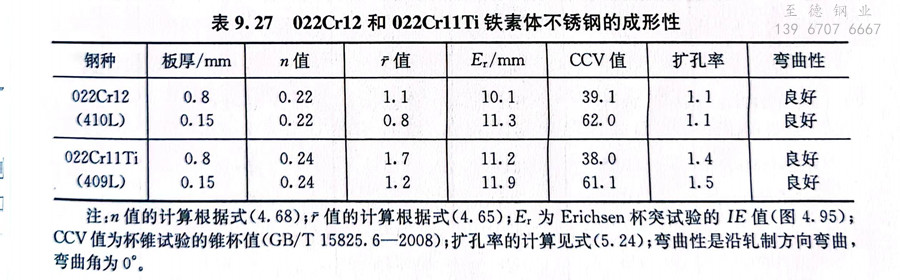

  022Cr11Ti鋼由于低的(de)(de)碳、氮含量(liang)又(you)加入(ru)鈦，鋼板平行(xing)面｛111｝較(jiao)發(fa)達，因此值較(jiao)高，深拉伸性能較(jiao)好(hao)，當(dang)鈦的(de)(de)加入(ru)量(liang)為(wei)(wei)C＋N的(de)(de)10倍以上時可得到高的(de)(de)r值。022Cr11Ti鋼還具有較(jiao)好(hao)的(de)(de)脹形性。脹形性是以形變強化指(zhi)數n為(wei)(wei)指(zhi)標的(de)(de)（式（4.68）），置換式固溶元素和間(jian)隙式固溶元素對(dui)n值均有不(bu)利影響（表(biao)4.14）。022Cr11Ti鋼中的(de)(de)鉻(ge)元素和碳、氮的(de)(de)含量(liang)均低并(bing)加入(ru)微量(liang)的(de)(de)鈦，因此具有良好(hao)的(de)(de)脹形性。表(biao)9.27為(wei)(wei)022Cr12和022Cr11Ti鐵素體不(bu)銹鋼的(de)(de)成(cheng)形性對(dui)比。


表 27.jpg


  022Cr11Ti鋼有(you)良好(hao)的(de)(de)焊接性(xing)，可采用各種方法焊接，焊接時(shi)輸入的(de)(de)熱量應該小(xiao)些，避免晶粒過分長(chang)大(da)。


  022Cr11Ti鋼廣泛用于(yu)汽車排氣(qi)系統中(zhong)，如(ru)消音(yin)器、尾氣(qi)管、觸媒轉換器殼體等(deng)。煤氣(qi)燃燒噴(pen)嘴等(deng)需深拉(la)伸成形部件也大量采用022Cr11Ti鋼。
