一、通(tong)用金屬環(huan)形墊(dian)片型(xing)式、尺寸及公差

1. 型式(shi)與尺寸

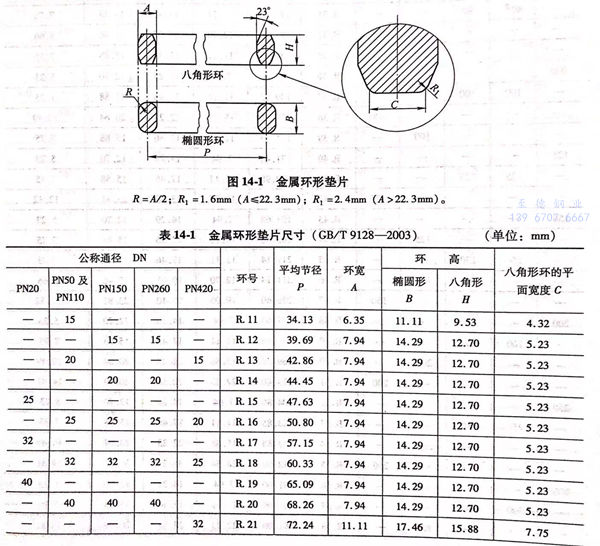

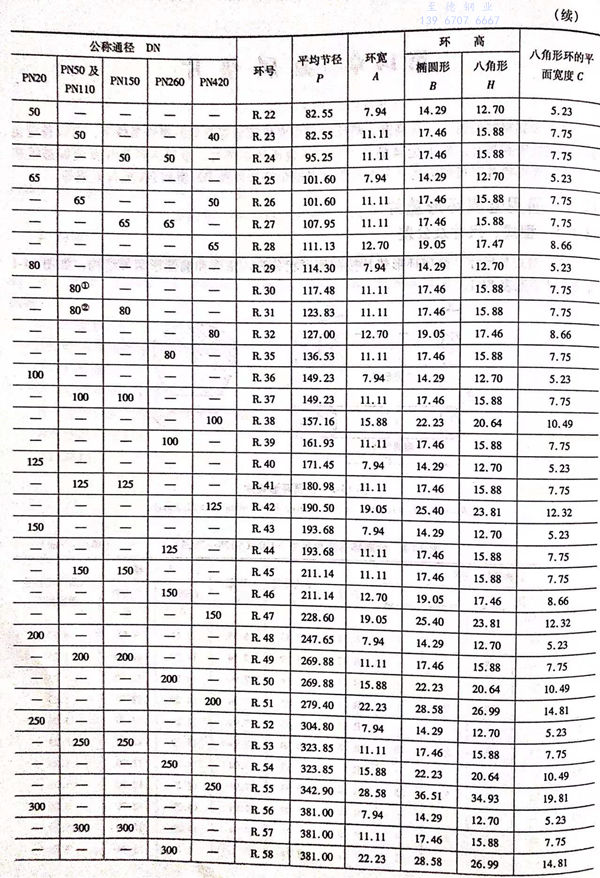

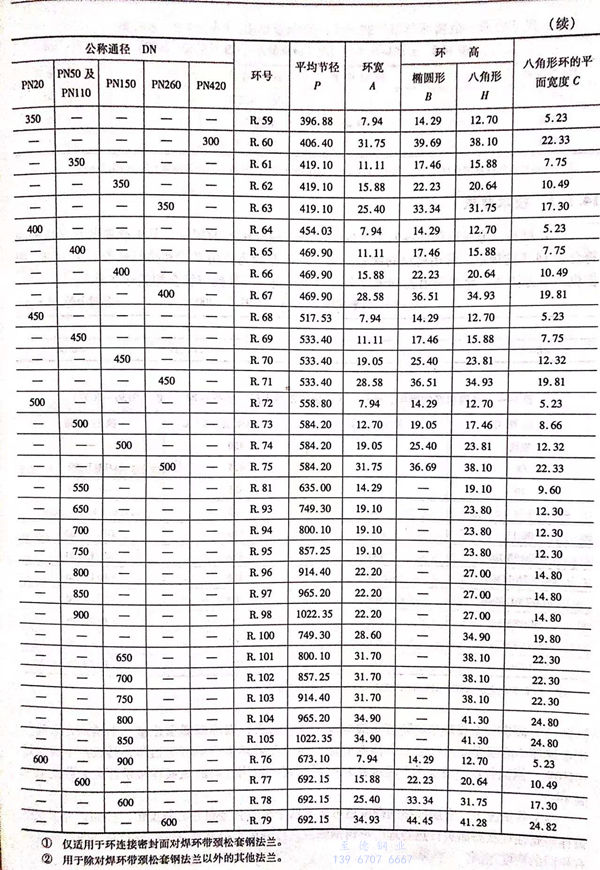

 金(jin)屬(shu)環形(xing)墊(dian)片按截面形(xing)狀分為八角(jiao)形(xing)和(he)橢圓(yuan)形(xing)兩種結構，如圖14-1所示，尺寸(cun)見表(biao)14-1.

2. 尺寸公差(cha)

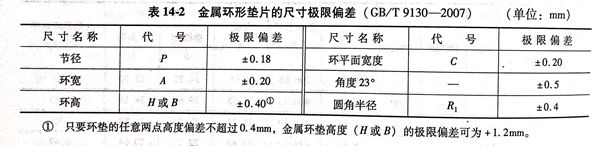

 金屬環形墊(dian)片的尺寸(cun)極限偏(pian)差見表 14-2。

二、通用金屬環形墊片(pian)技術要求

1. 材料

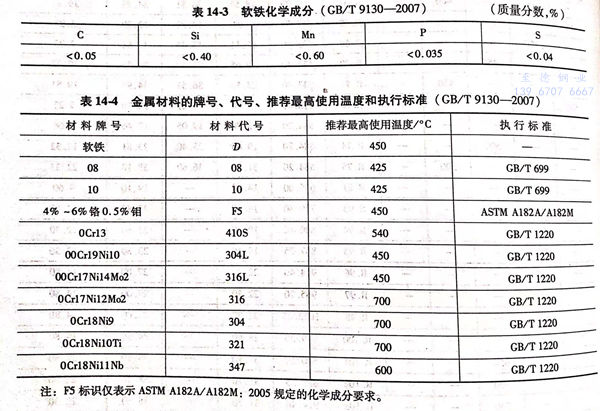

 金(jin)屬環墊(dian)坯(pi)料(liao)的(de)化學成(cheng)分應符(fu)合(he)(he)相應標準(zhun)的(de)規定，其(qi)(qi)中軟鐵的(de)化學成(cheng)分應符(fu)合(he)(he)表(biao)14-3的(de)規定，常用材料(liao)的(de)牌號(hao)、代號(hao)、推薦最高使用溫(wen)度和執行標準(zhun)見(jian)表(biao)14-4。根(gen)據(ju)供(gong)需(xu)雙方協商，允許采用表(biao)14-4之外的(de)其(qi)(qi)他材料(liao)，其(qi)(qi)性能應符(fu)合(he)(he)相關(guan)標準(zhun)要求。

2. 硬(ying)度

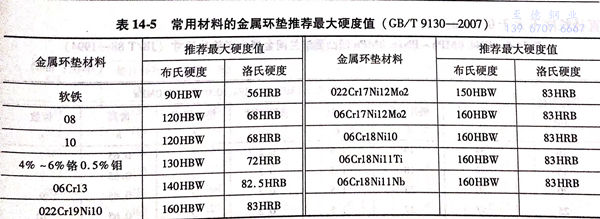

 金屬環墊的硬度一般應低于法蘭材料，以確保緊密連接。合金及不銹鋼法蘭用金屬環墊的硬度值由供需雙方協商確定。同一金屬環墊的硬度應均勻，其極差不得超過10HBW,測試各點的硬度不得超過表14-5的規定。常用材料的金屬環墊推薦最大硬度值見表14-5。

 在某些情況下，金屬環(huan)墊的(de)硬度值(zhi)可能不低于法(fa)(fa)蘭合(he)金材(cai)料的(de)硬度值(zhi)。例如，為了獲得(de)最佳(jia)耐(nai)腐蝕性(xing)狀態而進行熱處(chu)理的(de)不銹鋼法(fa)(fa)蘭；與退火至最低硬度的(de)同樣材(cai)料制成(cheng)的(de)環(huan)墊具有(you)相同的(de)硬度范圍。

3. 表(biao)面粗糙度

 金屬環墊(dian)的(de)密封(feng)面(mian)(mian)（八角墊(dian)的(de)斜面(mian)(mian)、橢圓墊(dian)的(de)圓弧面(mian)(mian)）不(bu)得有劃痕(hen)、磕痕(hen)、裂(lie)紋和凹坑，表面(mian)(mian)粗糙度不(bu)大于Ra1.6μm.

三、通用金屬(shu)環形墊片(pian)標記

 1. 標記方法

  金屬環形墊(dian)(dian)片的標記由墊(dian)(dian)片形式、環號(hao)－墊(dian)(dian)片材(cai)料(liao)牌號(hao)和(he)墊(dian)(dian)片標準(zhun)號(hao)組成。

 2. 標記示例(li)

  號為20, 材(cai)料為0Cr19Ni9 的八角形金屬環墊片，其標記為：八角墊  R.20-0Cr19Ni9  GB/T 9128
