我國石油天然(ran)氣工業，鉆井和采油設備中的井口裝(zhuang)(zhuang)置(zhi)和采油樹(shu)（采油樹(shu)系指用于控制油井生產的裝(zhuang)(zhuang)置(zhi)總成，包(bao)括油管(guan)頭異徑接頭、閥(fa)、三通、四通、頂部連(lian)接裝(zhuang)(zhuang)置(zhi)和裝(zhuang)(zhuang)于油管(guan)頭最上(shang)部連(lian)接節流(liu)閥(fa)）采用6B型、6BX型及(ji)雙層扇形法(fa)(fa)(fa)(fa)蘭(lan)(lan)，法(fa)(fa)(fa)(fa)蘭(lan)(lan)額(e)定工作壓(ya)力(li)(li)一共(gong)分6級(ji)：13.8MPa、20.7MPa、34.5MPa、69.0MPa、103.5MPa及(ji)138.0MPa.6B型法(fa)(fa)(fa)(fa)蘭(lan)(lan)包(bao)括整體法(fa)(fa)(fa)(fa)蘭(lan)(lan)、螺紋(wen)法(fa)(fa)(fa)(fa)蘭(lan)(lan)及(ji)對焊法(fa)(fa)(fa)(fa)蘭(lan)(lan)，其(qi)所采用的密(mi)封墊片(pian)(pian)為R型或RX型金屬環墊；6BX型法(fa)(fa)(fa)(fa)蘭(lan)(lan)包(bao)括整體法(fa)(fa)(fa)(fa)蘭(lan)(lan)、對焊法(fa)(fa)(fa)(fa)蘭(lan)(lan)及(ji)盲板法(fa)(fa)(fa)(fa)蘭(lan)(lan)，其(qi)所采用的密(mi)封墊片(pian)(pian)為BX型壓(ya)力(li)(li)自緊密(mi)封環墊；扇形法(fa)(fa)(fa)(fa)蘭(lan)(lan)用密(mi)墊片(pian)(pian)為RX型壓(ya)力(li)(li)自緊密(mi)封環墊。


  以上所述的法蘭及其墊片標準見 GB/T 22513-2008《石油天然氣工業鉆井和采油設備井口裝置和采油樹》。


一、型式與尺寸


1. R型

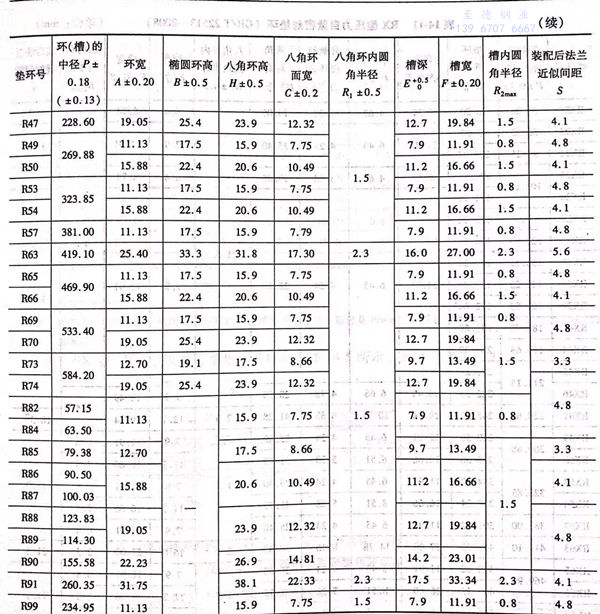

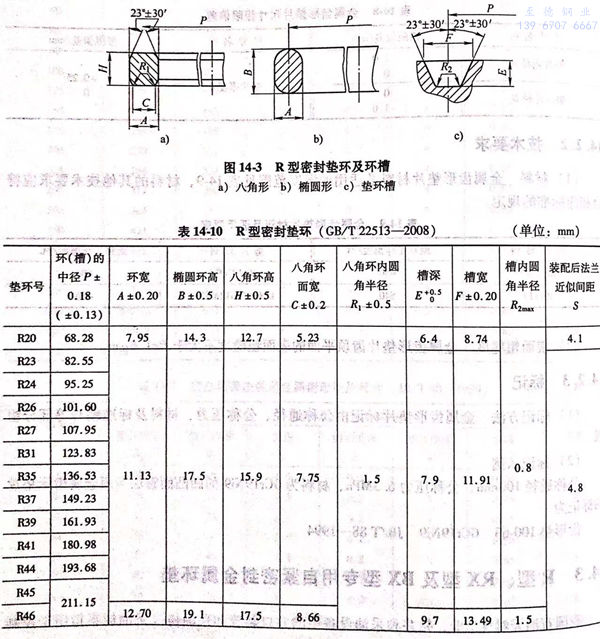

  R型密封(feng)墊環及(ji)環槽如圖14-3所示，尺寸見表14-10.



2. RX型

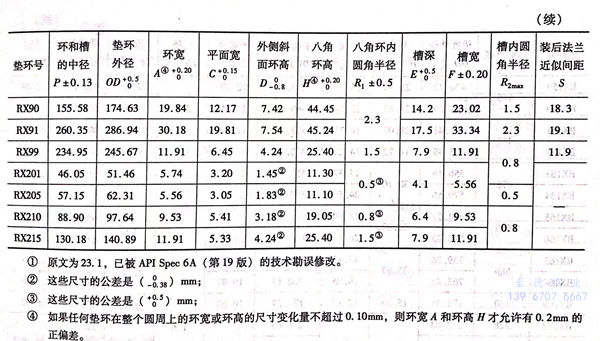

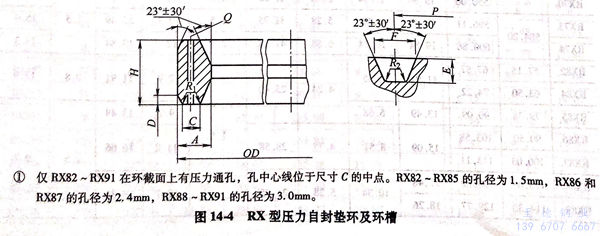

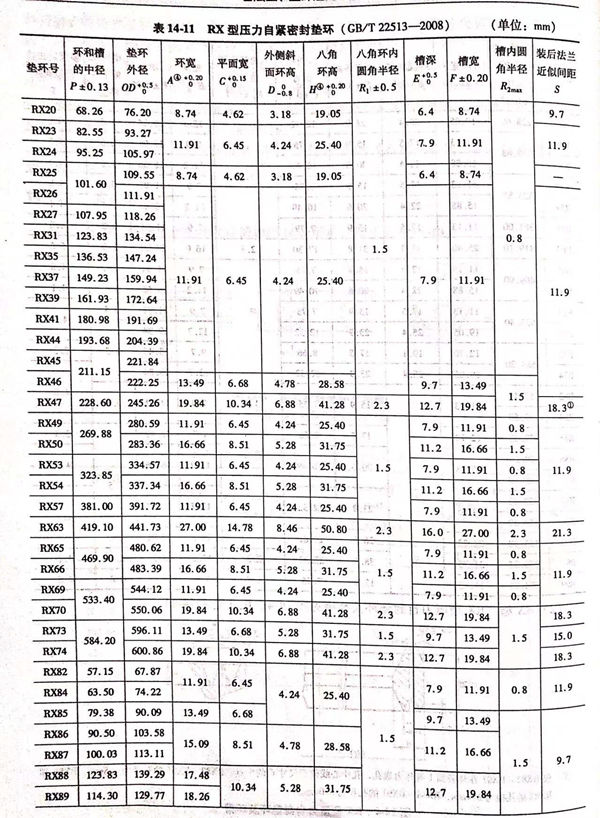

 RX 型壓力自封墊環(huan)及(ji)環(huan)槽見(jian)圖 14-4 ，尺寸(cun)見(jian)表 14-11。



3. BX型

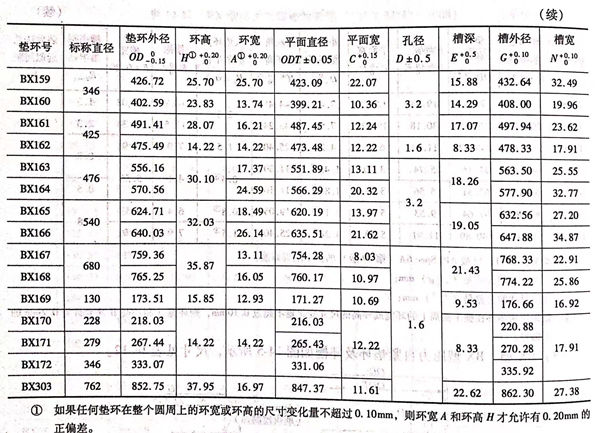

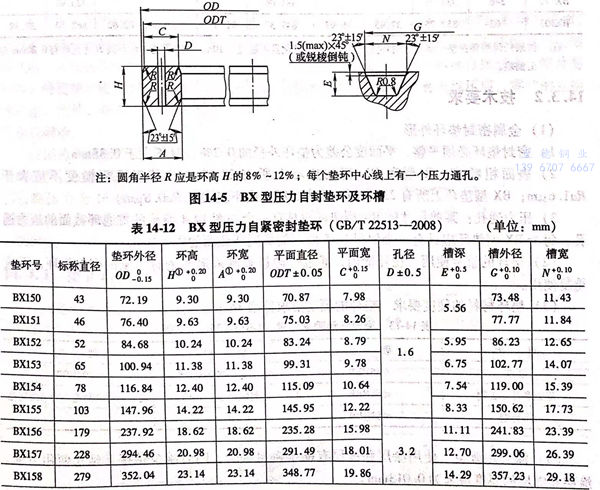

 BX 型壓力自(zi)緊墊環(huan)及環(huan)槽如圖 14-5 所示，尺寸見表 14-12。




二、技(ji)術要(yao)求


1. 金屬密封墊(dian)環外形


  a. 密封墊環(huan)必須平(ping)整，平(ping)面度公差為墊環(huan)外徑(jing)的0.2%,且不大于0.38mm.


  b. 表面(mian)粗(cu)糙度：R型(xing)和(he)RX型(xing)的墊(dian)環(huan)(huan)上所有(you)23°表面(mian)，其表面(mian)粗(cu)糙度不應大于Ra1.6μm; BX型(xing)墊(dian)環(huan)(huan)上所有(you)23°表面(mian)，其表面(mian)粗(cu)糙度不應大于Ra0.8μm.


  c. 壓(ya)力通(tong)孔：某(mou)些尺寸的RX型墊環應(ying)具有一個如(ru)圖14-4所示的貫(guan)通(tong)環截面的壓(ya)力通(tong)孔；每個BX型墊環應(ying)具有一個如(ru)圖14-5所示的貫(guan)通(tong)環截面的壓(ya)力通(tong)孔。


2. 墊環的重復使(shi)用


  在環槽內，通過過盈量限制來形成密封關系的密封墊環，不應重復(fu)使用。


3. 墊環材(cai)料的(de)硬度要求

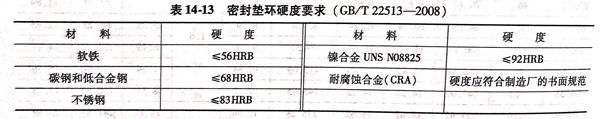

  墊環的硬度要求見表(biao)14-13.




4. 涂層(ceng)和鍍層(ceng)


  使(shi)用涂層和(he)鍍層有(you)助于密封接合，同時減少粘(zhan)接并(bing)延長使(shi)用壽命。涂層和(he)鍍層的厚度最大為0.013mm。


三、標志(zhi)


1. 墊環(huan)標志

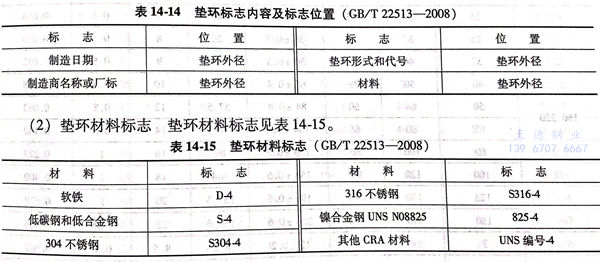

 墊(dian)環的標(biao)志內容及標(biao)志位(wei)置見表 14-14.




2. 墊環材料標志


  墊環(huan)材料(liao)標(biao)志見表 14-15
