一(yi)、管法蘭連接用緊固(gu)件長度計(ji)算計(ji)算公式(shi)

1. 用Class 標記的法蘭（美(mei)洲體系法蘭）

a. 平面法蘭和突(tu)面法蘭

  螺栓長度：ι=2(C+ΔC)+m+z+Δι+t  （適(shi)用于Class≤150的平面和突面法蘭）

  螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t  （適用于除Class≤300的突(tu)面法蘭）

  螺(luo)柱長度：ι=2(C+ΔC)+2f+2m+2z+Δι+t  （適(shi)用于(yu)Class≥600的突(tu)面法蘭）

b. 松套法蘭(lan)

  螺栓(shuan)長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t   （適用于Class≤150的對焊環帶(dai)頸松(song)套法蘭(lan)和翻邊(bian)環松(song)套法蘭(lan)）

  螺栓(shuan)長度：ι=2(C+ΔC)+2F+m+z+Δι+t  （適用(yong)于Class≤150的對焊環(huan)和平焊環(huan)板式松套法蘭(lan)）

  螺柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t  （適用于(yu)所有對焊環帶頸松套(tao)法(fa)蘭）

  螺柱(zhu)長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t  （適用于(yu)所有對焊(han)環(huan)(huan)和(he)平焊(han)環(huan)(huan)板式松(song)套(tao)法蘭）

c. 凹凸面和榫槽(cao)面法蘭(lan)

  螺柱(zhu)長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所有凹凸面和榫槽面法(fa)蘭）

d. 環連接面法蘭

螺栓(shuan)長度：ι=2(C+ΔC+E)+S+2m+2z+Δι  （適用于所有環連接(jie)面法蘭(lan)）

2. 用PN標記的法蘭（歐(ou)洲體系法蘭）

 a. 平面法(fa)蘭和突面法(fa)蘭

螺(luo)栓長度：ι=2(C+ΔC)+m+z+Δι+t （適用于PN≤16的平面和(he)突面法(fa)蘭）

螺柱(zhu)長度：ι=2(C+ΔC)+2m+2z+Δι+t  （適用于所有的突面(mian)法蘭）

 b. 松套法(fa)蘭

  螺栓長度(du)：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t  （適用于PN≤1.6的對焊環(huan)帶頸松(song)套法蘭和翻邊環(huan)松(song)套法蘭）

  螺栓(shuan)長度：ι=2(C+ΔC)+2F+m+z+Δι+t  （適用于PN≤16的對焊環和(he)平焊環板式(shi)松套法蘭(lan)）

  螺柱(zhu)長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t  （適(shi)用于所有對焊環帶頸松套法蘭）

  螺(luo)柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t  （適(shi)用于所有對焊環和(he)平焊環板(ban)式(shi)松套法蘭）

 c. 凹凸面和榫(sun)槽面法(fa)

  螺柱長(chang)度(du)：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t  （適(shi)用(yong)于所有凹凸(tu)面和(he)榫槽面法(fa)蘭）

 d. 環連接面法蘭

螺(luo)柱長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適(shi)用于所有(you)環連接面法(fa)蘭(lan)）

式中：

   ι--緊固(gu)件（六角頭(tou)(tou)螺栓、雙頭(tou)(tou)螺柱和(he)全螺紋螺柱）長度（見圖10-6~圖10-8);

   C-法(fa)蘭厚(hou)度，數值(zhi)按相應的法(fa)蘭標準確定，單位為毫米（mm);

   Δ_C-法蘭厚度偏差，數值按相應的法蘭標準確定，單位為毫米（mm);

   f-突(tu)面法(fa)蘭的突(tu)面高(gao)度，數(shu)值按相應的法(fa)蘭標(biao)準確定，單位為毫(hao)米（mm);

   f₁、f₂－凹凸面、榫槽面法蘭的凸面、榫面高度，數值按相應的法蘭標準確定，單位為毫米（mm);

   F-對(dui)焊(han)環和平(ping)焊(han)環板(ban)式松(song)套法(fa)蘭(lan)的(de)焊(han)環厚度，數值按相應的(de)法(fa)蘭(lan)標(biao)準確定(ding)，單位(wei)為毫米（mm);

   t₂-對焊環帶頸松套法蘭的對焊環厚度，數值按用戶訂貨要求確定，單位為毫米（mm);

   S₂-翻邊環松套法蘭的翻邊環厚度，數值按相應的法蘭標準確定，單位為毫米（mm);

   E-環連接(jie)面法蘭的(de)凸臺高度，數(shu)值按相應的(de)法蘭標準確定(ding)，單位為(wei)毫米（mm);

   S-環連接面法蘭間近似距離，數值(zhi)按表10-11或(huo)表10-12(或(huo)相(xiang)應的法蘭標準）確(que)定(ding)，單位為(wei)毫米（mm);

   m-螺母最大(da)厚度(du)，數值按表10-13確定，與螺栓配合時(shi)用(yong)m1,與螺柱配合時(shi)用(yong)m2,單位為毫米(mi)（mm);

   z-緊固件倒(dao)角端長度(du)，數值按表10-13確(que)定，單位(wei)為(wei)毫米（mm);

   Δι-螺(luo)栓或螺(luo)柱的長(chang)度(du)偏差，數值(zhi)按表10-14 確定，單位(wei)為毫米（mm);

   t-墊片厚度，一般(ban)取t=3mm.

二、管法蘭連接用緊固件(jian)長度技術有關參數

  1. 法(fa)蘭厚度偏(pian)差(cha)應為正值(zhi)，其數值(zhi)按相關標準的規定。

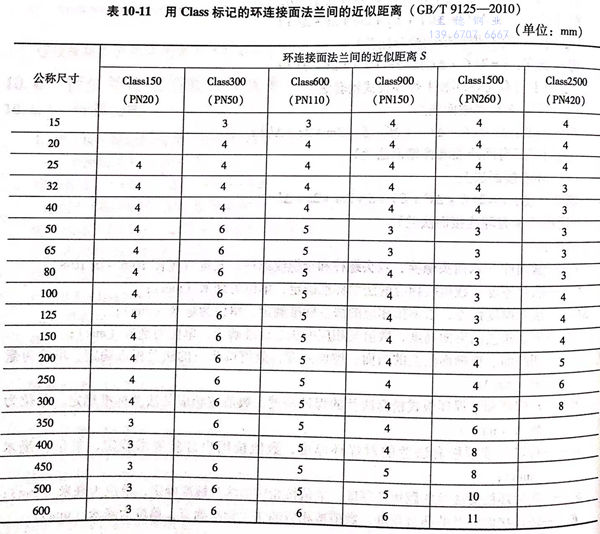

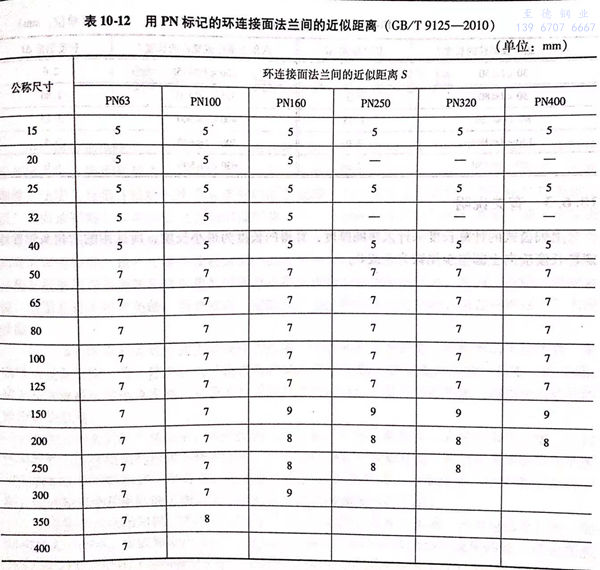

  2. 環連(lian)接法蘭間(jian)的近似(si)距離見表(biao)10-11和表(biao)10-12.

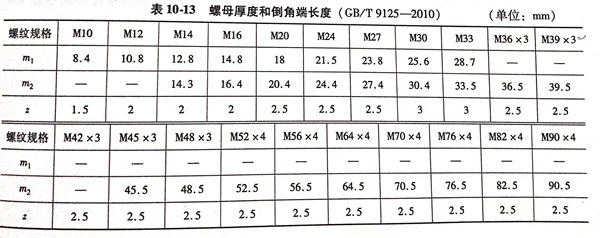

  3. 螺母最大厚度、緊固件(jian)倒角端長度見(jian)表 10-13。

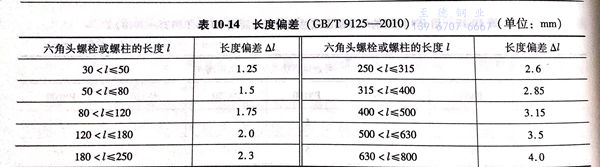

  4. 六(liu)角(jiao)螺栓或螺柱的長度偏(pian)差見表(biao) 10-14。

三、管法蘭連接用緊固件長度計算有關(guan)說明

  上列(lie)公式的(de)計(ji)算長(chang)度(du)未計(ji)入墊圈(quan)厚度(du)，算得的(de)長(chang)度(du)為最小長(chang)度(du)，所選(xuan)用的(de)六角頭螺栓或螺柱長(chang)度(du)應向上圓整至尾數為5或0。
