一、平焊(han)法(fa)蘭型式與尺寸

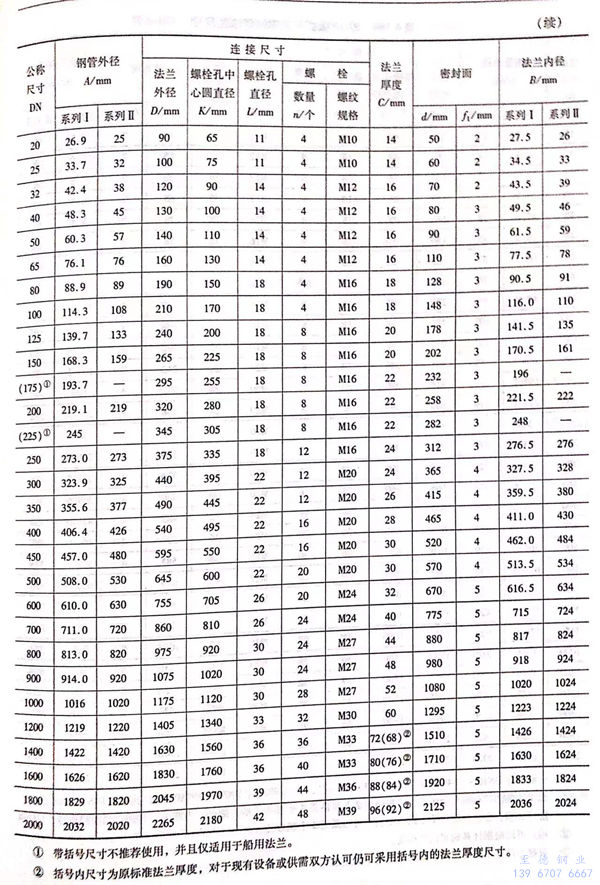

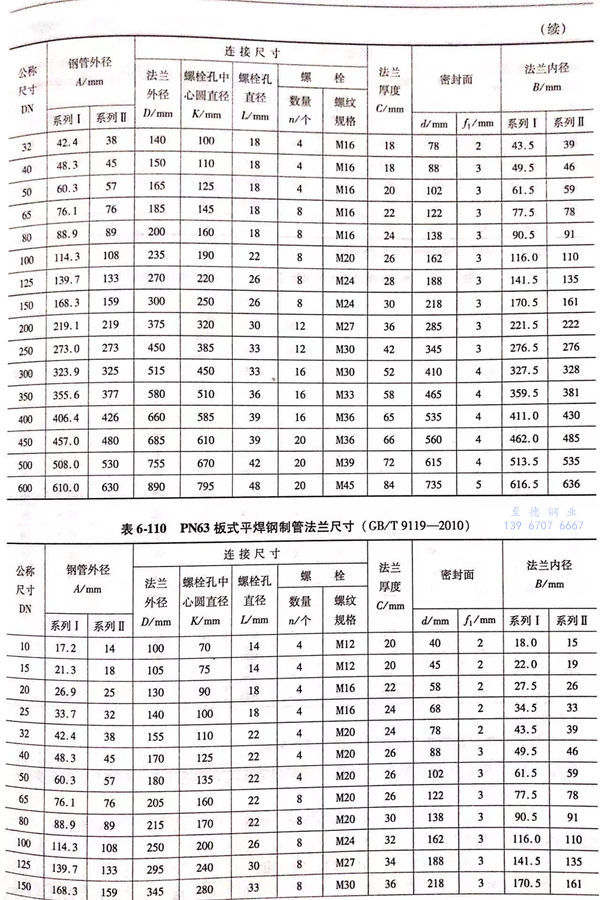

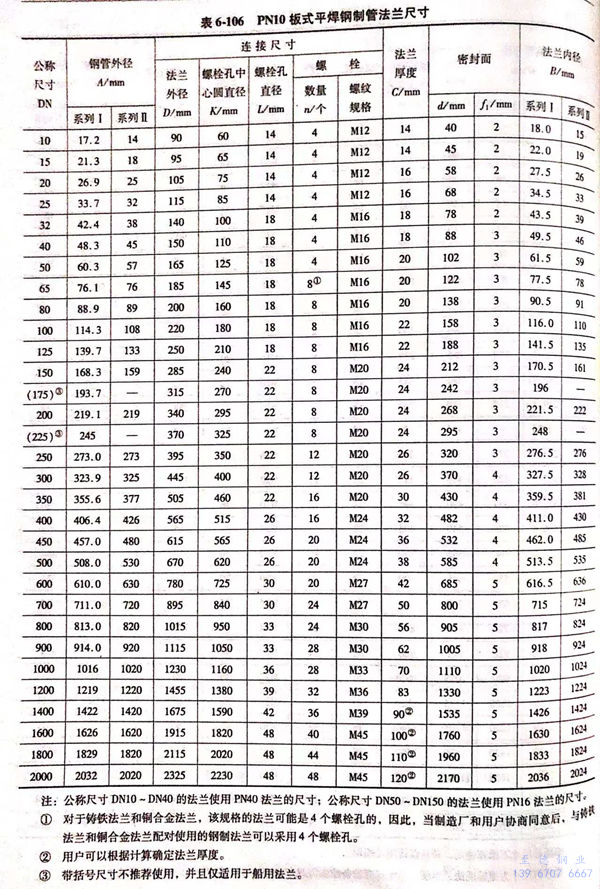

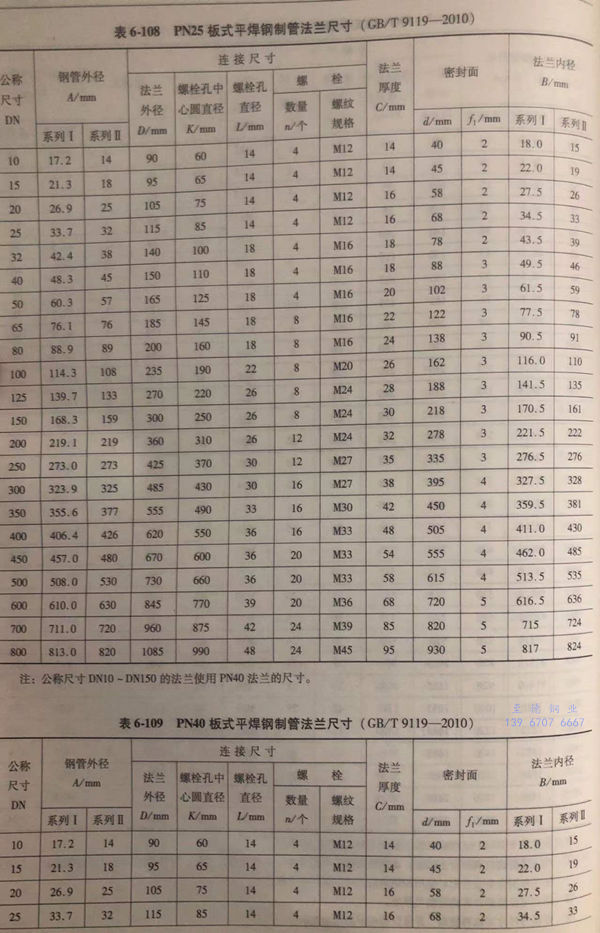

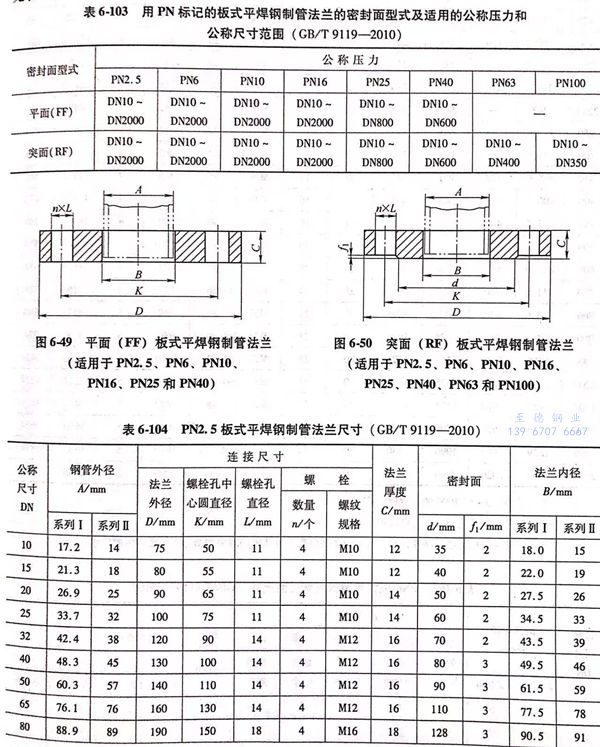

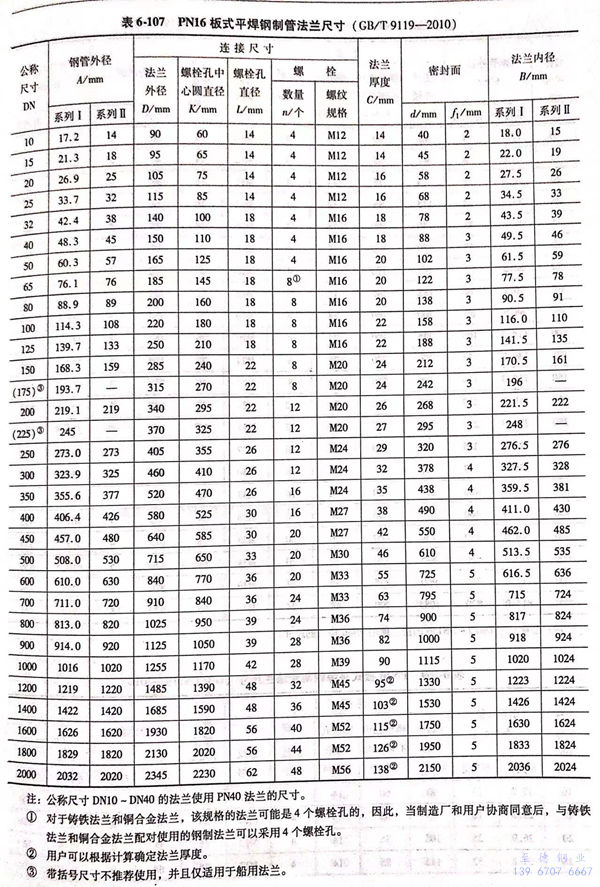

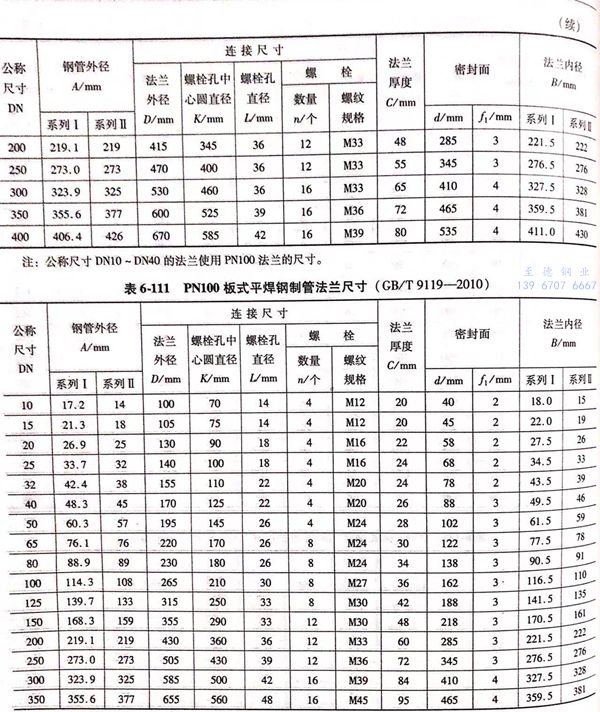

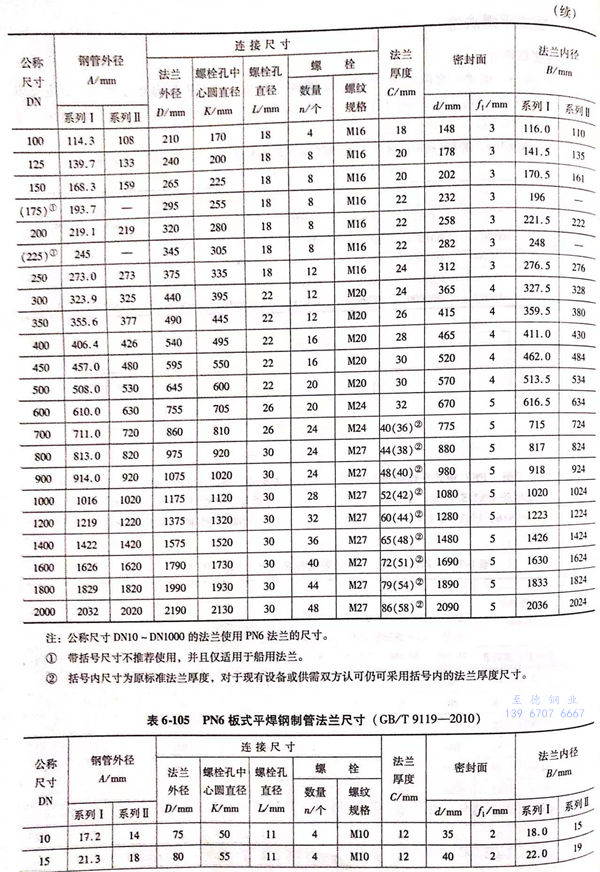

用(yong)PN標記的板式平焊(han)鋼制管(guan)法(fa)蘭的密封面型式及適用(yong)的公稱壓力和公稱尺(chi)寸范圍見表6-103;用(yong)PN標記的板式平焊(han)鋼制管(guan)法(fa)蘭的型式如(ru)圖6-49、圖6-50所示，法(fa)蘭的結構尺(chi)寸見表6-104~表6-111。
二、平焊法蘭標記
1. 板(ban)式平焊鋼制管法蘭應按下列規定進行(xing)標(biao)記：公(gong)稱(cheng)尺寸 → 公(gong)稱(cheng)壓(ya)力 → 法蘭型(xing)式代號(hao)（PL) → 密封面型(xing)式代號(hao) → 配(pei)管系列 → 材料代號(hao) → 標(biao)準編號(hao)
2. 標記示例
示例1 : 公(gong)稱尺寸DN600、公(gong)稱壓(ya)力PN16、平面(mian)（FF)板式平焊鋼制(zhi)管(guan)法蘭（PL)、配(pei)用米制(zhi)管(guan)（系列Ⅱ)、材料為(wei)Q235A,其標記(ji)為(wei)：法蘭 DN600-PN16 PL FF Ⅱ Q235A GB/T 9119
示例2 : 公稱尺寸DN150、公稱壓力PN100、突面（RF)板式平焊鋼制管法蘭（PL)、配用英制管（系列Ⅰ)、材料為 06Cr19Ni10 ,其標記為：法蘭 DN150-PN100 PL RF 06Cr19Ni10 GB/T 9119
