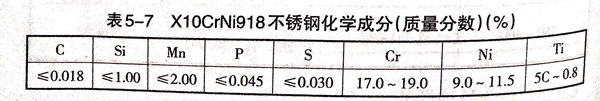

煤焦油加氫反應器為三類壓力容器，主體材料為德國產X10CrNi918不銹鋼(gang)，其化學成分見表5-7.

 煤焦油加氫反應器凈重為17430kg,介質為煤焦油、H₂和H₂S。工作溫度為410℃,設計壓力為13.44MPa,工作壓力為12.4MPa.其焊接工藝如下：

1. 坡口形式

 設備縱環縫焊接，內縫開成(cheng)V形(xing)(xing)坡(po)(po)口(kou)，外(wai)縫開成(cheng)U形(xing)(xing)坡(po)(po)口(kou)，鈍邊12mm.V形(xing)(xing)坡(po)(po)口(kou)的角(jiao)度(du)為90°±5°,U形(xing)(xing)坡(po)(po)口(kou)R=10mm,坡(po)(po)口(kou)角(jiao)度(du)為50°.

2. 焊接工(gong)藝參數(shu)

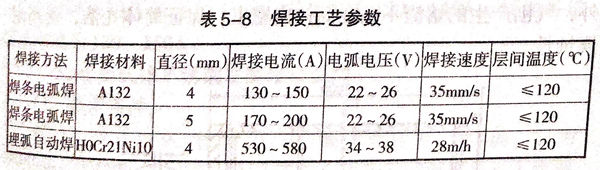

 內焊(han)(han)縫(feng)采用焊(han)(han)條(tiao)電弧(hu)焊(han)(han)，焊(han)(han)條(tiao)選用A132;外焊(han)(han)縫(feng)采用埋弧(hu)焊(han)(han)，焊(han)(han)絲為H0Cr21Ni10,直(zhi)徑(jing)4mm,焊(han)(han)劑為燒結型SJ641,焊(han)(han)接工藝參數見表(biao)5-8。

3. 層間溫度

 焊接過程中，層間溫度要嚴格控制，其具體(ti)措施如下。

 ①. 縱(zong)縫的(de)層間溫度控制(zhi)

    在焊(han)接縱縫(feng)外側時(shi)，用(yong)水(shui)冷(leng)卻(que)殼(ke)體的內壁，焊(han)至2/3板(ban)厚(hou)時(shi)，僅靠內側冷(leng)卻(que)已經不能(neng)及(ji)時(shi)降溫，還需在每一道(dao)焊(han)完(wan)后(hou)，立即用(yong)水(shui)冷(leng)卻(que)外壁，當(dang)溫度降至90℃時(shi)，用(yong)壓縮空氣吹(chui)干水(shui)分，再焊(han)下一道(dao)。

 ②. 環(huan)縫(feng)的層間溫度控制

    在筒(tong)(tong)體兩端各安裝一(yi)個環形板，筒(tong)(tong)內(nei)盛水(shui)，水(shui)位高度為150mm,并保證焊接(jie)過程中筒(tong)(tong)內(nei)有(you)不(bu)斷(duan)流(liu)動的水(shui)流(liu)。

4. 焊后質量檢驗結(jie)果(guo)

  焊(han)后，所有焊(han)縫(feng)(feng)進行(xing)射(she)線探傷檢(jian)驗(yan)(yan)，均(jun)能達到II級(ji)以上標(biao)準；然后對試板(ban)進行(xing)力(li)學性(xing)能試驗(yan)(yan)，要求抗拉強度(du)為(wei)570~580MPa,側(ce)彎式樣無裂紋，按GB/T4334-2008標(biao)準的硫酸-硫酸銅法進行(xing)腐蝕試驗(yan)(yan)合格，焊(han)縫(feng)(feng)成形美觀(guan)。

  由于焊接材料(liao)選擇合適，焊接熱(re)輸入量較小(xiao)，并采取了強制(zhi)水冷法，有效地(di)控制(zhi)了層間溫(wen)度，產品(pin)質量達到優良。
