1. 低(di)合金低(di)溫(wen)鋼焊接材料的選擇

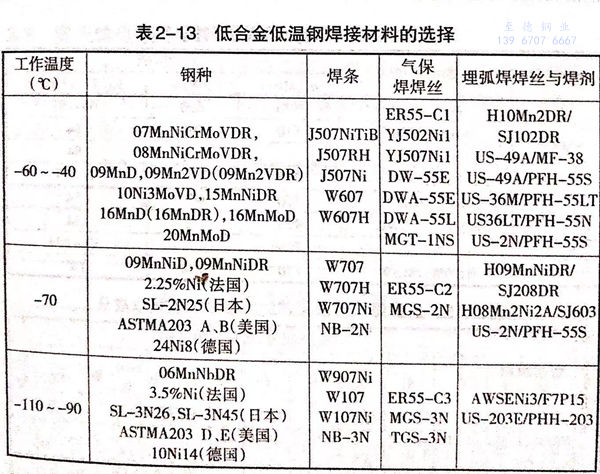

  低合金低溫鋼焊接材料的選擇可參照表2-13。焊接-40℃級16MnDR可采用E5015-G或E5016-G高韌性焊條。埋弧焊時，可用中性熔煉焊劑配合Mn-Mo焊絲或堿性熔煉焊劑配合含Ni焊絲；也可采用C-Mn鋼焊絲配合堿性非熔煉焊劑，由焊劑向焊縫滲入微量Ti、B合金元素，以保證焊縫金屬獲得良好的低溫韌性。焊接含Ni的低合金低溫鋼所用的焊接材料中的含Ni量應與基材相當或稍高。但要注意，在焊態下的焊縫，其(Ni)>2.5%時，焊縫組織中易出現粗大的板條貝氏體或馬氏體，韌性較低。只有焊后經調質處理，焊縫的韌性才能隨其含Ni量的增加而提高。添加少量的Ti可以細化2.5Ni鋼的焊縫金屬的組織，提高其韌性，添加少量的Mo可以克服其回火脆性。

2. 馬氏體低溫用鋼的焊接材(cai)料

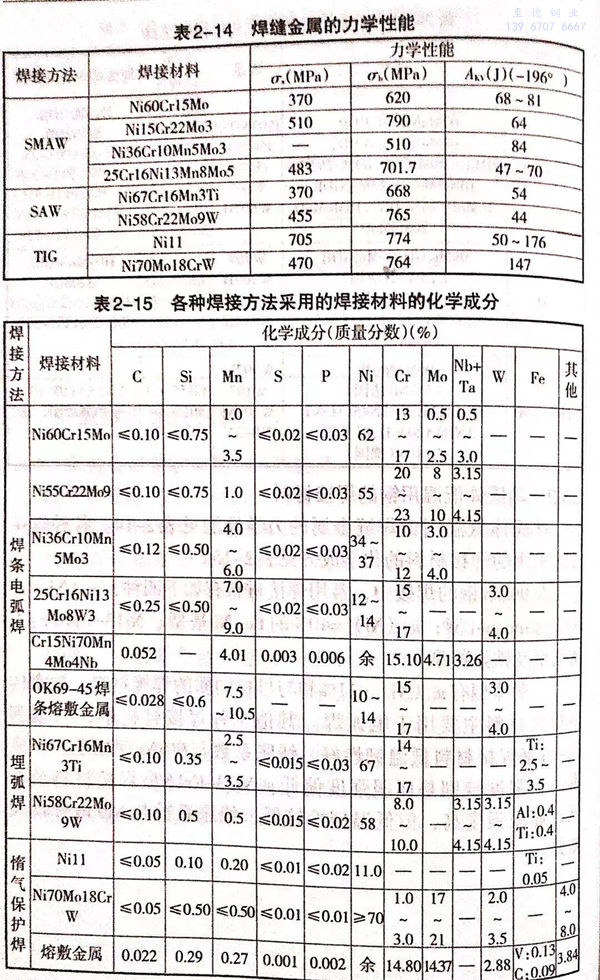

  馬氏(shi)體(ti)低溫用(yong)鋼(gang)焊(han)(han)縫金屬的(de)(de)力學性能見(jian)表(biao)2-14.各種焊(han)(han)接方法采用(yong)的(de)(de)焊(han)(han)接材(cai)料(liao)的(de)(de)化學成分見(jian)表(biao)2-15.

  在9%Ni鋼的(de)(de)焊接(jie)中(zhong)，常用焊接(jie)材(cai)料有如下四種：(Ni)>60%的(de)(de)Inconel型；(Ni)=40%的(de)(de)Fe-Ni基型；Ni13-Cr16的(de)(de)不(bu)銹鋼型及鐵素體型。

  鐵素(su)體型(xing)有(Ni)=11%和與母材(cai)同(tong)質的(de)焊(han)接材(cai)料(liao)(liao)。鐵素(su)體型(xing)焊(han)接材(cai)料(liao)(liao)主要(yao)用(yong)于氬弧焊(han)。其他三種(zhong)焊(han)接材(cai)料(liao)(liao)中，Ni基(ji)(ji)和Fe-Ni基(ji)(ji)焊(han)接材(cai)料(liao)(liao)低(di)(di)溫韌(ren)性好(hao)，線脹(zhang)系數與9%Ni鋼相近，但成(cheng)本(ben)高，強(qiang)度(du)特別是屈服強(qiang)度(du)偏低(di)(di)。Ni13-Cr16型(xing)焊(han)接材(cai)料(liao)(liao)成(cheng)本(ben)低(di)(di)，屈服強(qiang)度(du)高，但低(di)(di)溫韌(ren)性較(jiao)低(di)(di)，線脹(zhang)系數與Ni9鋼有較(jiao)大差(cha)異。

3. 奧氏體(ti)低溫無磁鋼的(de)焊(han)接材料

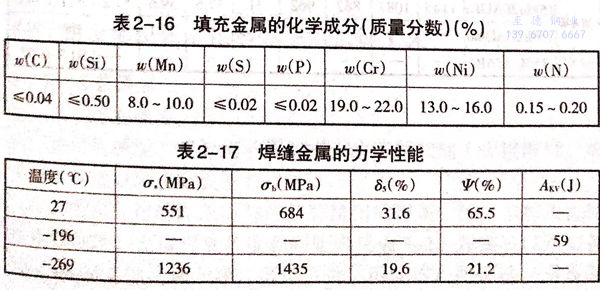

  目前，0Cr21Ni6Mn9N鋼的焊接還僅局限于TIG焊和真空電(dian)子束焊接。填充金(jin)屬的化學(xue)成分見表2-16.焊縫金(jin)屬的力(li)學(xue)性能如表2-17所示。

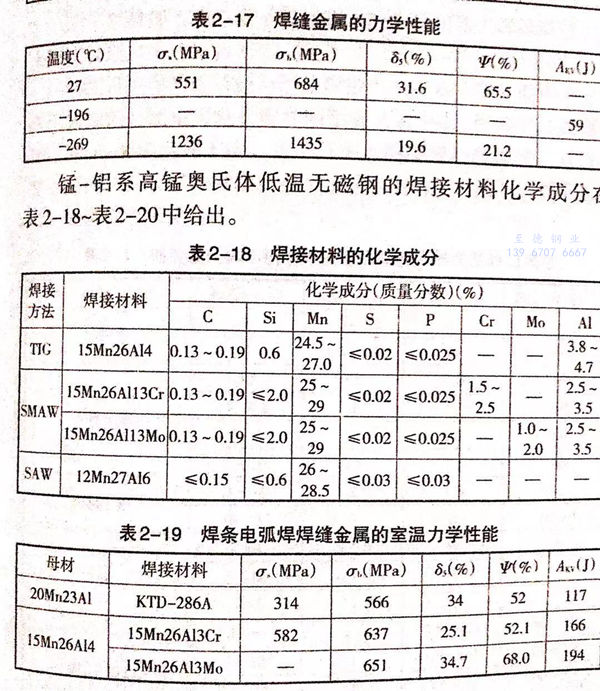

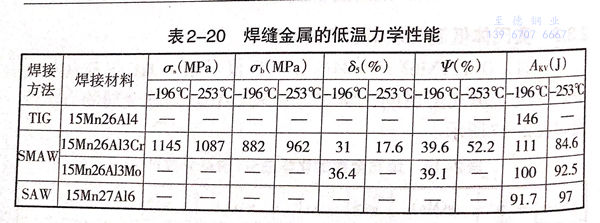

  錳(meng)-鋁(lv)系高錳(meng)奧氏體低溫(wen)無磁鋼(gang)的焊(han)接(jie)材(cai)料化學(xue)成分在表2-18~表2-20中(zhong)給(gei)出(chu)。
