不銹鋼管臥式擠壓機是一種封閉力系統的壓力機，其封閉力產生于主缸內的高壓水，通過主柱塞和擠壓桿作用于香蕉視頻app在線觀看:不銹鋼管坯料。而封閉力系是通過擠壓模、前梁和張力柱，再回到擠壓主缸而形成的。

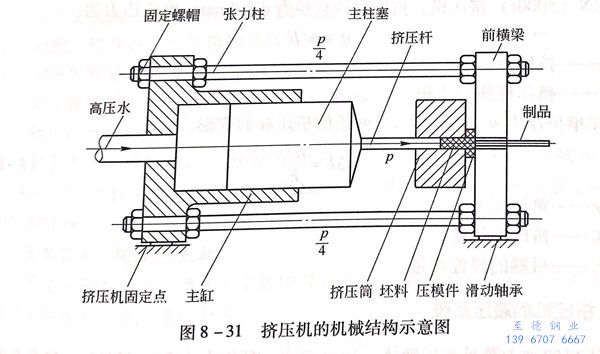

擠壓(ya)機的主缸和后梁(liang)是一(yi)體的，后梁(liang)固(gu)定在擠壓(ya)機的基礎上，而前(qian)梁(liang)則是放在滑動軸承上面，并且在擠壓(ya)力的作用下產生移動（圖8-31)。

1. 擠壓時張力(li)柱(zhu)的變形

  如圖8-31所示，25MN(2500t)擠(ji)壓機(ji)，張(zhang)力(li)柱(zhu)長(chang)8300mm,前(qian)后橫梁厚度(du)為1350mm的斷面受有(you)預應力(li)，4根(gen)張(zhang)力(li)柱(zhu)承受全(quan)部(bu)的擠(ji)壓力(li)，當擠(ji)壓力(li)為p時，每根(gen)張(zhang)力(li)柱(zhu)受有(you)p/4的擠(ji)壓力(li)。可以計算出在最大擠(ji)壓力(li)作用(yong)下，張(zhang)力(li)柱(zhu)的伸(shen)長(chang)。

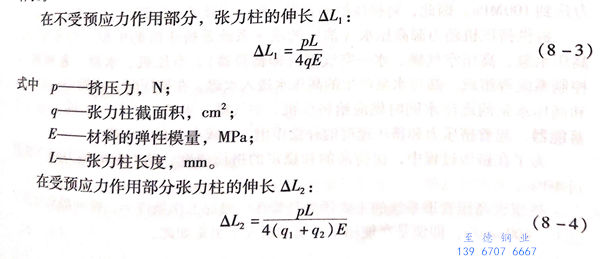

在不受預應力作用部分，張力柱的伸長ΔL₁:
