浙江至德鋼(gang)業有限(xian)公司在實際(ji)擠壓(ya)香蕉視頻app在線觀看:不銹鋼管生(sheng)產過(guo)程中，采用電能(neng)來加熱鋼(gang)管坯料的(de)方法有以下(xia)四(si)種(zhong)：
1. 電阻(zu)爐加(jia)熱 電流通過加熱元件發出熱量，靠爐膛的輻射和對流來加熱金屬。
2. 電接觸加熱 電流由電源通(tong)過觸頭直接流過金屬(shu)，金屬(shu)坯料內(nei)的電阻使其得到(dao)加熱(re)。
3. 鹽浴爐加熱 將直流電源的一極通入電解液，另一極接入加熱的金屬，通電后，電解出來的氣體附在金屬表面形成一層氣膜，把金屬和電解液隔開，于是在金屬和電解液間產生電弧，發出熱量，使金屬加熱。
4. 電(dian)感應加(jia)熱 利用(yong)電(dian)磁感應，在金屬內激勵出電(dian)流，使金屬得到加熱。
在電(dian)阻(zu)爐(lu)(lu)內(nei)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)時(shi)，熱(re)(re)(re)量(liang)的(de)(de)傳遞基(ji)本上與(yu)在火焰爐(lu)(lu)內(nei)一(yi)樣(yang)，因此，金屬(shu)的(de)(de)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)時(shi)間很長電(dian)接觸加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)是(shi)(shi)較為(wei)先進(jin)而又經濟的(de)(de)方(fang)法，但(dan)是(shi)(shi)由于其(qi)要(yao)求加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)的(de)(de)坯(pi)料的(de)(de)斷(duan)面和長度的(de)(de)尺寸有(you)一(yi)定的(de)(de)比例(li)，而限制了其(qi)應(ying)(ying)(ying)用范(fan)圍；此外(wai)，不(bu)能加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)變(bian)(bian)斷(duan)面的(de)(de)坯(pi)料、很難使觸頭下的(de)(de)金屬(shu)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)均(jun)(jun)勻(yun)、平(ping)穩(wen)調節加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)速(su)(su)度有(you)困(kun)難等(deng)，迫使其(qi)要(yao)與(yu)其(qi)他加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)方(fang)式配合使用。鹽浴爐(lu)(lu)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)時(shi)，由于熱(re)(re)(re)量(liang)是(shi)(shi)在金屬(shu)表面附近的(de)(de)一(yi)薄層電(dian)解液中生成，而坯(pi)料本體是(shi)(shi)按熱(re)(re)(re)傳導加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)的(de)(de)，因此，加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)速(su)(su)度較慢，且電(dian)能消耗較大(da)。感(gan)(gan)應(ying)(ying)(ying)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)的(de)(de)形式有(you)兩種：工頻(pin)（50Hz）感(gan)(gan)應(ying)(ying)(ying)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)和增高(gao)頻(pin)率的(de)(de)感(gan)(gan)應(ying)(ying)(ying)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)。工頻(pin)感(gan)(gan)應(ying)(ying)(ying)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)一(yi)般坯(pi)料的(de)(de)直徑大(da)于150mm。同時(shi)，需解決一(yi)些(xie)技術問(wen)題，諸如如何(he)使坯(pi)料在三相感(gan)(gan)應(ying)(ying)(ying)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)中溫度均(jun)(jun)勻(yun)，如何(he)平(ping)穩(wen)地(di)改變(bian)(bian)感(gan)(gan)應(ying)(ying)(ying)器(qi)的(de)(de)輸入功(gong)率，如何(he)調整金屬(shu)的(de)(de)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)速(su)(su)度等(deng)。用增高(gao)頻(pin)率進(jin)行坯(pi)料的(de)(de)感(gan)(gan)應(ying)(ying)(ying)加(jia)(jia)(jia)(jia)(jia)(jia)(jia)熱(re)(re)(re)時(shi)，其(qi)規格范(fan)圍廣(guang)泛得多。
坯(pi)料(liao)感應加(jia)熱(re)(re)的(de)工藝(yi)特(te)點與感應加(jia)熱(re)(re)時，電流通過感應線圈(quan)的(de)特(te)性有著密(mi)切(qie)的(de)關系，主要有以下幾(ji)點：
a. 集膚效應(ying)
當(dang)直流(liu)(liu)(liu)電(dian)(dian)(dian)流(liu)(liu)(liu)通過等截面(mian)的(de)(de)導(dao)(dao)(dao)體(ti)(ti)時，導(dao)(dao)(dao)體(ti)(ti)截面(mian)中(zhong)(zhong)的(de)(de)電(dian)(dian)(dian)流(liu)(liu)(liu)密度(du)（單位為A/mm2）是(shi)(shi)相等的(de)(de)。但當(dang)交(jiao)變電(dian)(dian)(dian)流(liu)(liu)(liu)通過導(dao)(dao)(dao)體(ti)(ti)時，導(dao)(dao)(dao)體(ti)(ti)截面(mian)上的(de)(de)電(dian)(dian)(dian)流(liu)(liu)(liu)密度(du)不(bu)是(shi)(shi)均勻分布的(de)(de)，最大(da)電(dian)(dian)(dian)流(liu)(liu)(liu)密度(du)出現在(zai)導(dao)(dao)(dao)體(ti)(ti)的(de)(de)表面(mian)層(ceng)，這(zhe)樣導(dao)(dao)(dao)體(ti)(ti)的(de)(de)截面(mian)就(jiu)沒有得到完全(quan)的(de)(de)利用(yong)，這(zhe)種電(dian)(dian)(dian)流(liu)(liu)(liu)集聚的(de)(de)現象叫做(zuo)集膚效應(ying)。集膚效應(ying)使電(dian)(dian)(dian)流(liu)(liu)(liu)密度(du)從導(dao)(dao)(dao)體(ti)(ti)中(zhong)(zhong)心向其表面(mian)逐漸增大(da)，也即電(dian)(dian)(dian)流(liu)(liu)(liu)密度(du)從表面(mian)向中(zhong)(zhong)心衰(shuai)減(jian)，而且電(dian)(dian)(dian)流(liu)(liu)(liu)密度(du)與(yu)深度(du)的(de)(de)關系服從指(zhi)數定律(圖2-90)。

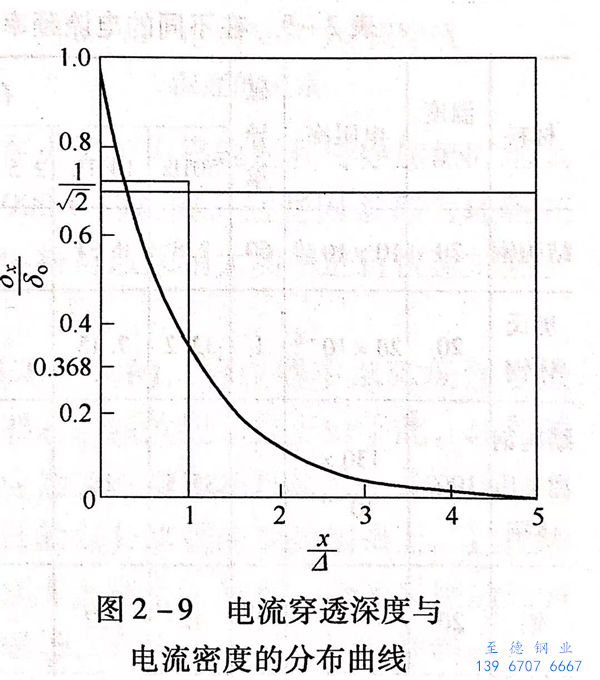

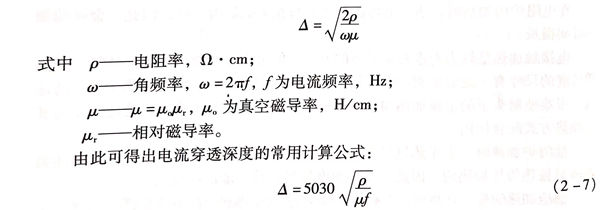

由集膚(fu)效應可以看出，采用交變電(dian)流(liu)時，電(dian)流(liu)只流(liu)過(guo)導(dao)體的表(biao)面(mian)(mian)層。電(dian)流(liu)頻率越高，電(dian)流(liu)通(tong)過(guo)的表(biao)面(mian)(mian)層越薄。為(wei)(wei)了簡(jian)化整個(ge)感應加熱(re)的計算，引入電(dian)流(liu)穿透深(shen)度(du)(du)(du)的概念，即導(dao)體某(mou)一(yi)深(shen)度(du)(du)(du)處的電(dian)流(liu)密度(du)(du)(du)為(wei)(wei)其表(biao)面(mian)(mian)電(dian)流(liu)密度(du)(du)(du)的 1/e = 1/2.718 = 0.368 時，這一(yi)深(shen)度(du)(du)(du) △ 即為(wei)(wei)電(dian)流(liu)穿透深(shen)度(du)(du)(du)（圖 2-9），可用下式確定：

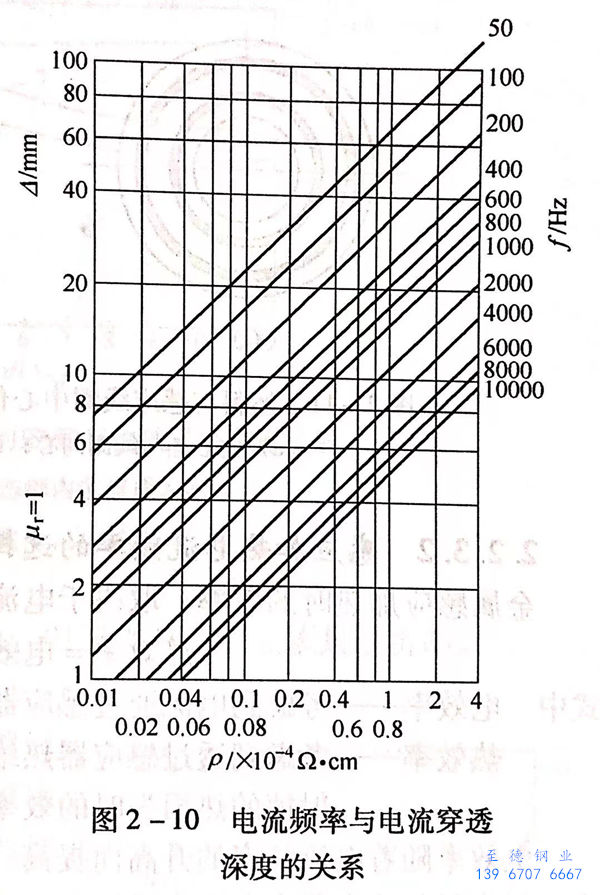

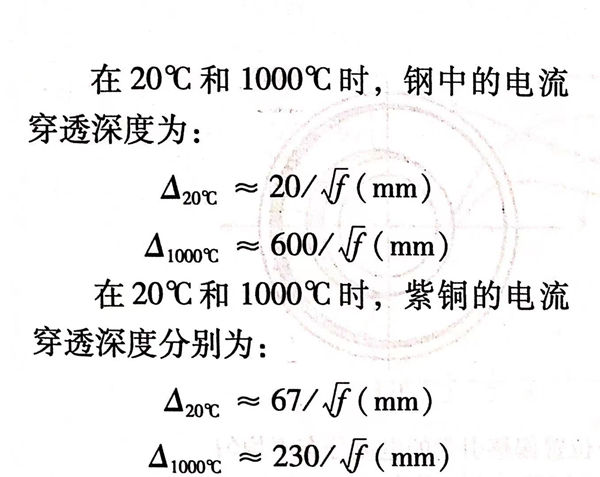

圖 2-10 所示為電流(liu)頻率與電流(liu)穿(chuan)透深(shen)度的關系。
由此可(ke)知，感應加熱時的(de)電(dian)流穿(chuan)(chuan)透(tou)深(shen)(shen)度(du)與采用(yong)的(de)電(dian)流頻(pin)率(lv)有關，頻(pin)率(lv)越高，穿(chuan)(chuan)透(tou)越淺(qian)；而頻(pin)率(lv)越低(di)，則穿(chuan)(chuan)透(tou)深(shen)(shen)度(du)越深(shen)(shen)（圖(tu)2-10).在坯料表面穿(chuan)(chuan)透(tou)深(shen)(shen)度(du)外的(de)中心(xin)部(bu)位的(de)加熱主要還是依靠來自被加熱的(de)穿(chuan)(chuan)透(tou)深(shen)(shen)度(du)層(ceng)的(de)熱傳導(dao)進行加熱。

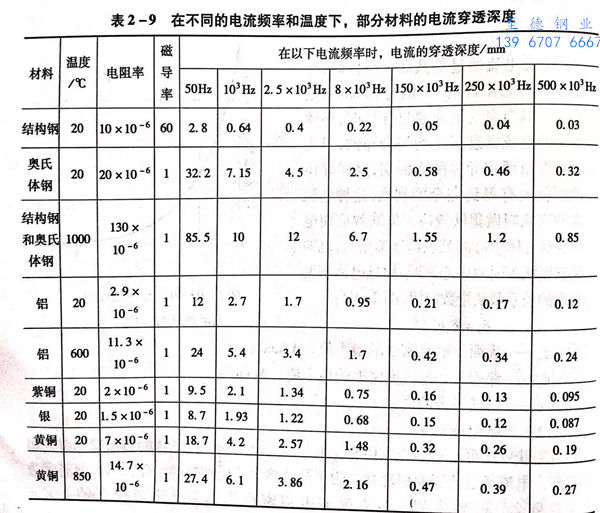

表2-9為在不同的(de)(de)電流頻率(lv)和(he)溫度下，部分材料的(de)(de)電流穿透(tou)深(shen)度。
由上可知(zhi)，由于電流傳導時(shi)的(de)表(biao)面(mian)集膚效(xiao)應引(yin)起被加(jia)(jia)(jia)熱(re)(re)坯(pi)(pi)(pi)料(liao)(liao)(liao)(liao)表(biao)里溫差，導致(zhi)坯(pi)(pi)(pi)料(liao)(liao)(liao)(liao)徑向加(jia)(jia)(jia)熱(re)(re)溫度(du)不(bu)均。這(zhe)對于高合金鋼坯(pi)(pi)(pi)料(liao)(liao)(liao)(liao)的(de)加(jia)(jia)(jia)熱(re)(re)是很不(bu)利的(de)。不(bu)過(guo)在坯(pi)(pi)(pi)料(liao)(liao)(liao)(liao)的(de)感應加(jia)(jia)(jia)熱(re)(re)過(guo)程中(zhong)(zhong)隨(sui)著溫度(du)的(de)升(sheng)高，電阻系數(shu)增加(jia)(jia)(jia)，使電流穿(chuan)(chuan)透深度(du)提(ti)高。同時(shi)采(cai)用感應加(jia)(jia)(jia)熱(re)(re)時(shi)，坯(pi)(pi)(pi)料(liao)(liao)(liao)(liao)中(zhong)(zhong)的(de)電流穿(chuan)(chuan)透深度(du)值(zhi)畢竟還有(you)相當的(de)寬度(du)，而且(qie)坯(pi)(pi)(pi)料(liao)(liao)(liao)(liao)中(zhong)(zhong)部仍有(you)渦電流產生，其加(jia)(jia)(jia)熱(re)(re)速度(du)還是很快的(de)。不(bu)會(hui)像在火焰爐內靠輻(fu)射和傳導加(jia)(jia)(jia)熱(re)(re)時(shi)那么慢。并(bing)且(qie)坯(pi)(pi)(pi)料(liao)(liao)(liao)(liao)在環形(xing)爐中(zhong)(zhong)經過(guo)預(yu)熱(re)(re)到800~900℃的(de)高溫，這(zhe)些因素都為(wei)坯(pi)(pi)(pi)料(liao)(liao)(liao)(liao)在感應加(jia)(jia)(jia)熱(re)(re)時(shi)的(de)表(biao)里溫差提(ti)供了補償。此時(shi)，坯(pi)(pi)(pi)料(liao)(liao)(liao)(liao)可以采(cai)用大功率(lv)進行快速加(jia)(jia)(jia)熱(re)(re)。
b. 邊緣效應(ying)
感(gan)應(ying)(ying)(ying)加(jia)(jia)(jia)熱(re)時(shi)，在感(gan)應(ying)(ying)(ying)器(qi)內(nei)磁場(chang)(chang)的(de)(de)(de)(de)分布是(shi)(shi)不(bu)均勻的(de)(de)(de)(de)，感(gan)應(ying)(ying)(ying)器(qi)中部磁場(chang)(chang)強(qiang)度(du)最大，而兩(liang)(liang)端部磁場(chang)(chang)強(qiang)度(du)則降低(di)，此稱為感(gan)應(ying)(ying)(ying)器(qi)的(de)(de)(de)(de)邊緣效(xiao)應(ying)(ying)(ying)。也正由于此，坯(pi)(pi)料(liao)的(de)(de)(de)(de)軸向加(jia)(jia)(jia)熱(re)不(bu)均勻。為了消除此現象，可將(jiang)感(gan)應(ying)(ying)(ying)器(qi)制作(zuo)得比坯(pi)(pi)料(liao)略長；或在感(gan)應(ying)(ying)(ying)器(qi)的(de)(de)(de)(de)兩(liang)(liang)端各(ge)加(jia)(jia)(jia)上(shang)一(yi)個鋼墊，將(jiang)坯(pi)(pi)料(liao)兩(liang)(liang)端溫(wen)度(du)偏低(di)的(de)(de)(de)(de)部分移(yi)到兩(liang)(liang)端的(de)(de)(de)(de)鋼墊上(shang)。這兩(liang)(liang)種方法都使(shi)感(gan)應(ying)(ying)(ying)加(jia)(jia)(jia)熱(re)的(de)(de)(de)(de)經濟性(xing)和(he)可操(cao)作(zuo)性(xing)降低(di)到無(wu)法接受。目前，普(pu)遍(bian)采用的(de)(de)(de)(de)方法是(shi)(shi)在感(gan)應(ying)(ying)(ying)器(qi)兩(liang)(liang)端加(jia)(jia)(jia)設補償線圈，以(yi)產生補償磁場(chang)(chang)，來降低(di)感(gan)應(ying)(ying)(ying)加(jia)(jia)(jia)熱(re)后坯(pi)(pi)料(liao)的(de)(de)(de)(de)軸向溫(wen)差(cha)。另外，對于坯(pi)(pi)料(liao)的(de)(de)(de)(de)加(jia)(jia)(jia)熱(re)有(you)冷(leng)和(he)熱(re)兩(liang)(liang)種規(gui)定(ding)，其(qi)定(ding)義(yi)為：從室(shi)溫(wen)到磁性(xing)轉(zhuan)變(bian)溫(wen)度(du)，稱為冷(leng)加(jia)(jia)(jia)熱(re)規(gui)范。從磁性(xing)轉(zhuan)變(bian)溫(wen)度(du)到加(jia)(jia)(jia)工(gong)溫(wen)度(du)，稱為熱(re)加(jia)(jia)(jia)熱(re)規(gui)范。并且電流穿(chuan)透深度(du)也有(you)冷(leng)和(he)熱(re)之(zhi)分。
c. 鄰近效應

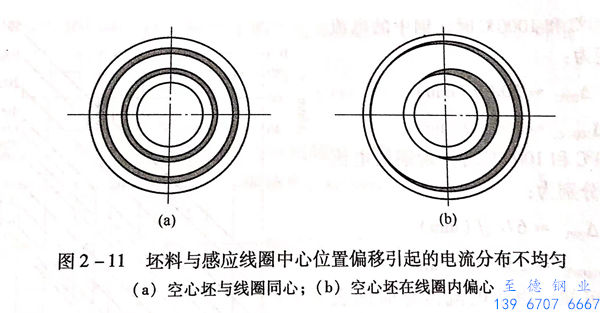

在坯料進(jin)行感(gan)(gan)(gan)應加熱(re)時，往往必須將導體（感(gan)(gan)(gan)應線圈）和空心坯料置于(yu)同心，由(you)于(yu)鄰近效應，負載電流都(dou)分布(bu)在內(nei)管(guan)（空心坯料）的(de)(de)外表(biao)面(mian)(mian)和外管(guan)（感(gan)(gan)(gan)應線圈）的(de)(de)內(nei)表(biao)面(mian)(mian)，任(ren)何內(nei)管(guan)位置的(de)(de)偏移(yi)都(dou)會(hui)使電流分布(bu)更不均勻，如圖2-11所示。
