室內采暖管道施(shi)工圖(tu)(tu)主要表(biao)示一棟建筑物的供暖系(xi)統(tong)，主要包括平面圖(tu)(tu)、系(xi)統(tong)圖(tu)(tu)、詳圖(tu)(tu)。
1. 平面圖的主要內容
室內采暖平(ping)面圖(tu)主(zhu)要(yao)表示管道、附(fu)件及散熱器在建筑物(wu)平(ping)面上的(de)位(wei)置及相互關系。
a. 查明建(jian)筑(zhu)物(wu)內(nei)散熱器(qi)的(de)平面位(wei)置、種類(lei)、片數(shu)及散熱器(qi)的(de)安裝形式、方(fang)式。
各種散熱器(qi)的規格及(ji)數量(liang)應按以下規定(ding)標注：
①. 柱型(xing)散熱器只標注數量；
②. 圓翼型散熱(re)器應(ying)標注(zhu)根(gen)數(shu)和排數(shu)；
③. 光排管(guan)散(san)熱(re)器應標注管(guan)徑、長度、排數及型號(hao)（A型和B型）。
b. 查(cha)明水平干管(guan)的(de)(de)布(bu)置方式、干管(guan)上的(de)(de)閥(fa)門、固(gu)定支架、補償(chang)器等的(de)(de)平面(mian)位置、型(xing)號、干管(guan)管(guan)徑。
c. 通(tong)過立管編號查明系統立管的數量和平面布置位置。
d. 在熱水(shui)采(cai)暖系統平面圖中應查明膨脹水(shui)箱、自動排氣(qi)閥或(huo)集氣(qi)罐的位(wei)置(zhi)(zhi)(zhi)、型號、配管(guan)管(guan)徑及(ji)布置(zhi)(zhi)(zhi)。對車間蒸(zheng)汽(qi)采(cai)暖管(guan)道、應查明疏水(shui)器的平面位(wei)置(zhi)(zhi)(zhi)、規格尺寸、疏水(shui)裝置(zhi)(zhi)(zhi)組成等(deng)。
e. 查(cha)明(ming)熱(re)媒入(ru)口(kou)(kou)(kou)及入(ru)口(kou)(kou)(kou)地溝情況。當熱(re)媒入(ru)口(kou)(kou)(kou)無(wu)節點(dian)詳(xiang)(xiang)圖(tu)(tu)時，平面圖(tu)(tu)上一般(ban)將入(ru)口(kou)(kou)(kou)組成(cheng)的設備如(ru)減(jian)壓閥、疏水器(qi)(qi)、分(fen)水器(qi)(qi)、分(fen)汽缸、除污器(qi)(qi)、控制閥、溫(wen)度計、壓力表、熱(re)量表等表示清楚，并標注(zhu)(zhu)管(guan)徑、熱(re)媒來源、流向、熱(re)工(gong)參數等。如(ru)果熱(re)媒人口(kou)(kou)(kou)主(zhu)要配件與國(guo)家標準圖(tu)(tu)相同時，平面圖(tu)(tu)則(ze)注(zhu)(zhu)明(ming)規格、標準圖(tu)(tu)號，可按(an)給(gei)定標準圖(tu)(tu)號查(cha)閱。當熱(re)媒人口(kou)(kou)(kou)有節點(dian)詳(xiang)(xiang)圖(tu)(tu)時，平面圖(tu)(tu)則(ze)注(zhu)(zhu)明(ming)節點(dian)圖(tu)(tu)的編(bian)號以備查(cha)閱。
2. 系統(tong)圖(tu)的主要內(nei)容(rong)
采(cai)(cai)暖(nuan)系統圖主要(yao)表示(shi)從熱煤(mei)人(ren)口至出口的(de)(de)采(cai)(cai)暖(nuan)管道，散熱設(she)備及附件的(de)(de)空間位置和互相之間的(de)(de)關系。
a. 查明(ming)管(guan)(guan)(guan)(guan)道(dao)系(xi)統中干(gan)(gan)管(guan)(guan)(guan)(guan)與立管(guan)(guan)(guan)(guan)之(zhi)間(jian)及(ji)支管(guan)(guan)(guan)(guan)與散熱器之(zhi)間(jian)的連接(jie)方式(shi)、閥門安(an)裝位置(zhi)及(ji)數量，各管(guan)(guan)(guan)(guan)道(dao)管(guan)(guan)(guan)(guan)徑、坡(po)度(du)坡(po)向、水(shui)平干(gan)(gan)管(guan)(guan)(guan)(guan)的標(biao)高、立管(guan)(guan)(guan)(guan)編號、管(guan)(guan)(guan)(guan)道(dao)的連接(jie)方式(shi)。
b. 查明散(san)熱器(qi)(qi)的(de)規格型號(hao)、類(lei)型、安裝形式(shi)及方式(shi)與片(pian)數(shu)（中(zhong)片(pian)和足片(pian)）、標高、散(san)熱器(qi)(qi)進(jin)場形式(shi)（現場組對(dui)或成(cheng)品）。
c. 查明(ming)各種(zhong)閥件(jian)、附件(jian)及設備在(zai)管道系統中的位置，凡是注(zhu)有規格型號者，應與平(ping)面(mian)圖和材料明(ming)細表(biao)進(jin)行(xing)校(xiao)對。
d. 查明熱煤人口(kou)裝(zhuang)置中(zhong)各種閥件、附件、儀(yi)表之間相對(dui)關系(xi)及(ji)熱媒的來源(yuan)、流向、坡向、標高(gao)、管徑等。如有節(jie)點詳(xiang)圖時(shi)，應(ying)查明詳(xiang)圖編號(hao)及(ji)內容。
3. 詳圖的主要(yao)內容
采暖施(shi)(shi)工(gong)圖(tu)(tu)(tu)(tu)的(de)(de)詳圖(tu)(tu)(tu)(tu)包括標(biao)準圖(tu)(tu)(tu)(tu)和節點圖(tu)(tu)(tu)(tu)兩種(zhong)。標(biao)準圖(tu)(tu)(tu)(tu)是詳圖(tu)(tu)(tu)(tu)的(de)(de)重要(yao)組成部分。供水管(guan)、回水管(guan)與(yu)散熱器之間(jian)的(de)(de)連接形式(shi)、詳細尺寸(cun)(cun)和安裝要(yao)求，均可(ke)用標(biao)準圖(tu)(tu)(tu)(tu)表示。因此，對施(shi)(shi)工(gong)技術人員來說，掌握(wo)常用的(de)(de)標(biao)準圖(tu)(tu)(tu)(tu)，熟知必要(yao)的(de)(de)安裝尺寸(cun)(cun)和管(guan)道(dao)配件、施(shi)(shi)工(gong)做法，對于組織施(shi)(shi)工(gong)活動，控(kong)制施(shi)(shi)工(gong)質量是十分必要(yao)的(de)(de)。
采(cai)暖管(guan)道施工(gong)中常用(yong)標準圖的內(nei)容包括：
a. 膨脹水(shui)(shui)箱(xiang)、冷凝水(shui)(shui)箱(xiang)的制作、配件與安裝。
b. 分汽罐(guan)、分水器、集水器的構造(zao)、制作與安裝。
c. 疏水器(qi)、減壓閥、減壓板的組成形式(shi)和安裝方法。
d. 散熱(re)器的連(lian)接與安裝要求。
e. 采暖系統(tong)立(li)管(guan)、支管(guan)、干(gan)管(guan)的連接(jie)形式(shi)。
f. 管道(dao)支架、吊架的制作與安裝。
g. 集汽罐(guan)的制作與安裝。

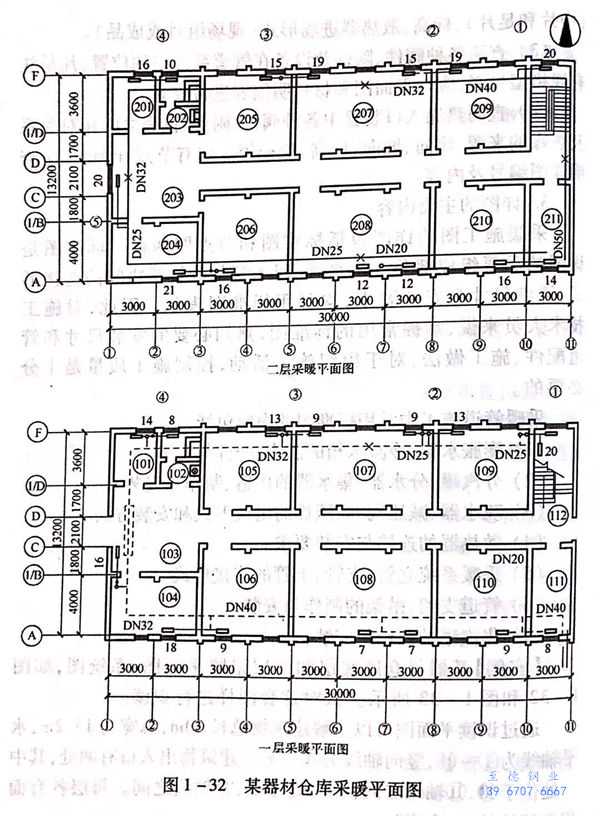

【實(shi)例(li)】某器材倉庫底(di)層和(he)二層采(cai)暖平面(mian)圖、系統圖，如圖1-32和(he)圖1-33所示。試對這套圖樣(yang)進行識讀(du)。
通過(guo)識讀平面(mian)圖可以了解建筑物總(zong)長30m,總(zong)寬為(wei)(wei)13.2m,水平軸(zhou)(zhou)(zhou)線(xian)(xian)為(wei)(wei)①~?,豎向軸(zhou)(zhou)(zhou)線(xian)(xian)為(wei)(wei)A~F.建筑物出人口有兩處(chu)，其中一處(chu)位(wei)于(yu)⑩、?軸(zhou)(zhou)(zhou)線(xian)(xian)之間，另一處(chu)在C、①軸(zhou)(zhou)(zhou)線(xian)(xian)之間。每層各(ge)有面(mian)積不等的約(yue)11個房間。
在(zai)(zai)建筑物的兩個入口處(chu)，散熱(re)(re)(re)器(qi)布置在(zai)(zai)門口墻壁(bi)上，其余的散熱(re)(re)(re)器(qi)全部布置在(zai)(zai)各房間的窗臺下。散熱(re)(re)(re)器(qi)的片數均注在(zai)(zai)散熱(re)(re)(re)器(qi)圖例(li)上。
通(tong)(tong)過查閱系統圖(tu)得知(zhi)，本例(li)(li)為雙管(guan)(guan)(guan)(guan)(guan)上分(fen)式(shi)熱(re)水采(cai)暖(nuan)系統，熱(re)媒干管(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)徑(jing)為DN50,標(biao)高(gao)為－1.40m,由南向(xiang)北穿(chuan)過A軸線外墻(qiang)進入111號(hao)房間(jian)，在(zai)A~?軸線交角(jiao)處(chu)(chu)登(deng)高(gao)，在(zai)總立(li)管(guan)(guan)(guan)(guan)(guan)上安裝(zhuang)一控制閥門(men)。總立(li)管(guan)(guan)(guan)(guan)(guan)登(deng)高(gao)至(zhi)二層(ceng)6.00m,在(zai)天(tian)棚下沿墻(qiang)敷(fu)設。干管(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)徑(jing)依(yi)次為DN50、DN40、DN32、DN25、DN20.本例(li)(li)共(gong)有(you)8根立(li)管(guan)(guan)(guan)(guan)(guan)，管(guan)(guan)(guan)(guan)(guan)徑(jing)均為DN20.立(li)管(guan)(guan)(guan)(guan)(guan)為雙管(guan)(guan)(guan)(guan)(guan)式(shi)，采(cai)用三通(tong)(tong)和四通(tong)(tong)與散熱(re)器連接。回(hui)水干管(guan)(guan)(guan)(guan)(guan)的(de)起(qi)始端在(zai)103房間(jian)，標(biao)高(gao)為0.200m,沿墻(qiang)在(zai)底(di)層(ceng)地面(mian)拖地敷(fu)設，管(guan)(guan)(guan)(guan)(guan)道坡(po)度與回(hui)水流動(dong)方向(xiang)為同(tong)向(xiang)。回(hui)水干管(guan)(guan)(guan)(guan)(guan)在(zai)103房間(jian)過門(men)處(chu)(chu)，返低(di)至(zhi)地溝繞過大門(men)。干管(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)徑(jing)依(yi)次為DN20、DN25、DN32、DN40、DN50.干管(guan)(guan)(guan)(guan)(guan)在(zai)111房間(jian)返低(di)－1.400m 流至(zhi)室外管(guan)(guan)(guan)(guan)(guan)道。
在供水(shui)、回水(shui)立(li)管(guan)上(shang)均(jun)設有閥門，但①立(li)管(guan)上(shang)未裝(zhuang)(zhuang)，而在散(san)熱器的(de)支管(guan)上(shang)安裝(zhuang)(zhuang)閥門。
由圖紙得(de)知，干(gan)管(guan)上設(she)有固定(ding)支架，供水干(gan)管(guan)上設(she)有4個，回水干(gan)管(guan)上設(she)有3個。管(guan)道活動支架通(tong)常(chang)在施(shi)工圖上是(shi)不顯示的，施(shi)工人員應按有關規(gui)范要求，在現場選定(ding)和設(she)置(zhi)。

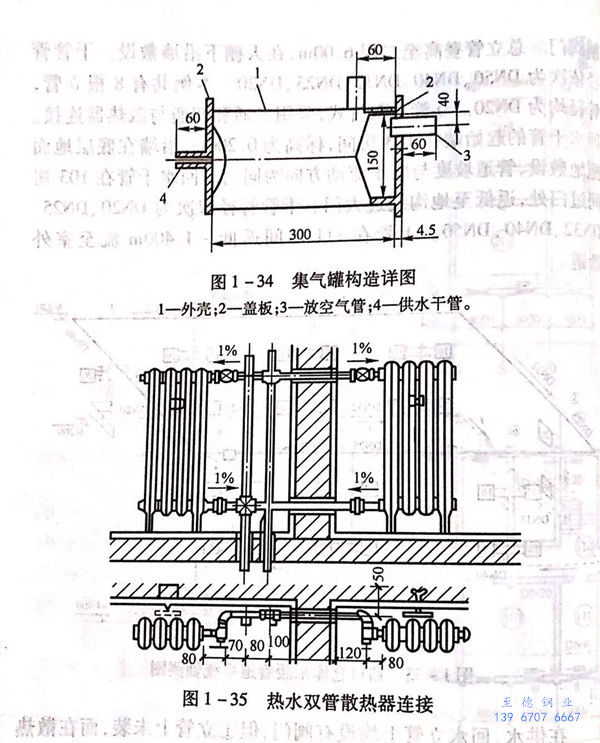

在(zai)識讀平(ping)面圖和系統(tong)圖的同(tong)時，需要查(cha)閱部分標準圖，本例中集氣罐的制作與安裝，如(ru)圖1-34所示，散熱器(qi)與立支管的連接，如(ru)圖1-35所示。
