1. 識(shi)讀(du)方法

a. 平(ping)面(mian)圖(tu)識讀

  室(shi)外給排水(shui)管道平面圖主要表示一個小區或樓房等給排水(shui)管道布置情況，識讀時應注(zhu)意(yi)：

  ①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。

  ②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。

  ③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。

  ④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。

特別提醒：當排水管(guan)道有(you)局(ju)部污水處理構(gou)筑物(wu)時(shi)，還要(yao)查明這些構(gou)筑物(wu)的位置，進出接管(guan)的管(guan)徑(jing)、距離(li)、坡度等(deng)，必要(yao)時(shi)應(ying)查看有(you)關詳圖(tu)，進一步搞清構(gou)筑物(wu)構(gou)造及構(gou)筑物(wu)上配管(guan)情(qing)況。

 b. 縱(zong)斷面圖識讀(du)

  由于地下管道種類(lei)繁多，布置復雜，為了更(geng)好地表示給排(pai)水管道的縱(zong)斷(duan)(duan)面(mian)布置情況(kuang)，有(you)些工程(cheng)還(huan)繪制(zhi)管道縱(zong)斷(duan)(duan)面(mian)圖，識讀時應注意：

  ①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。

  ②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。

c. 識圖方法

  管道縱斷面圖(tu)分為(wei)上下兩部分，上部分的(de)左側為(wei)標高塔尺(chi)(chi)，靠近塔尺(chi)(chi)的(de)左側注上相應的(de)絕對標高，右側為(wei)管道斷面圖(tu)形，下部分為(wei)數據表(biao)格。

  讀(du)圖(tu)時(shi)，先識讀(du)平面圖(tu)，然后(hou)(hou)結合平面圖(tu)識讀(du)斷面圖(tu)。讀(du)斷面圖(tu)時(shi)，先看(kan)是哪種管(guan)(guan)道(dao)的(de)(de)縱斷面圖(tu)，然后(hou)(hou)看(kan)該(gai)管(guan)(guan)道(dao)縱斷面圖(tu)形中(zhong)(zhong)有(you)哪些(xie)節點(dian)，并在(zai)相應的(de)(de)平面圖(tu)中(zhong)(zhong)找該(gai)管(guan)(guan)道(dao)及(ji)其相應的(de)(de)各(ge)(ge)節點(dian)。最后(hou)(hou)在(zai)該(gai)管(guan)(guan)道(dao)縱斷面圖(tu)的(de)(de)數(shu)據(ju)表格內(nei)，查找其管(guan)(guan)道(dao)縱斷面圖(tu)形中(zhong)(zhong)各(ge)(ge)節點(dian)的(de)(de)有(you)關(guan)數(shu)據(ju)。

2. 室外給排水系統管道施工(gong)圖識(shi)讀(du)舉例(li)

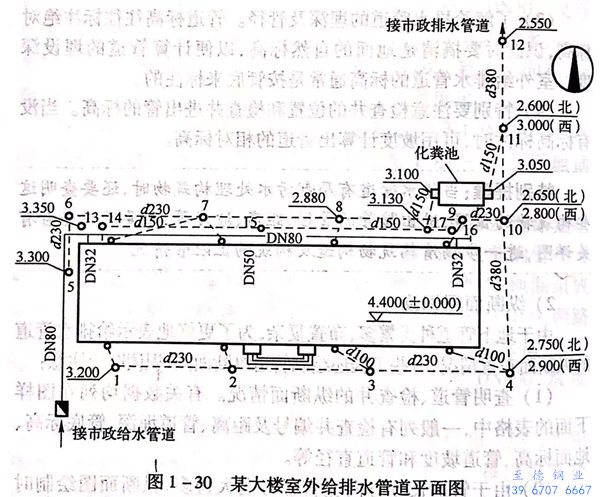

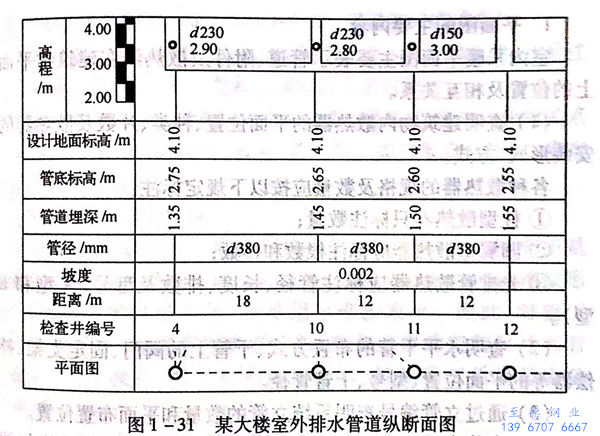

  某(mou)大樓(lou)室(shi)外給排水管道(dao)平面圖和(he)縱(zong)斷(duan)面圖見圖1-30、圖1-31。

  室(shi)外(wai)排(pai)水(shui)(shui)系(xi)(xi)統(tong)有(you)污水(shui)(shui)系(xi)(xi)統(tong)和雨水(shui)(shui)系(xi)(xi)統(tong)，污水(shui)(shui)系(xi)(xi)統(tong)經化(hua)糞(fen)池后與雨水(shui)(shui)管(guan)(guan)(guan)道(dao)匯總排(pai)至市政排(pai)水(shui)(shui)管(guan)(guan)(guan)道(dao)。污水(shui)(shui)管(guan)(guan)(guan)道(dao)由大(da)樓3處(chu)排(pai)出(chu)，排(pai)水(shui)(shui)管(guan)(guan)(guan)管(guan)(guan)(guan)徑、埋深見室(shi)內排(pai)水(shui)(shui)管(guan)(guan)(guan)道(dao)施工圖。污水(shui)(shui)管(guan)(guan)(guan)道(dao)平行于大(da)樓北(bei)外(wai)墻(qiang)敷，管(guan)(guan)(guan)徑d150,管(guan)(guan)(guan)路上設有(you)5個檢查(cha)井(jing)（編號(hao)13、14、15、16、17).大(da)樓污水(shui)(shui)匯集到(dao)17號(hao)檢查(cha)井(jing)后排(pai)入化(hua)糞(fen)池，化(hua)糞(fen)池的出(chu)水(shui)(shui)管(guan)(guan)(guan)接至11號(hao)檢查(cha)井(jing)后與雨水(shui)(shui)管(guan)(guan)(guan)匯合。

 室外雨(yu)(yu)水(shui)收集大樓屋(wu)面(mian)(mian)(mian)雨(yu)(yu)水(shui)，大樓南面(mian)(mian)(mian)設4根雨(yu)(yu)水(shui)立管(guan)(guan)(guan)(guan)、4個檢(jian)(jian)(jian)查(cha)井(jing)(jing)(jing)(jing)（編(bian)號(hao)(hao)1、2、3、4),北面(mian)(mian)(mian)設有4根立管(guan)(guan)(guan)(guan)、4個檢(jian)(jian)(jian)查(cha)井(jing)(jing)(jing)(jing)（編(bian)號(hao)(hao)6、7、8、9),大樓西北設一個檢(jian)(jian)(jian)查(cha)井(jing)(jing)(jing)(jing)（編(bian)號(hao)(hao)5).南北兩條(tiao)雨(yu)(yu)水(shui)管(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)徑(jing)均為d230,雨(yu)(yu)水(shui)總管(guan)(guan)(guan)(guan)自4號(hao)(hao)檢(jian)(jian)(jian)查(cha)井(jing)(jing)(jing)(jing)至11號(hao)(hao)檢(jian)(jian)(jian)查(cha)井(jing)(jing)(jing)(jing)，管(guan)(guan)(guan)(guan)徑(jing)均為d380,污水(shui)雨(yu)(yu)水(shui)匯合后管(guan)(guan)(guan)(guan)徑(jing)仍(reng)為d380.雨(yu)(yu)水(shui)起點檢(jian)(jian)(jian)查(cha)井(jing)(jing)(jing)(jing)管(guan)(guan)(guan)(guan)底標(biao)高(gao)：1號(hao)(hao)檢(jian)(jian)(jian)查(cha)井(jing)(jing)(jing)(jing)3.200m,5號(hao)(hao)檢(jian)(jian)(jian)查(cha)井(jing)(jing)(jing)(jing)3.300m.總管(guan)(guan)(guan)(guan)出口12號(hao)(hao)檢(jian)(jian)(jian)查(cha)井(jing)(jing)(jing)(jing)管(guan)(guan)(guan)(guan)底標(biao)高(gao)2.550m.其余各(ge)檢(jian)(jian)(jian)查(cha)井(jing)(jing)(jing)(jing)管(guan)(guan)(guan)(guan)底標(biao)高(gao)見平面(mian)(mian)(mian)圖(tu)或縱(zong)斷面(mian)(mian)(mian)圖(tu)。
