世界各國設有拉拔式擴徑機共六臺，即意大利兩臺、法國兩臺、委內瑞拉一臺、阿根廷一臺。雖然投產年代不同，技術裝備不完全一樣，但基本上可分為需擴口卷邊的擴徑機和只需擴口而不需卷邊的擴徑機，法國的擴徑機屬于前者，意大利的則屬于后者。這些擴徑機的平面布置（參見圖10-2)、設備形式與工藝流程基本相同，現簡述于后。

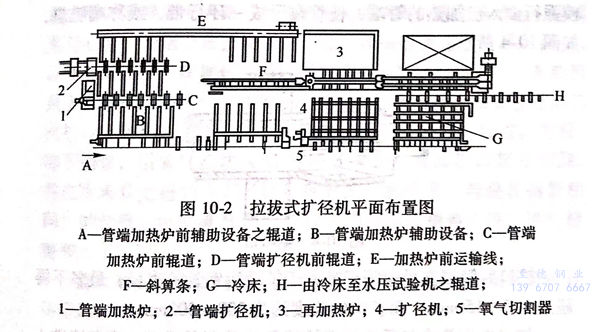

圖 10-2.jpg


1. 拉拔式(shi)擴徑機平(ping)面布置與(yu)設(she)備組成


  6臺(tai)拉拔式擴(kuo)徑(jing)機(ji)中有5臺(tai)安裝在大型(xing)（16英寸(cun)以上(shang)）周期軋管(guan)機(ji)組之后(hou)，只有法國(guo)的(de)一(yi)臺(tai)安裝在ф400自動軋管(guan)機(ji)組之后(hou)。拉拔式擴(kuo)徑(jing)機(ji)組是由(you)管(guan)端(duan)加熱爐、端(duan)部擴(kuo)徑(jing)機(ji)、再加熱爐、擴(kuo)徑(jing)機(ji)、氧氣切割器以及(ji)隨(sui)后(hou)的(de)精整設備所(suo)組成(cheng)，如圖10-2所(suo)示，其(qi)工藝流程主要是由(you)圖10-3所(suo)示的(de)工序組成(cheng)。

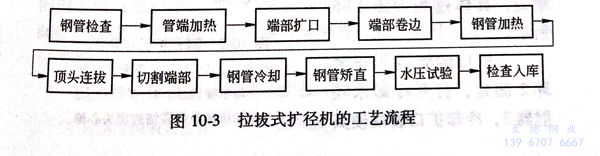

圖 10-3.jpg


  在大型周期式軋管機組上軋制完畢的不銹(xiu)鋼管(guan)，經過檢查內外表面質量和幾何尺寸后，由輥道A進入擴徑工段。鋼管經過附屬臺架B進入管端加執爐之前輥道C由輥道C將鋼管之一送入管端加熱爐1,管端加熱爐多為鍛造縫式爐，爐子采用焦爐煤氣或重油作為燃料，根據鋼種與鋼管規格選定加熱時間與溫度。管端加熱后，通過斜算條進人管端擴口機前輥道D,它將已加熱的一端運往管端擴徑機2,固定鋼管一端之后，擴口壓力機將一凸模強行插入已加熱的管端，使管端形成一環行帶，或稱喇叭口，如圖10-4所示。

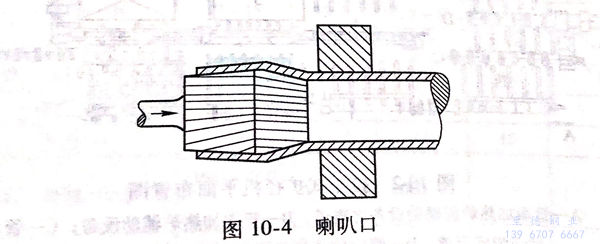

圖 10-4.jpg


 擴口后(hou)管(guan)端(duan)直(zhi)徑(jing)應(ying)等于或(huo)大于擴徑(jing)后(hou)鋼管(guan)的(de)直(zhi)徑(jing)，最多不得(de)超過(guo)100~150mm,而(er)擴口的(de)長度約為(wei)300~500mm。


 擴(kuo)(kuo)口(kou)之不(bu)(bu)銹鋼管(guan)冷卻(que)后(hou)通(tong)過運輸線E送往斜(xie)(xie)算條F,或直(zhi)接進(jin)(jin)入加(jia)熱(re)(re)爐3.加(jia)熱(re)(re)爐是一個(ge)長(chang)(chang)方形的(de)(de)斜(xie)(xie)底箱式爐，爐底的(de)(de)一端有一凹槽（法國式）以適(shi)應擴(kuo)(kuo)口(kou)管(guan)端加(jia)熱(re)(re)的(de)(de)要求。不(bu)(bu)銹鋼管(guan)從端面(mian)進(jin)(jin)爐，從側(ce)面(mian)出爐。加(jia)熱(re)(re)溫(wen)度(du)一般為(wei)1100~1150℃,加(jia)熱(re)(re)好之后(hou)，提升側(ce)面(mian)爐門，不(bu)(bu)銹鋼管(guan)經(jing)過斜(xie)(xie)算條進(jin)(jin)入拉拔式擴(kuo)(kuo)徑(jing)(jing)機4,拉拔式擴(kuo)(kuo)徑(jing)(jing)機的(de)(de)主要工作原(yuan)理是：通(tong)過一組（3~4)個(ge)直(zhi)徑(jing)(jing)逐漸(jian)增大的(de)(de)頂頭插入并通(tong)過鋼管(guan)全長(chang)(chang)，使不(bu)(bu)銹鋼管(guan)直(zhi)徑(jing)(jing)擴(kuo)(kuo)大，壁厚減薄(bo)，長(chang)(chang)度(du)略(lve)為(wei)縮短，具體過程(cheng)如圖10-5所示。

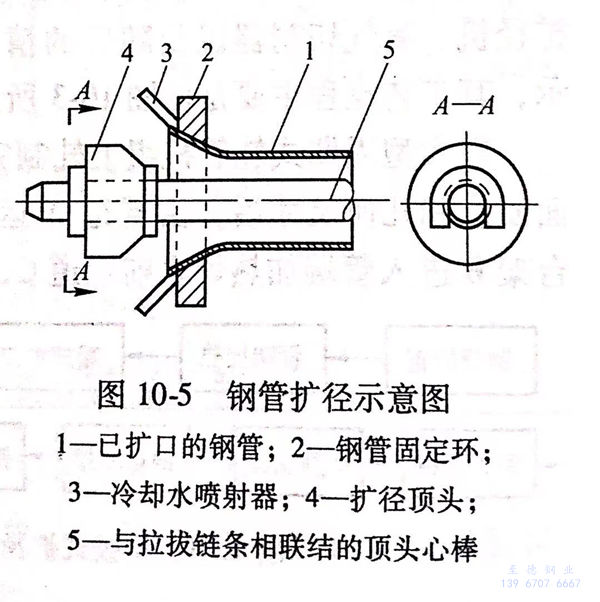

圖 10-5.jpg


 已擴(kuo)口(kou)的(de)(de)管(guan)(guan)(guan)(guan)端(duan)用壓緊環2固(gu)定，打開冷卻水(shui)噴(pen)射器3,冷卻擴(kuo)口(kou)管(guan)(guan)(guan)(guan)端(duan)使(shi)其“變黑”以(yi)(yi)增(zeng)加(jia)(jia)(jia)鋼(gang)管(guan)(guan)(guan)(guan)強度(du)(du)(du)，隨(sui)后再引入第(di)一(yi)個(ge)頂(ding)(ding)頭(tou)(tou)(tou)4.頂(ding)(ding)頭(tou)(tou)(tou)4固(gu)定在心(xin)棒5上，心(xin)棒的(de)(de)另一(yi)端(duan)與拉(la)(la)拔(ba)(ba)鏈條(tiao)相連，電動機使(shi)鏈條(tiao)不(bu)斷(duan)運動產生拉(la)(la)力，以(yi)(yi)使(shi)頂(ding)(ding)頭(tou)(tou)(tou)穿過(guo)整(zheng)根鋼(gang)管(guan)(guan)(guan)(guan)插(cha)人頂(ding)(ding)頭(tou)(tou)(tou)時速(su)度(du)(du)(du)要(yao)小些，之(zhi)(zhi)后速(su)度(du)(du)(du)增(zeng)大，使(shi)鋼(gang)管(guan)(guan)(guan)(guan)溫度(du)(du)(du)不(bu)致過(guo)于降低。當第(di)一(yi)根頂(ding)(ding)頭(tou)(tou)(tou)穿過(guo)之(zhi)(zhi)后，緊接著引入第(di)二(er)根直徑稍大的(de)(de)頂(ding)(ding)頭(tou)(tou)(tou)，這樣連續(xu)的(de)(de)引進頂(ding)(ding)頭(tou)(tou)(tou)與心(xin)棒，使(shi)不(bu)銹鋼(gang)管(guan)(guan)(guan)(guan)被擴(kuo)至所(suo)需直徑。頂(ding)(ding)頭(tou)(tou)(tou)拉(la)(la)拔(ba)(ba)速(su)度(du)(du)(du)應盡可(ke)能快，以(yi)(yi)便有可(ke)能在一(yi)次加(jia)(jia)(jia)熱(re)(re)擴(kuo)口(kou)后就完成所(suo)需擴(kuo)徑的(de)(de)加(jia)(jia)(jia)工。一(yi)次加(jia)(jia)(jia)熱(re)(re)最多(duo)可(ke)進行三四次拉(la)(la)拔(ba)(ba)，如還不(bu)能達(da)到所(suo)需直徑，則(ze)需進行第(di)二(er)次擴(kuo)口(kou)、加(jia)(jia)(jia)熱(re)(re)，并用一(yi)組直徑更大的(de)(de)頂(ding)(ding)頭(tou)(tou)(tou)再次進行拉(la)(la)拔(ba)(ba)。之(zhi)(zhi)后，卸下不(bu)銹鋼(gang)管(guan)(guan)(guan)(guan)，用氧(yang)氣(qi)乙炔火焰(yan)圖(tu)10-2中5將端(duan)部擴(kuo)口(kou)部分(fen)切除，并在冷床G上進行冷卻，然后不(bu)銹鋼(gang)管(guan)(guan)(guan)(guan)按一(yi)般順序（與熱(re)(re)軋鋼(gang)管(guan)(guan)(guan)(guan)相同）的(de)(de)精(jing)整(zheng)，由輥道H將已擴(kuo)徑之(zhi)(zhi)鋼(gang)管(guan)(guan)(guan)(guan)運往精(jing)整(zheng)工段，進行精(jing)整(zheng)和水(shui)壓試(shi)驗。
