退火的低碳馬氏體不銹鋼，如12Cr13(410)具有類似于退火低碳合金鋼的切削特性。可是，退火的低碳馬(ma)氏體(ti)不銹鋼(gang)的硬度范圍一般比較高，因此，切削馬氏體不銹鋼需要更大的切削力。

 在(zai)多數(shu)情況下，12Cr13(410)馬氏(shi)(shi)體不銹鋼或類似(si)牌(pai)號(hao)的(de)不銹鋼都必須(xu)在(zai)淬火(huo)回火(huo)狀(zhuang)態下切削，通常硬(ying)度(du)(du)范(fan)(fan)圍在(zai)洛氏(shi)(shi)硬(ying)度(du)(du)26~32之間。在(zai)這一硬(ying)度(du)(du)范(fan)(fan)圍切削，應(ying)按比例增加切削力和減少切削速度(du)(du)和進刀量。雖(sui)然刀具的(de)使用壽命會隨硬(ying)度(du)(du)的(de)增加而縮短，但當切削上述硬(ying)度(du)(du)范(fan)(fan)圍的(de)低碳馬氏(shi)(shi)體不銹鋼時(shi)，還是能(neng)獲(huo)得良好的(de)表面光潔度(du)(du)和精確度(du)(du)。

 含碳較高(gao)的馬氏體鋼，如30Cr13(420)和68Cr17(440A),特(te)別是108Cr17(440C)鋼，切削(xue)難度(du)極大。這是由于：

 ①.  退火后(hou)仍(reng)有很高(gao)的硬度（布氏硬度195~230);

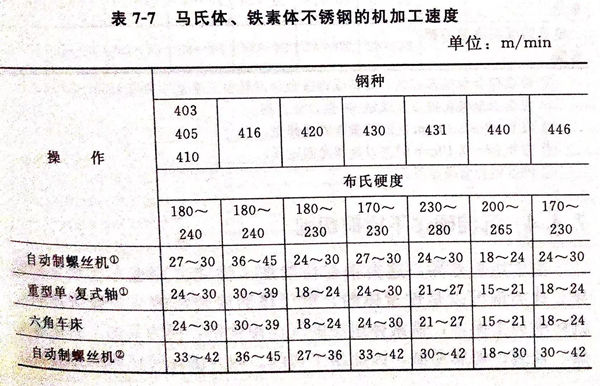

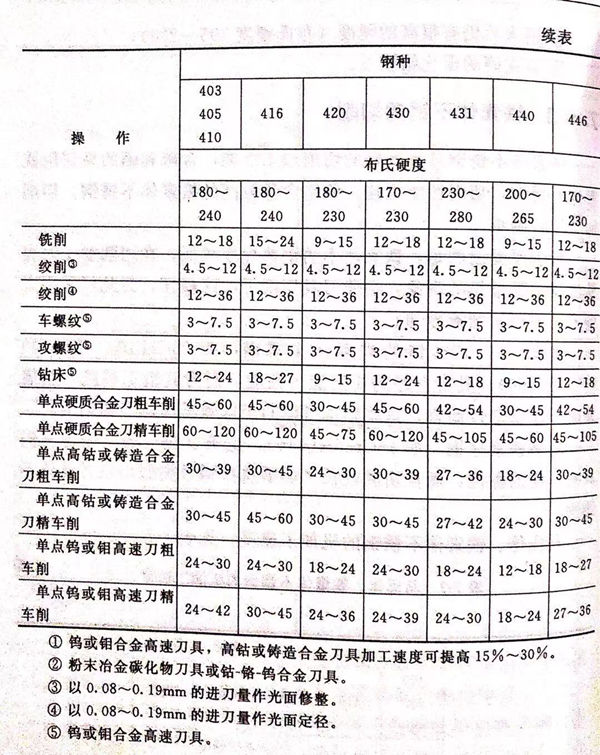

 ②. 存在(zai)硬的碳化鉻(ge)質點(dian)。
