不銹鋼(gang)化學(xue)著色溶液配方 9 (見表(biao)8-9)的說明
本配方由福建(jian)師(shi)范大學化學系 張(zhang)碧泉、盧(lu)兆忠、劉祖濱、張(zhang)如勝、林志鵬(peng)、蔡濱娜、吳響(xiang)妹(mei)、沈華(hua)建(jian)、范愛(ai)玉等(deng)人提出。
1. 添加(jia)劑Z-1的影(ying)響
在著色液中加入添加劑Z-1,能使(shi)不銹(xiu)鋼試樣著色后的顏色光亮鮮艷。
2. 試樣
304不銹鋼(gang)
3. 不銹鋼著色電位(wei)-時間曲線

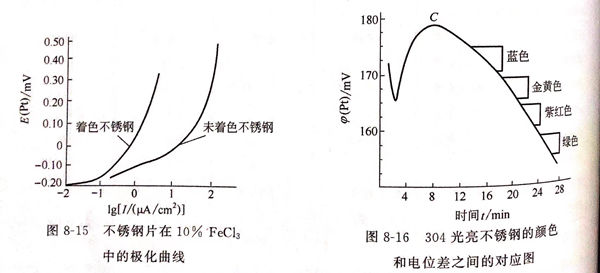

由圖8-16可(ke)見，C為起色(se)(se)(se)電(dian)(dian)位，開始出現黑色(se)(se)(se)斑痕，已形成一層引起光干涉的氧化膜(mo)(mo)，此后電(dian)(dian)位繼續(xu)下降(jiang)，試件(jian)依次出現藍色(se)(se)(se)→金黃(huang)色(se)(se)(se)→紫紅色(se)(se)(se)→黃(huang)綠色(se)(se)(se)。起色(se)(se)(se)電(dian)(dian)位和(he)各種顏(yan)色(se)(se)(se)所(suo)對(dui)應的電(dian)(dian)位差值稱著色(se)(se)(se)電(dian)(dian)位差，控(kong)制(zhi)電(dian)(dian)位差即可(ke)控(kong)制(zhi)氧化膜(mo)(mo)的厚度，也即可(ke)控(kong)制(zhi)膜(mo)(mo)的色(se)(se)(se)彩。
4. 攪拌的影響
在著色(se)過程中，著色(se)液的(de)(de)組成和溫(wen)度并不完全均(jun)勻(yun)，必(bi)須進(jin)行(xing)攪拌和及時調(diao)整著色(se)液的(de)(de)組成，攪拌所得(de)顏色(se)的(de)(de)均(jun)勻(yun)性比不攪拌好(hao)。
5. 后處理的(de)影響
①. 固(gu)膜處理
鉻酐（CrO3) 240~250g/L 、陰極電流密度（DK) 0.5~1A/d㎡ 、亞硒酸（H2SeO3) 2.4~2.6g/L 、時間 10~15min 、溫度 50℃ 。
電解(jie)固膜(mo)處理能(neng)使氧化(hua)膜(mo)加厚，使顏(yan)色變深，在接近該顏(yan)色的(de)電位差時，可提前從槽中取出試樣，經(jing)固膜(mo)處理后(hou)達到所需的(de)顏(yan)色。
②. 封閉處理
硅酸鈉（Na2SiO3) 2% 、溫度 ＞80℃ 、表面活性劑 0.5% 、時間 10min 。
封閉處(chu)(chu)理(li)可使多孔膜的耐磨性(xing)進一(yi)步提高。對于(yu)一(yi)般防腐不銹鋼，使工藝(yi)簡單化，也可不經固膜處(chu)(chu)理(li)而直接(jie)進行封閉處(chu)(chu)理(li)。
6. 著(zhu)色(se)膜的抗蝕性

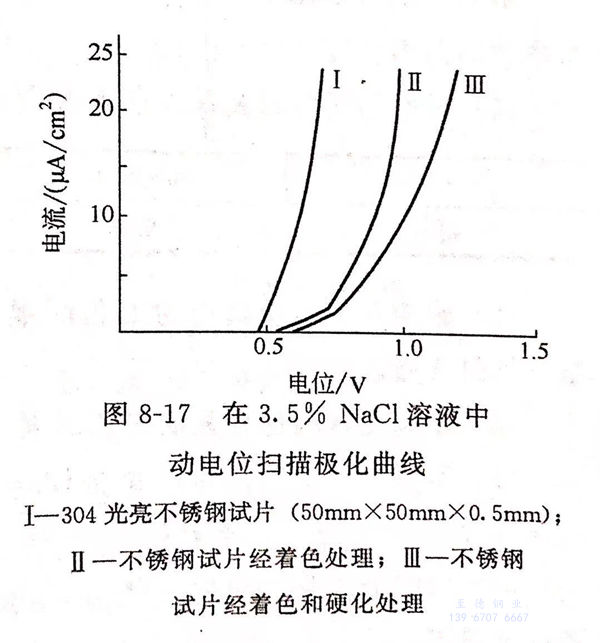

圖8-17 是在3.5%氯化(hua)(hua)鈉(na)（NaCl)溶液中(zhong)動(dong)電位掃描極化(hua)(hua)曲(qu)(qu)線(xian)(xian)。由圖8-17可見，曲(qu)(qu)線(xian)(xian)I為未(wei)著(zhu)色(se)不銹鋼(gang)(gang)(gang)的點蝕(shi)擊穿電位，在500mV左右，曲(qu)(qu)線(xian)(xian)II為經著(zhu)色(se)不銹鋼(gang)(gang)(gang)，在500~800mV之間，曲(qu)(qu)線(xian)(xian)皿(min)為經過固膜(mo)處理后(hou)，在500~1000mV之間。被擊穿電位越(yue)高，不銹鋼(gang)(gang)(gang)的抗點蝕(shi)能力越(yue)強，可見，著(zhu)色(se)不銹鋼(gang)(gang)(gang)比未(wei)著(zhu)色(se)不銹鋼(gang)(gang)(gang)的抗蝕(shi)性(xing)優良，經過著(zhu)色(se)膜(mo)固膜(mo)處理后(hou)，其抗蝕(shi)性(xing)能又得(de)到提(ti)高。
7. 著色(se)膜(mo)的耐鹽水腐蝕實驗
在(zai)5%氯化(hua)鈉(na)（NaCl)溶液中連續浸漬3000h,著色膜(mo)(mo)經(jing)過固膜(mo)(mo)和封閉(bi)處理(li)后的不銹(xiu)鋼未(wei)變化(hua)，保持(chi)原光澤表(biao)面。而(er)未(wei)著色不銹(xiu)鋼片(pian)在(zai)與空氣接(jie)觸處有銹(xiu)斑(ban)出(chu)現，說明著色膜(mo)(mo)經(jing)固膜(mo)(mo)和封閉(bi)后抗(kang)蝕性(xing)得到(dao)提高。
