最近（昭和59年5月1日），耐候鋼的JIS標準按涂漆使用的鋼種和裸露使用的鋼種兩部分進行了修訂。耐候鋼原來是為了使表面生成的銹保護鋼不受大氣腐蝕而生產的，所以裸露使用是既定方針。可是，由于不愿意看到在銹穩定之前的數年間銹的飛散、銹汁所引起的污染及表面色調不均勻等，人們往往在耐候鋼上涂漆。在涂漆和裸露使用上，鋼的化學成分是否相同，這個問題一直在進行討論。然而搞清楚了這一問題對日本約30年的耐候鋼歷史來說的確是劃時代的事件。由于石油危機后經濟不景氣，材料使用者一直在強烈地要求省略結構物的再涂漆，所以耐候鋼的裸露使用今后將會日益普及。在日本這種鋼從誕生前后到成熟的十幾年間是怎樣發展起來的呢？我想通過一企業的經驗進行回顧。我將以自己所在的日本不銹鋼管公司開發耐候鋼的經過為例，來介紹耐候鋼的發展進程，并且忠實于歷史事實，如有不當之處，希望給以諒解。

1. 日本(ben)耐候(hou)鋼誕生前的(de)狀況

 已經(jing)知(zhi)道，1900年(nian)(nian)(nian)(nian)德(de)國(guo)和(he)英國(guo)相繼在(zai)(zai)美(mei)(mei)(mei)(mei)國(guo)以后通過(guo)添加少(shao)量的(de)(de)(de)(de)(de)(de)銅(tong)提高了鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)大氣耐(nai)蝕性，1911年(nian)(nian)(nian)(nian)美(mei)(mei)(mei)(mei)國(guo)的(de)(de)(de)(de)(de)(de)兩個公司開(kai)(kai)始生(sheng)產含銅(tong)鋼(gang)(gang)(gang)(gang)（Cu0.15%~0.30%),并且認為(wei)酸(suan)性轉爐鋼(gang)(gang)(gang)(gang)耐(nai)大氣腐蝕性好的(de)(de)(de)(de)(de)(de)原(yuan)因是(shi)由于(yu)磷的(de)(de)(de)(de)(de)(de)緣故。1910~1920年(nian)(nian)(nian)(nian)，歐美(mei)(mei)(mei)(mei)的(de)(de)(de)(de)(de)(de)有關學會(hui)協(xie)會(hui)組織進(jin)行了鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)大規模(mo)的(de)(de)(de)(de)(de)(de)大氣暴(bao)曬試驗(yan)，其中德(de)國(guo)材料試驗(yan)協(xie)會(hui)從(cong)1914年(nian)(nian)(nian)(nian)起把除了銅(tong)以外(wai)(wai)，還(huan)含有P、暴(bao)曬試驗(yan)，指出(chu)銅(tong)超(chao)過(guo)0.4%則失去效果，含0.2%的(de)(de)(de)(de)(de)(de)銅(tong)是(shi)足(zu)夠的(de)(de)(de)(de)(de)(de)，美(mei)(mei)(mei)(mei)國(guo)的(de)(de)(de)(de)(de)(de)ASTM也用260種鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)試片從(cong)1916年(nian)(nian)(nian)(nian)開(kai)(kai)始進(jin)行了6年(nian)(nian)(nian)(nian)半的(de)(de)(de)(de)(de)(de)試驗(yan)。20世紀30年(nian)(nian)(nian)(nian)代，歐美(mei)(mei)(mei)(mei)開(kai)(kai)發了各(ge)種低合金(jin)耐(nai)候鋼(gang)(gang)(gang)(gang)，然(ran)而美(mei)(mei)(mei)(mei)國(guo)的(de)(de)(de)(de)(de)(de)COR-TEN鋼(gang)(gang)(gang)(gang)最著(zhu)名(ming)。這(zhe)種鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)開(kai)(kai)發使用了950種3萬個以上的(de)(de)(de)(de)(de)(de)試片約經(jing)過(guo)10年(nian)(nian)(nian)(nian)完成，除了銅(tong)元(yuan)素以外(wai)(wai)還(huan)含有P、Cr、Ni、Si等(deng)元(yuan)素的(de)(de)(de)(de)(de)(de)耐(nai)候鋼(gang)(gang)(gang)(gang)，U.S.Steel公司于(yu)1933年(nian)(nian)(nian)(nian)開(kai)(kai)始銷售。日(ri)本在(zai)(zai)1941年(nian)(nian)(nian)(nian)（昭和(he)16年(nian)(nian)(nian)(nian)）開(kai)(kai)始著(zhu)手(shou)開(kai)(kai)發焊接高強度(du)鋼(gang)(gang)(gang)(gang)時，曾經(jing)參(can)考(kao)過(guo)COR-TEN鋼(gang)(gang)(gang)(gang)等(deng)，可是(shi)當(dang)時受原(yuan)料的(de)(de)(de)(de)(de)(de)限制中途決定為(wei)Si-Mn系，結(jie)果在(zai)(zai)戰(zhan)前、戰(zhan)中，日(ri)本耐(nai)候鋼(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)研究或者開(kai)(kai)發均沒有進(jin)行。

2. 在日本開發(fa)耐候(hou)鋼的動機

 日(ri)本的(de)(de)氣(qi)候因(yin)高(gao)(gao)(gao)溫(wen)潮濕(shi)，鋼(gang)容(rong)易生銹。1953年(nian)(nian)(nian)（昭(zhao)(zhao)和(he)28年(nian)(nian)(nian)）日(ri)本財富的(de)(de)損耗一年(nian)(nian)(nian)達1000億日(ri)元，令人震驚，特(te)別(bie)是(shi)車(che)輛(liang)因(yin)為(wei)使用薄板(ban)損耗尤(you)為(wei)嚴重。那時耐(nai)候鋼(gang)的(de)(de)實用化(hua)(hua)較慢，在出(chu)口車(che)輛(liang)上(shang)只(zhi)不(bu)過(guo)接受少量(liang)(liang)的(de)(de)COR-TEN鋼(gang)種的(de)(de)定(ding)貨。因(yin)為(wei)從氣(qi)象來(lai)考慮耐(nai)候鋼(gang)有普(pu)及的(de)(de)必(bi)(bi)然性(xing)，技術上(shang)不(bu)存在困難，歐(ou)美也有實際的(de)(de)業績，所(suo)以(yi)認為(wei)開(kai)發(fa)(fa)耐(nai)候鋼(gang)有前(qian)途。尤(you)其在東亞地區(qu)日(ri)本鋼(gang)管公司惟一具有酸性(xing)轉(zhuan)爐，鋼(gang)中的(de)(de)磷自然高(gao)(gao)(gao)，來(lai)自廢鋼(gang)中的(de)(de)銅(tong)約在0.2%以(yi)上(shang)，并(bing)且(qie)20t的(de)(de)爐容(rong)量(liang)(liang)機動靈活而且(qie)方便(bian)。因(yin)此(ci)，1954年(nian)(nian)(nian)（昭(zhao)(zhao)和(he)29年(nian)(nian)(nian)）在小(xiao)滝(long)、寺澤(ze)兩位的(de)(de)協助下決定(ding)向開(kai)發(fa)(fa)大氣(qi)耐(nai)蝕(shi)鋼(gang)挑戰。那時（昭(zhao)(zhao)和(he)29年(nian)(nian)(nian)3月12日(ri)）與海軍(jun)一起開(kai)發(fa)(fa)過(guo)高(gao)(gao)(gao)強(qiang)(qiang)度(du)鋼(gang)的(de)(de)第(di)二(er)港口建設(she)局橫濱整備事物(wu)所(suo)的(de)(de)小(xiao)巖(yan)健、元枝樹大佐來(lai)訪，因(yin)為(wei)我(wo)們的(de)(de)高(gao)(gao)(gao)強(qiang)(qiang)度(du)鋼(gang)未能同(tong)時提(ti)高(gao)(gao)(gao)耐(nai)蝕(shi)性(xing)，所(suo)以(yi)他們提(ti)出(chu)了必(bi)(bi)須把“耐(nai)候高(gao)(gao)(gao)強(qiang)(qiang)度(du)鋼(gang)”實現工業化(hua)(hua)的(de)(de)要求。恰好車(che)輛(liang)用耐(nai)蝕(shi)鋼(gang)正在開(kai)發(fa)(fa)之中，所(suo)以(yi)與入技研究(jiu)所(suo)長商量(liang)(liang)后，決定(ding)同(tong)時對(dui)一般的(de)(de)鋼(gang)結構用耐(nai)蝕(shi)鋼(gang)進(jin)行研究(jiu)。

 其他公(gong)司(si)(si)的(de)(de)情況，森永(yong)孝(xiao)三、大(da)竹正、宮野華太男等(deng)做了(le)(le)(le)如(ru)下(xia)介(jie)紹(shao)：在(zai)八(ba)幡制鐵(tie)公(gong)司(si)(si)，小平研(yan)(yan)究(jiu)(jiu)所(suo)長從美國視察［1950年(nian)（昭(zhao)(zhao)(zhao)和(he)(he)25年(nian)2月）］回來，為(wei)了(le)(le)(le)進(jin)(jin)(jin)(jin)行研(yan)(yan)究(jiu)(jiu)，把(ba)COR-TEN 鋼(gang)(gang)的(de)(de)精(jing)裝說(shuo)明(ming)書交給了(le)(le)(le)大(da)竹。他注意到(dao)(dao)鈦(tai)的(de)(de)晶粒細化和(he)(he)強(qiang)化作用，并擬定(ding)了(le)(le)(le)開(kai)(kai)(kai)(kai)發焊接(jie)性優秀的(de)(de)獨創鋼(gang)(gang)種(zhong)的(de)(de)方案，于(yu)(yu)1955年(nian)（昭(zhao)(zhao)(zhao)和(he)(he)30年(nian)）和(he)(he)牟田、財前、西氏(shi)等(deng)開(kai)(kai)(kai)(kai)始研(yan)(yan)究(jiu)(jiu)，在(zai)1959年(nian)（昭(zhao)(zhao)(zhao)和(he)(he)34年(nian)）秋50 kg/mm2級的(de)(de)p-Cu-Ti系鋼(gang)(gang)生產成功(gong)3,并于(yu)(yu)1961年(nian)（昭(zhao)(zhao)(zhao)和(he)(he)36年(nian)）命名為(wei)YAW-TEN鋼(gang)(gang)開(kai)(kai)(kai)(kai)始市售L4,5J.富(fu)士鐵(tie)廠森永(yong)采納了(le)(le)(le)梅根(gen)的(de)(de)意見，決定(ding)引(yin)進(jin)(jin)(jin)(jin)在(zai)國際上(shang)(shang)享有信譽(yu)的(de)(de)COR-TEN鋼(gang)(gang)。 在(zai)權利(li)限制范(fan)圍(wei)，首(shou)次付(fu)款15萬美元(yuan)、專利(li)使用費(fei)為(wei)銷售價(jia)的(de)(de)1.5%等(deng)條件(jian)下(xia)，得到(dao)(dao)了(le)(le)(le)“商標”和(he)(he)詳(xiang)細的(de)(de)技術(shu)資料，所(suo)以我認為(wei)這比自(zi)已公(gong)司(si)(si)開(kai)(kai)(kai)(kai)發高明(ming)。1957年(nian)（昭(zhao)(zhao)(zhao)和(he)(he)32年(nian)）富(fu)士鐵(tie)廠與(yu)U.S.Steel 公(gong)司(si)(si)簽訂(ding)了(le)(le)(le)合同(tong)并向政府(fu)提出了(le)(le)(le)申請(qing)L6,1959年(nian)（昭(zhao)(zhao)(zhao)和(he)(he)34年(nian)）被批準，從1960年(nian)（昭(zhao)(zhao)(zhao)和(he)(he)35年(nian)）開(kai)(kai)(kai)(kai)始進(jin)(jin)(jin)(jin)行大(da)量(liang)生產。 另一方面，日本制鋼(gang)(gang)所(suo)按照擴大(da)鋼(gang)(gang)板品種(zhong)的(de)(de)方針(zhen)，下(xia)田研(yan)(yan)究(jiu)(jiu)所(suo)長注意到(dao)(dao)了(le)(le)(le)耐候鋼(gang)(gang)，認為(wei)與(yu)其引(yin)進(jin)(jin)(jin)(jin)COR-TEN鋼(gang)(gang)不如(ru)自(zi)己公(gong)司(si)(si)開(kai)(kai)(kai)(kai)發有利(li)，從1959年(nian)（昭(zhao)(zhao)(zhao)和(he)(he)34年(nian)）起得到(dao)(dao)了(le)(le)(le)宮野、石冢等(deng)的(de)(de)協(xie)助，開(kai)(kai)(kai)(kai)發了(le)(le)(le)用鋯細化晶粒和(he)(he)強(qiang)化的(de)(de)新鋼(gang)(gang)種(zhong)，命名為(wei)ZIRTEN鋼(gang)(gang)。雖然YAW-TEN 鋼(gang)(gang)和(he)(he)ZIRTEN鋼(gang)(gang)于(yu)(yu)1963年(nian)（昭(zhao)(zhao)(zhao)和(he)(he)38年(nian)）發表了(le)(le)(le)專利(li)公(gong)告(gao)，可是在(zai)銷售方面都趕不上(shang)(shang)技術(shu)引(yin)進(jin)(jin)(jin)(jin)的(de)(de)COR-TEN鋼(gang)(gang)。 以后(hou)，川崎制鐵(tie)、神戶制鋼(gang)(gang)、住友金屬等(deng)公(gong)司(si)(si)都相(xiang)繼在(zai)本公(gong)司(si)(si)進(jin)(jin)(jin)(jin)行了(le)(le)(le)開(kai)(kai)(kai)(kai)發。

3. 耐候鋼的誕生

 a. 車(che)輛薄(bo)板的研制

  1955年（昭和30年）在(zai)(zai)(zai)(zai)日本鋼(gang)(gang)管公司，薄(bo)鋼(gang)(gang)板(ban)的(de)(de)生產采用川(chuan)崎的(de)(de)轉(zhuan)爐(lu)熔煉，在(zai)(zai)(zai)(zai)大型工(gong)廠(chang)把用下鑄法澆注的(de)(de)1噸鋼(gang)(gang)錠(ding)加工(gong)成(cheng)(cheng)(cheng)薄(bo)板(ban)坯后，在(zai)(zai)(zai)(zai)鶴見(jian)軋制(zhi)成(cheng)(cheng)(cheng)薄(bo)板(ban)。用這(zhe)種方式試制(zhi)了(le)車(che)輛用厚度1.2 mm及1.6mm的(de)(de)耐候鋼(gang)(gang)薄(bo)板(ban)。 為了(le)低(di)廉和發揮酸性轉(zhuan)爐(lu)的(de)(de)特征，把化學成(cheng)(cheng)(cheng)分定為Cu-P系，根據文(wen)獻確定成(cheng)(cheng)(cheng)分含量（表(biao)10)于1955年（昭和30年4月）制(zhi)成(cheng)(cheng)(cheng)鋼(gang)(gang)材。鎳是(shi)(shi)為了(le)防止銅(tong)引起表(biao)面缺(que)陷而(er)加入的(de)(de)。薄(bo)板(ban)的(de)(de)力(li)學性能和碳素鋼(gang)(gang)相(xiang)比沒有變化。 把薄(bo)板(ban)坯正(zheng)火(huo)處理后檢驗(yan)了(le)力(li)學性能和焊接性，腐蝕試驗(yan)進行了(le)酸、自來水及食鹽水的(de)(de)浸泡試驗(yan)和人工(gong)海水的(de)(de)干濕交替試驗(yan)。于1955年（昭和30年）在(zai)(zai)(zai)(zai)技術(shu)研究(jiu)所(suo)的(de)(de)屋頂上（工(gong)廠(chang)大氣）和新(xin)成(cheng)(cheng)(cheng)寮(liao)的(de)(de)院子里（郊(jiao)外大氣）進行了(le)6個月的(de)(de)暴曬試驗(yan)，結果證明(ming)比碳素鋼(gang)(gang)優(you)秀，在(zai)(zai)(zai)(zai)工(gong)廠(chang)大氣中是(shi)(shi)14%～22%,在(zai)(zai)(zai)(zai)郊(jiao)外大氣中是(shi)(shi)5%。

 b. 耐蝕鋼的基礎研究（第一次研究）

  同樣在1955年（昭和30年）稍晚于上述研(yan)究(jiu)，開(kai)始了(le)“耐蝕(shi)(shi)鋼(gang)的(de)基礎研(yan)究(jiu)”。目(mu)的(de)是為了(le)開(kai)發在大氣、水、海水等普通環境下耐蝕(shi)(shi)性(xing)優秀(xiu)的(de)鋼(gang)。把(ba)向低碳(tan)鎮(zhen)靜(jing)鋼(gang)中單獨或者組合添加了(le)Si(0.5～1.8)、Mn(0.8~1.2)、Cu(0.4)、P(0.08~0.16)、Cr(1.0)、Ni（0.5)(各(ge)為％）等20種(zhong)鋼(gang)作為試(shi)料(liao)。研(yan)究(jiu)結果簡述如下。

 ①. 耐候性(xing)

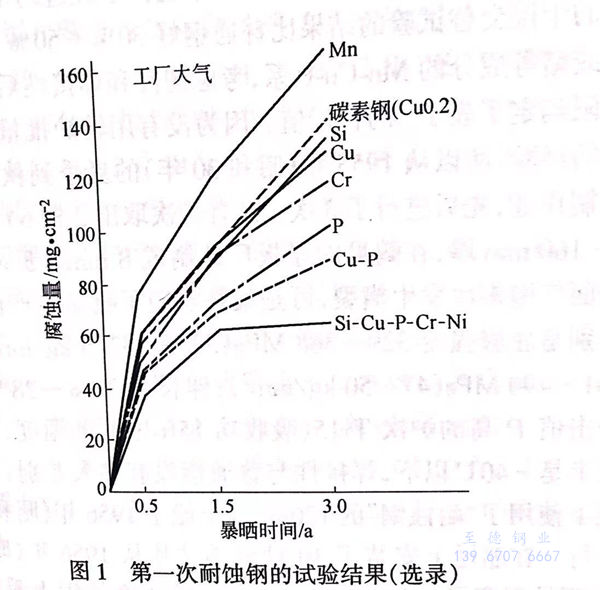

  在(zai)工廠大(da)氣(qi)(qi)中［1963年（昭和38年8月6日開始）］的腐蝕是郊外大(da)氣(qi)(qi)［1955年（昭和30年10月10日開始）］的一倍以上，化學成(cheng)分的影響明顯(xian)地顯(xian)現出來，P、Cu、Cr有(you)效(xiao)，Cu-P系Mn-Cu-P系、Si-Cu-P-Cr-Ni系鋼(gang)的腐蝕是普(pu)通鋼(gang)的75%~60%(圖1)。約1%的錳有(you)害，鎳長期有(you)效(xiao)，硅在(zai)郊外大(da)氣(qi)(qi)中特別(bie)有(you)效(xiao)。

  ②. 耐酸性

   在硫酸、鹽酸中磷非常有害，在硝酸中硅稍微(wei)有效(xiao)。

  ③. 對3%食鹽水、自來水、人工海水的耐蝕性

  在(zai)浸泡試驗(yan)中各鋼種沒有差別，在(zai)干(gan)濕交(jiao)替(ti)試驗(yan)中食鹽水和(he)海水中結果不(bu)一致，可(ke)是(shi)Ni系、Cu-P系、Mn-Cu系及Mn-Cu-P-Cr系對(dui)于(yu)二者(zhe)來說對(dui)比結果良(liang)好(hao)。

  ④. 力學性能和焊接性:

  磷和硫(liu)有降(jiang)低(di)韌性(xing)的傾向，可是轉(zhuan)爐生產的8mm鋼(gang)板、平爐生產的25mm鋼(gang)板良好，焊(han)接(jie)如果使用低(di)氫系的焊(han)條則沒有問題。

 c. 造船耐蝕鋼的(de)批量生產研究

  1955年(nian)(nian)（昭(zhao)和(he)30年(nian)(nian)2月12日）小巖來訪，因(yin)為他(ta)想在(zai)(zai)第二港(gang)口建(jian)設局橫濱整(zheng)備(bei)事(shi)務所直接(jie)經營建(jian)造(zao)的(de)(de)(de)(de)(de)(de)(de)(de)(de)挖泥運土船(chuan)(chuan)上(shang)試用(yong)耐(nai)(nai)蝕(shi)鋼(gang)(gang)(gang)(gang)(gang)(gang)，所以提出了(le)(le)(le)(le)生(sheng)產約50t8mm厚(hou)鋼(gang)(gang)(gang)(gang)(gang)(gang)板(ban)的(de)(de)(de)(de)(de)(de)(de)(de)(de)要求。那時上(shang)述的(de)(de)(de)(de)(de)(de)(de)(de)(de)基(ji)礎(chu)研(yan)究(jiu)早已開(kai)始，雖然因(yin)大氣暴曬(shai)的(de)(de)(de)(de)(de)(de)(de)(de)(de)數據不全而(er)感(gan)到為難，但(dan)是因(yin)為是難得的(de)(de)(de)(de)(de)(de)(de)(de)(de)良機(ji)，所以接(jie)受了(le)(le)(le)(le)。由于政府機(ji)關(guan)預算的(de)(de)(de)(de)(de)(de)(de)(de)(de)關(guan)系希望以普(pu)(pu)通(tong)(tong)鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)(de)價(jia)格進(jin)行(xing)購入，也考慮到焊(han)接(jie)作(zuo)業(ye)把強(qiang)度(du)定(ding)為與普(pu)(pu)通(tong)(tong)鋼(gang)(gang)(gang)(gang)(gang)(gang)相同(tong)。在(zai)(zai)所進(jin)行(xing)的(de)(de)(de)(de)(de)(de)(de)(de)(de)“耐(nai)(nai)蝕(shi)鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)(de)研(yan)究(jiu)”中選擇了(le)(le)(le)(le)經過約1個月的(de)(de)(de)(de)(de)(de)(de)(de)(de)人工(gong)(gong)海水(shui)的(de)(de)(de)(de)(de)(de)(de)(de)(de)干濕(shi)交替(ti)試驗(yan)的(de)(de)(de)(de)(de)(de)(de)(de)(de)結果比普(pu)(pu)通(tong)(tong)鋼(gang)(gang)(gang)(gang)(gang)(gang)好30%~50%、不含有(you)高成(cheng)(cheng)本鎳或鉻(ge)等(deng)成(cheng)(cheng)分(fen)的(de)(de)(de)(de)(de)(de)(de)(de)(de)Mn-Cu-P系，考慮韌性(xing)和(he)焊(han)接(jie)性(xing)后將銅(tong)和(he)磷(lin)定(ding)為下限(xian)確定(ding)了(le)(le)(le)(le)表(biao)1的(de)(de)(de)(de)(de)(de)(de)(de)(de)目標值(zhi)。因(yin)為沒有(you)用(yong)轉爐(lu)批(pi)量生(sheng)產高級(ji)鎮靜鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)(de)經驗(yan)，所以從(cong)1955年(nian)(nian)（昭(zhao)和(he)30年(nian)(nian)）的(de)(de)(de)(de)(de)(de)(de)(de)(de)夏季(ji)到秋季(ji)研(yan)究(jiu)了(le)(le)(le)(le)煉鋼(gang)(gang)(gang)(gang)(gang)(gang)軋制(zhi)(zhi)作(zuo)業(ye)，先后進(jin)行(xing)了(le)(le)(le)(le)3次(ci)。從(cong)各爐(lu)次(ci)取出2根6t鋼(gang)(gang)(gang)(gang)(gang)(gang)錠(ding)開(kai)坯到156~160mm厚(hou)，在(zai)(zai)鶴見的(de)(de)(de)(de)(de)(de)(de)(de)(de)厚(hou)板(ban)廠軋制(zhi)(zhi)成(cheng)(cheng)8mmx5'x20'.雖然因(yin)表(biao)面氣泡多次(ci)發(fa)生(sheng)橫裂，可(ke)是最(zui)終實(shi)現(xian)了(le)(le)(le)(le)批(pi)量生(sheng)產的(de)(de)(de)(de)(de)(de)(de)(de)(de)目標。強(qiang)度(du)分(fen)別是屈服(fu)強(qiang)度(du)329~368 MPa(33.5~37.5kg/m㎡),抗拉強(qiang)度(du)461~490 MPa(47~50kg/m㎡),伸長率(lv)26%~28%.V形缺(que)口沖(chong)擊(ji)值(zhi)P高的(de)(de)(de)(de)(de)(de)(de)(de)(de)爐(lu)次(ci)Tr15(吸收功15ft-lb時的(de)(de)(de)(de)(de)(de)(de)(de)(de)溫度(du)）是－20℃,而(er)大半是－40℃以下，焊(han)接(jie)性(xing)與普(pu)(pu)通(tong)(tong)鋼(gang)(gang)(gang)(gang)(gang)(gang)沒有(you)多大差別。在(zai)(zai)甲(jia)板(ban)和(he)外(wai)板(ban)上(shang)使用(yong)了(le)(le)(le)(le)“耐(nai)(nai)蝕(shi)鋼(gang)(gang)(gang)(gang)(gang)(gang)”的(de)(de)(de)(de)(de)(de)(de)(de)(de)120m3運土船(chuan)(chuan)于1956年(nian)(nian)（昭(zhao)和(he)31年(nian)(nian)）下水(shui)運行(xing)。在(zai)(zai)船(chuan)(chuan)尾上(shang)安裝(zhuang)了(le)(le)(le)(le)10種鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)(de)試片從(cong)1956年(nian)(nian)（昭(zhao)和(he)31年(nian)(nian)3月）開(kai)始觀察了(le)(le)(le)(le)1年(nian)(nian)半的(de)(de)(de)(de)(de)(de)(de)(de)(de)腐(fu)(fu)蝕(shi)情況，除了(le)(le)(le)(le)在(zai)(zai)鉻(ge)鋼(gang)(gang)(gang)(gang)(gang)(gang)上(shang)看到孔(kong)蝕(shi)以外(wai)，在(zai)(zai)其(qi)他(ta)鋼(gang)(gang)(gang)(gang)(gang)(gang)種之間沒有(you)看出差別。然而(er)在(zai)(zai)從(cong)1956年(nian)(nian)（昭(zhao)和(he)31年(nian)(nian)9月）開(kai)始的(de)(de)(de)(de)(de)(de)(de)(de)(de)1年(nian)(nian)的(de)(de)(de)(de)(de)(de)(de)(de)(de)暴曬(shai)試驗(yan)，工(gong)(gong)廠和(he)郊外(wai)大氣中“耐(nai)(nai)蝕(shi)鋼(gang)(gang)(gang)(gang)(gang)(gang)”的(de)(de)(de)(de)(de)(de)(de)(de)(de)腐(fu)(fu)蝕(shi)率(lv)分(fen)別是普(pu)(pu)通(tong)(tong)鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)(de)86%和(he)95%。另外(wai)，根據小巖連續進(jin)行(xing)約8年(nian)(nian)觀察和(he)用(yong)試驗(yan)孔(kong)測定(ding)板(ban)厚(hou)的(de)(de)(de)(de)(de)(de)(de)(de)(de)報告,，試制(zhi)(zhi)的(de)(de)(de)(de)(de)(de)(de)(de)(de)Mn-Cu-P系鋼(gang)(gang)(gang)(gang)(gang)(gang)涂(tu)漆的(de)(de)(de)(de)(de)(de)(de)(de)(de)損耗、包括(kuo)浸水(shui)部的(de)(de)(de)(de)(de)(de)(de)(de)(de)孔(kong)蝕(shi)或點蝕(shi)、腐(fu)(fu)蝕(shi)減量等(deng)均少(shao)。一(yi)般認為耐(nai)(nai)候鋼(gang)(gang)(gang)(gang)(gang)(gang)在(zai)(zai)被水(shui)或海水(shui)潤濕(shi)的(de)(de)(de)(de)(de)(de)(de)(de)(de)環境中不能生(sheng)成(cheng)(cheng)良好的(de)(de)(de)(de)(de)(de)(de)(de)(de)銹層，可(ke)是也有(you)對腐(fu)(fu)蝕(shi)有(you)效的(de)(de)(de)(de)(de)(de)(de)(de)(de)事(shi)實(shi)，經12年(nian)(nian)使用(yong)后的(de)(de)(de)(de)(de)(de)(de)(de)(de)耐(nai)(nai)候鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)(de)(de)(de)(de)(de)(de)舵板(ban)部與含有(you)0.2%Cu的(de)(de)(de)(de)(de)(de)(de)(de)(de)SS41鋼(gang)(gang)(gang)(gang)(gang)(gang)進(jin)行(xing)比較(jiao)，壽命相當(dang)于1.4倍。

 d. 耐候(hou)鋼的市(shi)場銷(xiao)售

 日本不銹鋼(gang)管公司實現“耐(nai)(nai)蝕(shi)鋼(gang)”工業化(hua)的(de)目(mu)標后(hou)，從(cong)1957年(nian)(nian)(nian)(nian)（昭和(he)(he)32年(nian)(nian)(nian)(nian)）開始市場(chang)銷售(shou)，把鋼(gang)種名改為(wei)(wei)“耐(nai)(nai)候(hou)鋼(gang)”。在(zai)此之前被稱(cheng)(cheng)為(wei)(wei)“高(gao)強度耐(nai)(nai)蝕(shi)低合金鋼(gang)”、“含銅鋼(gang)”、“大氣耐(nai)(nai)蝕(shi)鋼(gang)”、“耐(nai)(nai)風化(hua)鋼(gang)”等(deng)，翻開鐵連發(fa)行的(de)月刊文獻摘錄集“煉鐵技術(shu)(shu)總覽(lan)”，就可(ke)以(yi)看(kan)到作者在(zai)1958年(nian)(nian)(nian)(nian)（昭和(he)(he)33年(nian)(nian)(nian)(nian)）的(de)報告中(zhong)提到首先使用“耐(nai)(nai)候(hou)鋼(gang)”名稱(cheng)(cheng)的(de)是(shi)(shi)嚆(hao)矢，“耐(nai)(nai)候(hou)鋼(gang)”名稱(cheng)(cheng)被普遍使用是(shi)(shi)1963年(nian)(nian)(nian)(nian)（昭和(he)(he)38年(nian)(nian)(nian)(nian)）以(yi)后(hou)。商品名因為(wei)(wei)是(shi)(shi)Cu-P系在(zai)前面(mian)加(jia)上“Cup”定為(wei)(wei)“Cuploy”、“Cupten”鋼(gang)。銅和(he)(he)磷(lin)有(you)(you)效的(de)問(wen)題雖然(ran)已(yi)有(you)(you)定論，但是(shi)(shi)在(zai)日本沒有(you)(you)長期暴曬(shai)的(de)數據(ju)。因此，于(yu)1957年(nian)(nian)(nian)(nian)（昭和(he)(he)32年(nian)(nian)(nian)(nian)）夏季(ji)在(zai)鐵道技術(shu)(shu)研究所偶然(ran)看(kan)到“試(shi)驗(yan)報告”時，我感到高(gao)興(xing)。報告中(zhong)敘述了從(cong)1919年(nian)(nian)(nian)(nian)（大正(zheng)8年(nian)(nian)(nian)(nian)）經過了40年(nian)(nian)(nian)(nian)的(de)日豐線(xian)川(chuan)南(nan)－高(gao)鍋(guo)間的(de)小丸(wan)川(chuan)橋梁(liang)的(de)梁(liang)架上，腐(fu)蝕(shi)輕微的(de)部分銅和(he)(he)磷(lin)分別含有(you)(you)0.14%和(he)(he)0.02%,比腐(fu)蝕(shi)嚴重的(de)部分0.008%和(he)(he)0.012%高(gao)，這是(shi)(shi)珍貴的(de)證(zheng)據(ju)。

 Cuploy鋼(gang)除了(le)用于(yu)(yu)車輛和(he)(he)護欄等以(yi)外，小(xiao)名濱工(gong)程事(shi)務(wu)所于(yu)(yu)1957年(nian)（昭和(he)(he)32年(nian)3月）建成的(de)50t載重(zhong)運貨船上(shang)(shang)也(ye)采(cai)用了(le)15tCuploy鋼(gang)。以(yi)后又增加(jia)了(le)降低碳改善加(jia)工(gong)性的(de)容(rong)器用鋼(gang)，把磷替“換成鉻提(ti)高焊接性的(de)鋼(gang)種。關于(yu)(yu)以(yi)上(shang)(shang)的(de)“耐蝕(shi)鋼(gang)的(de)研究和(he)(he)“耐候鋼(gang)板的(de)材質”［10]于(yu)(yu)1959年(nian)（昭和(he)(he)34年(nian)）在鐵鋼(gang)協會上(shang)(shang)進(jin)行了(le)介紹，而且八(ba)幡制鐵公(gong)司也(ye)在第2年(nian)表了(le)Cu-P-Ti系的(de)耐候鋼(gang)［19]的(de)研究結(jie)果。

4. 耐候(hou)高強度(du)鋼的(de)誕生

 a. 第二次耐蝕鋼的研究

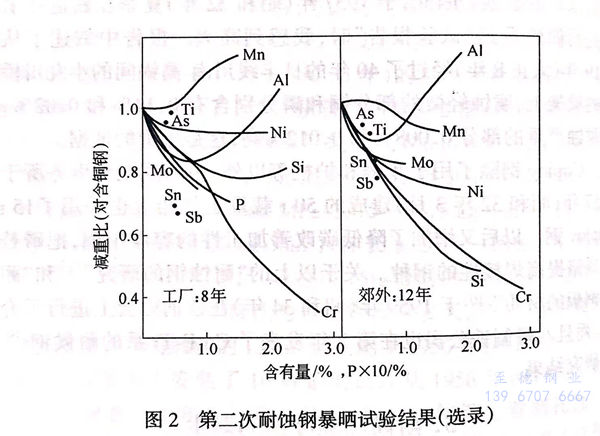

  把探求比(bi)Mn-Cu-P系更優秀的(de)(de)(de)鋼種(zhong)作為目標，首先全面(mian)地查閱(yue)了(le)(le)(le)50篇以上的(de)(de)(de)文獻(xian)，發(fa)現存在意(yi)見不一致或(huo)數據(ju)短缺的(de)(de)(de)問題，因此無論如何(he)也得靠自(zi)己來確定(ding)而(er)沒有別的(de)(de)(de)方法，于是(shi)(shi)熔煉(lian)了(le)(le)(le)Cu（～0.66)系，在銅的(de)(de)(de)基礎上添(tian)加了(le)(le)(le)Mn(~1.5)、Si(~1.6)、P（～0.134)、Cr(~3)、Ni(~2)、Mo(~1)、Ti(~0.5)、Al(~2.2)、Sb(0.55)、Sn(0.52)、As(0.33)、B(0.009)(各(ge)為％）的(de)(de)(de)二元(yuan)到六元(yuan)系的(de)(de)(de)鋼，加上比(bi)較材合計117種(zhong)鋼的(de)(de)(de)試(shi)片按照第(di)一研究進行了(le)(le)(le)各(ge)種(zhong)試(shi)驗(yan)(yan)。大氣(qi)暴曬(shai)試(shi)驗(yan)(yan)從(cong)1957年（昭和32年4月）開(kai)始，在經過(guo)半年、3年、8年（工(gong)(gong)廠）、12年（郊外）試(shi)驗(yan)(yan)之后，測定(ding)解析了(le)(le)(le)腐蝕量(liang)(圖2),作為日本(ben)的(de)(de)(de)數據(ju)來說，可以認(ren)為是(shi)(shi)試(shi)驗(yan)(yan)時間最長而(er)且最詳細的(de)(de)(de)數據(ju)。結果(guo)與第(di)一次研究非(fei)常(chang)一致，合金(jin)元(yuan)素的(de)(de)(de)效(xiao)果(guo)在工(gong)(gong)廠大氣(qi)中的(de)(de)(de)順序(xu)是(shi)(shi)P>Cu>Mo>Si、Cr;郊外大氣(qi)中的(de)(de)(de)順序(xu)是(shi)(shi)P>Cu>Si>Cr;含(han)P系的(de)(de)(de)銹的(de)(de)(de)外觀優秀。As、Sb、Sn是(shi)(shi)有效(xiao)的(de)(de)(de)，Mn或(huo)Al、Ti大量(liang)添(tian)是(shi)(shi)有害的(de)(de)(de)。本(ben)研究成為了(le)(le)(le)開(kai)發(fa)“耐候高強度鋼”的(de)(de)(de)基礎。

 b. 耐候高強度鋼的(de)試制

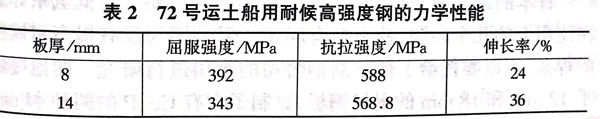

 1959年(nian)（昭和34年(nian)5月16日(ri)）小巖再次來(lai)訪，在第二年(nian)3月預定竣(jun)工的(de)(de)(de)120㎡3的(de)(de)(de)第72號運(yun)土船的(de)(de)(de)外板(ban)和甲板(ban)的(de)(de)(de)一部分(fen)上(shang)提(ti)出(chu)過(guo)減(jian)(jian)重比(bi)（對含銅鋼(gang)）試用(yong)3噸8mm厚(hou)的(de)(de)(de)耐(nai)(nai)候鋼(gang)，并(bing)希(xi)望用(yong)含鉻的(de)(de)(de)“耐(nai)(nai)候高強度鋼(gang)”制(zhi)造.曾對鉻的(de)(de)(de)效果抱有(you)希(xi)望，可是直到1965年(nian)（昭和40年(nian)）才把“耐(nai)(nai)海洋環境性”包(bao)括在耐(nai)(nai)候性之(zhi)中(zhong)(zhong)。根據第二次研究的(de)(de)(de)中(zhong)(zhong)間結果生產了表1的(de)(de)(de)Cu-P-Cr-Mo系鋼(gang)，它的(de)(de)(de)力學性能示于表2,并(bing)在甲板(ban)和外板(ban)的(de)(de)(de)一部分(fen)上(shang)使用(yong)，4年(nian)間的(de)(de)(de)減(jian)(jian)厚(hou)量是普通(tong)鋼(gang)的(de)(de)(de)一半。

 因(yin)為各(ge)種結果都滿意，所以于1961年（昭和36年5月）開始市售“耐候(hou)高強度鋼Cupten”。“Cuploy”、“Cupten”雖然以后(hou)被改為“CUPLOY”、“CUPTEN”，現在(zai)大部(bu)分鋼已不(bu)含(han)磷成分，但(dan)是仍作為耐候(hou)鋼的商品名在(zai)使用著(zhu)。

 c. 鋼種的多(duo)樣化(hua)

 以(yi)后，在(zai)(zai)第(di)二次基礎研(yan)究中(zhong)(zhong)追加(jia)(jia)了(le)幾(ji)項實(shi)用試驗(yan)。因為(wei)一般認為(wei)純凈鋼(gang)(gang)耐(nai)(nai)腐蝕性(xing)強，所以(yi)對(dui)轉爐生產(chan)的(de)低碳(tan)原鋼(gang)(gang)（表(biao)1)進行了(le)確認。結果證明雖然(ran)對(dui)硫酸、鹽酸耐(nai)(nai)蝕性(xing)強，可是耐(nai)(nai)候性(xing)有問(wen)題(ti)。1958年(nian)(nian)（昭(zhao)和(he)33年(nian)(nian)），用組合(he)添加(jia)(jia)P、Cr、Cu和(he)Al、Mo、Ni、Ti的(de)47種鋼(gang)(gang)種開始進行第(di)三(san)次暴曬(shai)試驗(yan)。4年(nian)(nian)后的(de)試驗(yan)結果證明：P-Cu-Cr系添加(jia)(jia)多量(liang)的(de)A1(0.3%~1.6%)在(zai)(zai)工(gong)廠大氣(qi)中(zhong)(zhong)的(de)結果不好；Cu-P系酸洗材或(huo)未(wei)酸洗材長期沒有看(kan)出差別；0.095%以(yi)下(xia)的(de)磷(lin)或(huo)1.5%以(yi)下(xia)的(de)鉻越(yue)多越(yue)有效，銅和(he)磷(lin)并(bing)用效果顯著。在(zai)(zai)1961年(nian)(nian)（昭(zhao)和(he)36年(nian)(nian)），為(wei)了(le)與以(yi)前的(de)市(shi)售鋼(gang)(gang)的(de)性(xing)能進行比較(jiao)，開始了(le)第(di)四次暴曬(shai)試驗(yan)。為(wei)適應1963年(nian)(nian)（昭(zhao)和(he)38年(nian)(nian)6月）制定的(de)鐵(tie)道車輛用國(guo)有鐵(tie)路的(de)標準，于1965年(nian)(nian)（昭(zhao)和(he)40年(nian)(nian)10月）開發成功了(le)含(han)鎳的(de)Cupten R鋼(gang)(gang)，1966年(nian)(nian)（昭(zhao)和(he)41年(nian)(nian)6月）正式在(zai)(zai)JRS上(shang)登(deng)錄，并(bing)且為(wei)滿(man)足加(jia)(jia)工(gong)性(xing)的(de)要求生產(chan)了(le)降低碳(tan)的(de)CuptenR鋼(gang)(gang)，出自于對(dui)焊接性(xing)的(de)重視生產(chan)了(le)不含(han)磷(lin)的(de)Cu-Cr-Mo系鋼(gang)(gang)（需要時添加(jia)(jia)釩(fan)）。

5. 焊接材料和(he)表面處(chu)理的開發以(yi)及委(wei)托第三者進行的暴曬試驗

 日本的(de)耐(nai)候(hou)鋼一直是(shi)把(ba)焊(han)接作為(wei)前提(ti)(ti)，只要(yao)注意低氫系(xi)焊(han)條(tiao)(tiao)在使(shi)用上的(de)幾個問題，就(jiu)不會有問題。但(dan)是(shi)因為(wei)沒有提(ti)(ti)高耐(nai)候(hou)性的(de)焊(han)條(tiao)(tiao)，所以(yi)委托給了(le)(le)神戶制鋼公司的(de)有川進(jin)(jin)行(xing)研究。向他提(ti)(ti)供了(le)(le)12mm和18mm的(de)耐(nai)候(hou)鋼板(ban)，試制了(le)(le)含有Cu、P的(de)兩種Φ4mm的(de)焊(han)條(tiao)(tiao)，檢驗了(le)(le)焊(han)接時(shi)的(de)裂紋(wen)（Fisco法）、焊(han)縫性能、焊(han)接金屬的(de)耐(nai)候(hou)性（保持30℃、250h)等，成功地開發了(le)(le)能夠滿(man)足需要(yao)的(de)焊(han)條(tiao)(tiao),以(yi)后還協助進(jin)(jin)行(xing)了(le)(le)改進(jin)(jin)。

 因為苛刻的氣候(hou)條件或(huo)者由于(yu)日本人潔癖的民(min)族特(te)點(dian)，不愿意看到色調不均勻或(huo)由銹引起(qi)的污染，裸露(lu)使用沒(mei)有絲毫發(fa)展，因此感(gan)到有必要進(jin)行某種表面處(chu)(chu)(chu)理(li)，于(yu)是我(wo)于(yu)1960年(nian)（昭和(he)(he)35年(nian)）夏(xia)季訪(fang)問了(le)日本磷化(hua)處(chu)(chu)(chu)理(li)（パーカライジン）公司的內野研究(jiu)所(suo)所(suo)長和(he)(he)德永氏。前年(nian)秋天富士鐵(tie)(tie)廠的九田來公司探詢簽訂了(le)研究(jiu)合同，同年(nian)春天八幡制鐵(tie)(tie)公司的大(da)竹(zhu)委托(tuo)了(le)除去初期銹的研究(jiu)課題。由此可見大(da)家都在考慮同樣(yang)的問題。磷化(hua)處(chu)(chu)(chu)理(li)（パーカライジン）公司于(yu)1961年(nian)（昭和(he)(he)36年(nian)）設計出(chu)了(le)氧化(hua)促進(jin)法，1963年(nian)（昭和(he)(he)38年(nian)）以(yi)后提供(gong)實用，并(bing)于(yu)1965年(nian)（昭和(he)(he)40年(nian)）開發(fa)成功(gong)了(le)獨特(te)的處(chu)(chu)(chu)理(li)技術.我(wo)認為這對日本的耐候(hou)鋼裸露(lu)使用的普及做出(chu)了(le)很大(da)貢(gong)獻(xian)。

 耐候鋼(gang)是(shi)根據長期有計(ji)劃(hua)的(de)(de)(de)試驗所掌握的(de)(de)(de)經驗和(he)知(zhi)識而研(yan)制的(de)(de)(de)鋼(gang)種，如果(guo)能夠(gou)搞清楚銹的(de)(de)(de)生(sheng)成和(he)腐蝕(shi)機構(gou)的(de)(de)(de)話，那么(me)就可以(yi)更合(he)理(li)地設計(ji)合(he)金成分了。因此從1965年（昭和(he)40年）開始，松(song)島(dao)、上(shang)野(ye)兩(liang)位推進了銹的(de)(de)(de)研(yan)究(jiu)。銹的(de)(de)(de)研(yan)究(jiu)從1967年（昭和(he)42年）到1968年（昭和(he)43年），下平、增子、岡田、細井、寺(si)前(qian)、小(xiao)若以(yi)及其他人也(ye)在與金屬、鋼(gang)鐵(tie)有關的(de)(de)(de)學會上(shang)發(fa)表(biao)了他們的(de)(de)(de)研(yan)究(jiu)成果(guo)。

 日(ri)本各(ge)公司開發的鋼缺乏(fa)長期(qi)的實際的業績，因(yin)為沒有正(zheng)確的耐候性的促進試驗方(fang)法，所以(yi)很難(nan)獲得需(xu)要者的信(xin)任(ren)。因(yin)此委托(tuo)有權威的機(ji)關(guan)進行了(le)暴曬試驗。

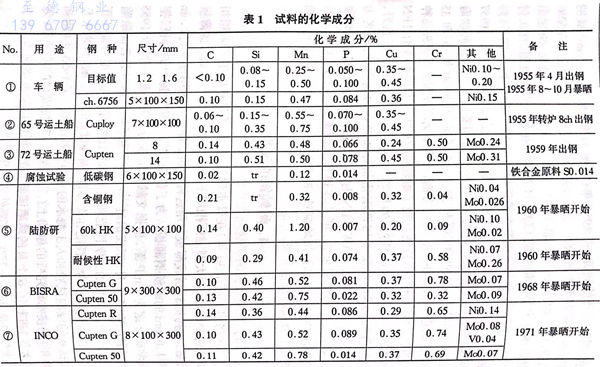

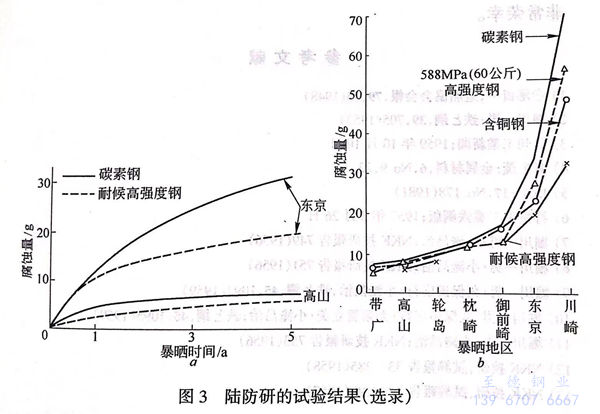

 有知名學者參與的(de)(de)(de)(de)(de)在日(ri)本全國(guo)7個(ge)地區進(jin)(jin)行(xing)(xing)暴(bao)曬試(shi)(shi)(shi)(shi)驗(yan)的(de)(de)(de)(de)(de)陸上鐵骨構造物防蝕研(yan)(yan)究(jiu)會（陸防研(yan)(yan)）也(ye)與日(ri)本鋼(gang)管公司有關(guan)系，所以讓他們(men)把包(bao)括含(han)銅鋼(gang)、高強(qiang)度鋼(gang)、耐候性高強(qiang)度鋼(gang)的(de)(de)(de)(de)(de)試(shi)(shi)(shi)(shi)料(liao)（表(biao)1),從(cong)1960~1961年（昭和35~36年）進(jin)(jin)行(xing)(xing)了(le)5年的(de)(de)(de)(de)(de)暴(bao)曬試(shi)(shi)(shi)(shi)驗(yan)。圖3示出結果的(de)(de)(de)(de)(de)一例，該(gai)結果常(chang)常(chang)作為貴(gui)重(zhong)的(de)(de)(de)(de)(de)資料(liao)被引用，該(gai)研(yan)(yan)究(jiu)獲得了(le)1968年（昭和43年）學振97委(wei)的(de)(de)(de)(de)(de)技術獎。然后又委(wei)托給美國(guo) North Carolina 州(zhou)的(de)(de)(de)(de)(de)位于Kure Beach的(de)(de)(de)(de)(de) Internation-al Nickel Co.(INCO)的(de)(de)(de)(de)(de)試(shi)(shi)(shi)(shi)驗(yan)場(chang)和英國(guo)倫敦的(de)(de)(de)(de)(de)英國(guo)鋼(gang)鐵研(yan)(yan)究(jiu)所（BISRA)進(jin)(jin)行(xing)(xing)了(le)試(shi)(shi)(shi)(shi)驗(yan)（表(biao)1).前(qian)者研(yan)(yan)究(jiu)的(de)(de)(de)(de)(de)是COR-TEN 鋼(gang)使用過(guo)的(de)(de)(de)(de)(de)場(chang)所。1967年4月(yue)(yue)14日(ri)前(qian)往現(xian)場(chang)進(jin)(jin)行(xing)(xing)談判，從(cong)1971年1月(yue)(yue)開始(shi)進(jin)(jin)行(xing)(xing)暴(bao)曬試(shi)(shi)(shi)(shi)驗(yan)。BISRA于1967年11月(yue)(yue)17日(ri)商洽后，從(cong)1968年初(chu)開始(shi)試(shi)(shi)(shi)(shi)驗(yan)，1970年11月(yue)(yue)17日(ri)曾(ceng)經觀察過(guo)現(xian)場(chang)。KureBeach的(de)(de)(de)(de)(de)試(shi)(shi)(shi)(shi)驗(yan)結果表(biao)明與距海岸800ft的(de)(de)(de)(de)(de)場(chang)所相(xiang)比，80ft的(de)(de)(de)(de)(de)場(chang)所的(de)(de)(de)(de)(de)耐候鋼(gang)的(de)(de)(de)(de)(de)效果明顯(xian)地顯(xian)現(xian)出來，腐蝕量約為碳(tan)素鋼(gang)的(de)(de)(de)(de)(de)60%。

6. 結語(yu)

  日本(ben)的(de)氣候(hou)容(rong)易使(shi)(shi)鋼生銹，可是(shi)耐(nai)候(hou)鋼的(de)引進(jin)普及(ji)較慢(man)，在(zai)(zai)20世(shi)紀(ji)50年(nian)代(dai)（昭(zhao)(zhao)和(he)(he)30年(nian)代(dai)）勉強(qiang)開(kai)(kai)始了開(kai)(kai)發(fa)(fa)和(he)(he)生產(chan)(chan)。然而所謂的(de)耐(nai)候(hou)鋼裸露使(shi)(shi)用(yong)進(jin)人(ren)(ren)(ren)20世(shi)紀(ji)60年(nian)代(dai)（昭(zhao)(zhao)和(he)(he)40年(nian)代(dai)）后還是(shi)在(zai)(zai)緩慢(man)地進(jin)行嘗試，由于(yu)經濟(ji)不(bu)(bu)景氣引起的(de)節能(neng)、省力的(de)風潮，使(shi)(shi)耐(nai)候(hou)鋼正式(shi)地應用(yong)于(yu)橋梁，進(jin)入20世(shi)紀(ji)70年(nian)代(dai)（昭(zhao)(zhao)和(he)(he)50年(nian)代(dai)）后才勉強(qiang)走(zou)上了正軌。本(ben)公司(si)(si)在(zai)(zai)開(kai)(kai)發(fa)(fa)上花(hua)費的(de)人(ren)(ren)(ren)力和(he)(he)財力長(chang)期(qi)(qi)得不(bu)(bu)到(dao)回報。預想(xiang)以外的(de)障礙(ai)是(shi)日本(ben)人(ren)(ren)(ren)對沒有(you)實用(yong)業(ye)績的(de)產(chan)(chan)品持拒絕態度(du)、不(bu)(bu)喜歡看到(dao)使(shi)(shi)用(yong)初期(qi)(qi)銹的(de)污染和(he)(he)色(se)調不(bu)(bu)均勻的(de)民(min)族特(te)點(dian)或(huo)者(zhe)(zhe)過密(mi)的(de)人(ren)(ren)(ren)口(kou)密(mi)度(du)。像耐(nai)候(hou)鋼那樣的(de)一般(ban)的(de)結(jie)構(gou)鋼，即使(shi)(shi)標(biao)榜本(ben)公司(si)(si)的(de)產(chan)(chan)品而長(chang)期(qi)(qi)沒有(you)充分(fen)的(de)實用(yong)業(ye)的(de)話，那么(me)(me)既不(bu)(bu)會被用(yong)戶所接(jie)受，還需要在(zai)(zai)新(xin)鋼種(zhong)的(de)普及(ji)上做大量的(de)設計指導工作，所以各公司(si)(si)從(cong)最初開(kai)(kai)始，就和(he)(he)知名學者(zhe)(zhe)或(huo)用(yong)戶結(jie)合共(gong)同進(jin)行了開(kai)(kai)發(fa)(fa)。不(bu)(bu)管怎(zen)么(me)(me)說，自(zi)己(ji)生產(chan)(chan)、命名、培育的(de)鋼已經被用(yong)在(zai)(zai)每天上班的(de)京濱大廈(sha)［1968年(nian)（昭(zhao)(zhao)和(he)(he)43年(nian)）建設］等建筑上，作為技術(shu)人(ren)(ren)(ren)員感(gan)到(dao)非(fei)常榮(rong)幸。
