這類鋼實際上是在Cr13型馬氏體不銹鋼的基礎上降低含碳量，加入鎳、鉬元素（在制造鑄件時，為凈化鋼水，降低夾雜物含量等目的，有時適當添加稀土元素）而發展起來的，是具有較高強度、韌性和一定耐腐蝕性的優良鋼種。常用來生產制造重要的軸、殼體鍛件或水輪機葉片、葉輪等鑄件。
該(gai)類鋼所(suo)以在熱(re)處理(li)后具有(you)高(gao)的強度、塑(su)性、韌性，是由其(qi)成分及(ji)熱(re)處理(li)后可獲得的組織所(suo)決(jue)定的。
該鋼(gang)具有(you)低的(de)(de)(de)含(han)碳量，一般為(wei)(wei)不大于0.07%,有(you)的(de)(de)(de)更低，這就使(shi)鋼(gang)淬火后(hou)可(ke)獲得(de)低碳馬(ma)(ma)氏(shi)(shi)(shi)體(ti)組(zu)織。目前，比較普遍的(de)(de)(de)觀點(dian)認為(wei)(wei)，碳和(he)合金(jin)成分是影響馬(ma)(ma)氏(shi)(shi)(shi)體(ti)形(xing)態的(de)(de)(de)主要(yao)因素，在低碳合金(jin)中，淬火后(hou)形(xing)成板條(tiao)狀馬(ma)(ma)氏(shi)(shi)(shi)體(ti)，其內(nei)部亞結構以晶體(ti)內(nei)密(mi)度很(hen)高(gao)的(de)(de)(de)位(wei)(wei)錯(cuo)(cuo)為(wei)(wei)主，因此(ci)，又稱板條(tiao)狀馬(ma)(ma)氏(shi)(shi)(shi)體(ti)為(wei)(wei)位(wei)(wei)錯(cuo)(cuo)馬(ma)(ma)氏(shi)(shi)(shi)體(ti)。位(wei)(wei)錯(cuo)(cuo)產生較大的(de)(de)(de)強化作用，使(shi)板條(tiao)馬(ma)(ma)氏(shi)(shi)(shi)體(ti)有(you)較高(gao)的(de)(de)(de)強度。而極低的(de)(de)(de)含(han)碳量將鋼(gang)產生脆性的(de)(de)(de)因素降(jiang)到最少(shao)，這又使(shi)其具有(you)了較高(gao)的(de)(de)(de)韌(ren)性。
4%~6%鎳元素的加入，首先促進了奧氏體的穩定性，還減少了由于低碳和鉬元素加入可能引起的增加δ鐵素體的作用，降低了鋼的相變點。據測試，鍛造的0Cr13Ni4Mo材料的Ac1溫度比0Cr13或1Cr13的Ac1溫度降低約200℃,依具體成分的不同，在550~630℃之間。Ms點溫度降低100~150℃,為220~260℃。
Ac1點溫度的降低，可使這類鋼淬火后在略高于Ac,溫度回火，獲得具有保留板條馬氏體位向的索氏體基體上分布一定量的誘導奧氏體，提高了材料的塑性、韌性。
Ms點的降低，雖然對轉變組織的性能有不利影響，但是對這種成分不銹鋼的不利作用已難以顯現。
這類鋼(gang)的淬透(tou)性(xing)好，0Cr13Ni4Mo鍛件在(zai)ф400mm軸的斷面檢定，表面至中心的硬度差不(bu)大于50HB.

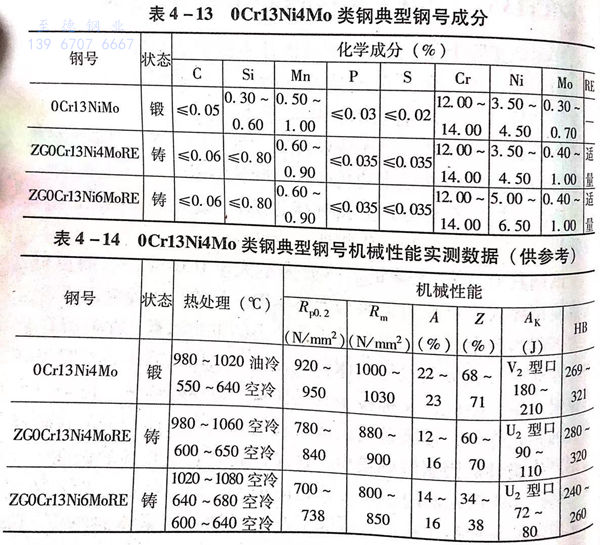

這類鋼幾個典型(xing)牌號的成分及機械性能標準(zhun)見(jian)表4-13和表4-14。
這類鋼常見的(de)熱(re)處理方式有(you)退火和淬火回火。
1. 退火

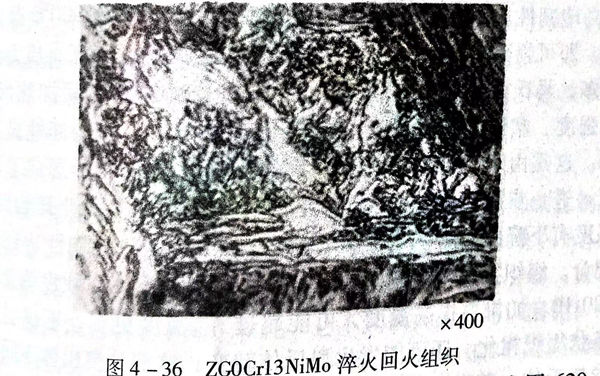

這類鋼的合金成分構成促進了奧氏體的穩定化，使鋼具有較強的空冷自硬性。有試驗表明，在高溫加熱后，即使以緩慢速度冷卻，組織中也會存在一定量的貝氏體和馬氏體并保持高的硬度。試驗還表明，只有將其加熱到Ac1或略高于Ac1溫度，保溫后空冷或爐冷，可獲得240~270HBS的硬度，組織為鐵素體和。碳化物的混合物，并存在一定量的誘導奧氏體。見圖4-36。
因此，這(zhe)類(lei)鋼的(de)鍛(duan)后或鑄后退火加(jia)熱(re)溫度(du)可(ke)選用620~660℃.單件保溫時間按(an)1~1.2min/mm考慮。
退火冷(leng)卻可采用空冷(leng)或爐(lu)冷(leng)方式(shi)。
2. 0Cr13Ni4Mo鍛件的淬火和回火
雖然0Cr13Ni4Mo馬氏體不銹鋼的Ac3點溫度較低，810~830℃,但含有較高的合金元素鉻、鎳，為保證合金碳化物充分溶解和奧氏體內成分的均勻化，淬火溫度應高些。試驗表明，淬火溫度在980~1040℃區間是合適的，回火后可獲得高強度和塑韌性。與在低于980℃淬火效果相比，在相同韌性條件下，有更高的強度。淬火溫度高于1100℃,會產生較多的殘留奧氏體。同時有晶粒長大的危險。
由于(yu)奧氏(shi)體(ti)較穩定，采用(yong)空冷(leng)也可以獲得足夠的馬氏(shi)體(ti)和高(gao)的硬度(du)。但(dan)為保證更高(gao)的淬透性和強韌(ren)性，建議采用(yong)油冷(leng)卻(que)率火。對(dui)于(yu)大(da)鍛(duan)件油冷(leng)卻(que)時，應(ying)適當控制出油溫度(du)，防止(zhi)淬火應(ying)力過大(da)而產(chan)生裂紋。也可以采用(yong)油冷(leng)－空冷(leng)－油冷(leng)－空冷(leng)的間斷冷(leng)卻(que)方(fang)式。出油時表面溫度(du)控制在100℃左右即可。淬火冷(leng)卻(que)后，應(ying)及時回火。
0Cr13Ni4Mo鋼雖然淬火后獲得了具有較好塑韌性的板條狀馬氏體組織，也應回火后使用，以消除應力，穩定組織，進一步提高塑韌性。試驗研究結果表明，淬火后在200~300℃溫度回火，即可得到較高的強度和塑性、韌性，但硬度稍高，應力消除不多，馬氏體形態無太大變化。在350~500℃區間加熱回火，在強度、塑性、硬度沒有大的變化的情況下，沖擊韌性顯著下降。這是由于在此溫度區間，有鉻的碳化物析出，形成了脆性區。進一步提高回火溫度至500~600℃,沖擊韌性開始回升；強度有下降的趨勢。在570~620℃回火，鋼的強韌性達到最佳配合。組織為具有板條狀馬氏體形態的索氏體，硬度為250~280HB.如果再提高溫度，可能超過Ac1溫度更多，不僅引起板條狀組織粗化，還可能發生奧氏體轉變，這部分奧氏體不同于誘導奧氏體，其在以后的回火冷卻過程中發生馬氏體轉變，引起鋼的硬度、強度上升，沖擊韌性又有下降的趨勢。
在具體應用中，可根(gen)據所(suo)制零(ling)件使(shi)用條件和(he)對(dui)性能(neng)要(yao)求(qiu)的不同確定回火(huo)溫度，一(yi)般(ban)結構件，如軸、殼體等，均采用580~620℃回火(huo)。
3. ZG0Cr13Ni6MoRE 鑄件的淬(cui)火、回火
ZG0Cr13Ni6MoRE 比0Cr13Ni4Mo的相變點更低（因為鎳含量更高），表4-13中的ZG0Cr13Ni6MoRE 成分鋼的相變點為：Ac1,540~550℃;Ac3,720~740℃;Ms，150~170℃,Mf,30～40℃。
淬火(huo)、回火(huo)的(de)工(gong)藝過程、特點基本上(shang)與(yu)0Cr13Ni4Mo相似。但由于(yu)這類材料目(mu)前(qian)大多應用于(yu)制造(zao)大型水輪(lun)機葉(xie)片、葉(xie)輪(lun)等零部(bu)件，所以，在(zai)具體的(de)熱處(chu)(chu)理生產(chan)中(zhong)，又(you)有(you)需要注意(yi)之處(chu)(chu)。特別是在(zai)回火(huo)工(gong)序(xu)。
考(kao)慮鑄件成分、組(zu)織不(bu)均勻的特點(dian)，其淬火溫(wen)度相對更高一些(xie)，通常取1020~1070℃,組(zu)織基本處于奧氏體狀態，且(qie)可保(bao)證晶粒(li)不(bu)至于粗大(da)，能保(bao)持在4~5級晶粒(li)。如果超過1100℃則會(hui)引(yin)起晶粒(li)長大(da)。
由于奧氏體較穩定，奧氏體化后采用風冷、空冷均可獲得馬氏體組織，因其馬氏體轉變終了溫度M1點較低，淬火冷卻應充分，以保證心部，特別是大型鑄件的心部獲得淬火組織。由于鑄造成分、組織的不均勻性，在淬火組織中也可能存在少量鐵素體或殘留奧氏體。
ZG0Cr13Ni6MoRE 鋼的回火應該特別注意：
經研究證明，這種鋼由于相變點低，存在較大量的碳化物形成元素鉻，提高了淬火組織的回火穩定性，所以，如果在Ac1點以下溫度回火，因回火溫度較低，不能使馬氏體充分分解，韌性不高，硬度沒有明顯下降、軟化，達不到回火的目的。因此，這種鋼的回火溫度應高于Ac1點溫度，一般在580~620℃之間加熱回火。超過Ac1溫度的回火，組織中除具有淬火板條馬氏體位向的索氏體，還有15%~30%的誘導奧氏體。誘導奧氏體很穩定，在回火冷卻過程中不發生轉變而被保留下來，這部分誘導奧氏體的存在，增加了鋼的強韌性。
試(shi)驗研究表明，在這(zhe)(zhe)個溫度區間上限回(hui)(hui)火(huo)(huo)(huo)(huo)，如(ru)(ru)在620℃或更高一些溫度回(hui)(hui)火(huo)(huo)(huo)(huo)，組織中還會(hui)存在一部(bu)分(fen)新(xin)(xin)生(sheng)的(de)(de)(de)(de)(de)奧(ao)氏(shi)(shi)(shi)體(ti)（不同于(yu)誘導奧(ao)氏(shi)(shi)(shi)體(ti)），這(zhe)(zhe)部(bu)分(fen)新(xin)(xin)生(sheng)的(de)(de)(de)(de)(de)奧(ao)氏(shi)(shi)(shi)體(ti)穩定(ding)性(xing)差(cha)，在回(hui)(hui)火(huo)(huo)(huo)(huo)冷卻(que)中大部(bu)分(fen)會(hui)發生(sheng)馬氏(shi)(shi)(shi)體(ti)轉變(bian)(bian)，使(shi)(shi)回(hui)(hui)火(huo)(huo)(huo)(huo)硬(ying)度上升。新(xin)(xin)生(sheng)奧(ao)氏(shi)(shi)(shi)體(ti)如(ru)(ru)果(guo)有(you)一部(bu)分(fen)不發生(sheng)馬氏(shi)(shi)(shi)體(ti)轉變(bian)(bian)而殘留(liu)下來，這(zhe)(zhe)部(bu)分(fen)殘留(liu)奧(ao)氏(shi)(shi)(shi)體(ti)可能對材料(liao)(liao)的(de)(de)(de)(de)(de)屈(qu)服(fu)強度產(chan)生(sheng)積極的(de)(de)(de)(de)(de)影(ying)響，并提高材料(liao)(liao)的(de)(de)(de)(de)(de)屈(qu)強比。如(ru)(ru)果(guo)在回(hui)(hui)火(huo)(huo)(huo)(huo)過程中，新(xin)(xin)生(sheng)奧(ao)氏(shi)(shi)(shi)體(ti)轉變(bian)(bian)為(wei)馬氏(shi)(shi)(shi)體(ti)，會(hui)對鋼(gang)的(de)(de)(de)(de)(de)塑(su)韌性(xing)有(you)不利的(de)(de)(de)(de)(de)作(zuo)用，為(wei)此，這(zhe)(zhe)類鋼(gang)可進(jin)行第二次(ci)回(hui)(hui)火(huo)(huo)(huo)(huo)，第二次(ci)回(hui)(hui)火(huo)(huo)(huo)(huo)溫度應(ying)于(yu)第一次(ci)回(hui)(hui)火(huo)(huo)(huo)(huo)溫度20~30℃,取550~560℃加(jia)熱(re)，第二次(ci)回(hui)(hui)火(huo)(huo)(huo)(huo)后，第一次(ci)回(hui)(hui)火(huo)(huo)(huo)(huo)產(chan)生(sheng)的(de)(de)(de)(de)(de)馬氏(shi)(shi)(shi)體(ti)被回(hui)(hui)火(huo)(huo)(huo)(huo)，加(jia)之誘導奧(ao)氏(shi)(shi)(shi)體(ti)會(hui)略有(you)增(zeng)(zeng)加(jia)，使(shi)(shi)鋼(gang)的(de)(de)(de)(de)(de)強韌性(xing)更優于(yu)第一次(ci)回(hui)(hui)火(huo)(huo)(huo)(huo)的(de)(de)(de)(de)(de)效果(guo)。特(te)別是(shi)鋼(gang)的(de)(de)(de)(de)(de)屈(qu)服(fu)強度明顯提高，使(shi)(shi)鋼(gang)的(de)(de)(de)(de)(de)屈(qu)強比增(zeng)(zeng)大。見(jian)表4-15。

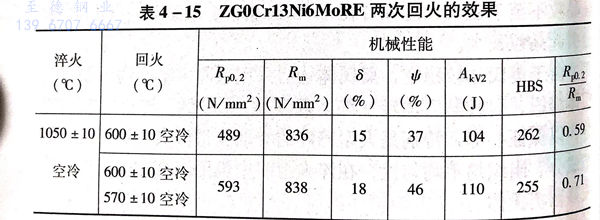

從(cong)表4-15可見，ZG0Cr13Ni6MoRE鋼(gang)淬火(huo)(huo)后二次回(hui)火(huo)(huo)與－次回(hui)火(huo)(huo)比較，在破斷強(qiang)度(du)(du)基本相同的(de)情(qing)況下，屈(qu)服(fu)強(qiang)度(du)(du)有(you)明(ming)顯的(de)提(ti)高(gao)，屈(qu)強(qiang)比提(ti)高(gao)，塑性也(ye)略(lve)有(you)提(ti)高(gao)。
這類鋼作為鑄件，相對于同等成分的鍛件，可能存在一些差異，比如，在鑄件生產時，為考慮流動性及有利于生產，硅等元素可能偏高，又因成分、組織的不均勻性，可能在熱處理后鑄件組織中有少量的δ鐵素體，如果δ鐵素體含量不超過5%~8%,對鑄件性能不會產生明顯的影響。另外，對于大截面鑄件，為少成分組織的不均勻性，可在鑄后進行一次擴散退火處理，擴散退火的溫度可在1100~1120℃,充分保溫后爐冷。
這類馬(ma)氏體不(bu)銹鋼熱(re)處理時(shi)應注意的(de)問題(ti)見(jian)ZG1Cr13Ni的(de)相(xiang)關部分。
