1. 一般施工要求(qiu)

 ①. 一(yi)般(ban)情況下(xia)，應在(zai)絕(jue)熱(re)施工(gong)前對(dui)管(guan)道進行強度試驗和嚴(yan)密性試驗；需要蒸汽(qi)吹(chui)掃的管(guan)道，宜(yi)在(zai)吹(chui)掃后進行絕(jue)熱(re)工(gong)程施工(gong)。

 ②. 絕熱施工順序：首先做好(hao)管道外表的防腐，然后依次敷設(she)絕熱層(ceng)(ceng)（如有加(jia)熱保(bao)護(hu)設(she)施的，應在敷設(she)絕熱層(ceng)(ceng)前完(wan)畢）、防潮(chao)層(ceng)(ceng)（對保(bao)冷或(huo)地溝保(bao)溫而言）、保(bao)護(hu)層(ceng)(ceng)。各(ge)層(ceng)(ceng)均應按設(she)計規定的形式、材(cai)質、要求分別(bie)選用(yong)適當的施工方法。非(fei)水平(ping)管道的絕熱施工應自下而上進行(xing)。防潮(chao)層(ceng)(ceng)、保(bao)護(hu)層(ceng)(ceng)搭接時，其寬度應為30~50mm.

 ③. 在加(jia)(jia)熱(re)保(bao)護(hu)系統的(de)周(zhou)圍，如(ru)果有蒸汽管(guan)(guan)(guan)道或者(zhe)輸送介(jie)質(zhi)有防(fang)(fang)火、防(fang)(fang)爆要求時，應采用伴(ban)管(guan)(guan)(guan)或夾套管(guan)(guan)(guan)類型。反之，才可用電熱(re)帶保(bao)護(hu)。各種(zhong)加(jia)(jia)熱(re)保(bao)護(hu)夾套管(guan)(guan)(guan)的(de)管(guan)(guan)(guan)徑一律按物料管(guan)(guan)(guan)徑加(jia)(jia)大(da)一級選用。

 ④. 伴(ban)(ban)管(guan)(guan)與夾套(tao)管(guan)(guan)的選用原(yuan)則：輸送(song)凝固點(dian)低于50℃或具有腐蝕性、熱敏性介(jie)質(zhi)的管(guan)(guan)道(dao)，一律采用伴(ban)(ban)管(guan)(guan)保護(hu)(hu)；對輸送(song)凝固點(dian)高于50℃介(jie)質(zhi)的管(guan)(guan)道(dao)，可以采用伴(ban)(ban)管(guan)(guan)或夾套(tao)管(guan)(guan)保護(hu)(hu)。當介(jie)質(zhi)接觸蒸汽會產生損害(hai)操作的事(shi)故時，則應選用伴(ban)(ban)管(guan)(guan)保護(hu)(hu)。

 ⑤. 需要絕熱施工的(de)(de)(de)管(guan)(guan)(guan)(guan)道(dao)配件，不(bu)(bu)應和管(guan)(guan)(guan)(guan)道(dao)的(de)(de)(de)管(guan)(guan)(guan)(guan)子(zi)(zi)包扎成一(yi)個整體，應在管(guan)(guan)(guan)(guan)子(zi)(zi)絕熱施工完畢后，再對它們進行(xing)單獨包扎，以便于檢修或(huo)更(geng)換(huan)配件。管(guan)(guan)(guan)(guan)道(dao)上(shang)(shang)不(bu)(bu)絕熱的(de)(de)(de)支管(guan)(guan)(guan)(guan)及其他從絕熱管(guan)(guan)(guan)(guan)道(dao)上(shang)(shang)伸出的(de)(de)(de)金屬件，它們的(de)(de)(de)絕熱長(chang)(chang)度為絕熱層(ceng)厚(hou)度的(de)(de)(de)4倍，接管(guan)(guan)(guan)(guan)和閥(fa)門的(de)(de)(de)絕熱層(ceng)厚(hou)度則按管(guan)(guan)(guan)(guan)子(zi)(zi)選用(yong)。閥(fa)門的(de)(de)(de)絕熱層(ceng)敷設(she)到閥(fa)蓋(gai)法蘭(lan)(lan)的(de)(de)(de)上(shang)(shang)面，但不(bu)(bu)要妨礙填料的(de)(de)(de)更(geng)換(huan)。此外為了便于管(guan)(guan)(guan)(guan)道(dao)的(de)(de)(de)拆(chai)裝，法蘭(lan)(lan)一(yi)側應有比螺栓長(chang)(chang)度大(da)25mm的(de)(de)(de)空(kong)隙。

 ⑥. 在絕熱層(ceng)施工中(zhong)，除伴熱管道(dao)外，一般應(ying)單根包扎(zha)。保溫層(ceng)厚(hou)度大于100mm和保冷(leng)層(ceng)厚(hou)度大于75mm時應(ying)分(fen)層(ceng)施工。

 ⑦. 不適應潮(chao)濕環境的絕熱(re)材料，下雨(yu)天不可露天施工。

2. 加熱保護施工

 ①. 蒸汽伴管

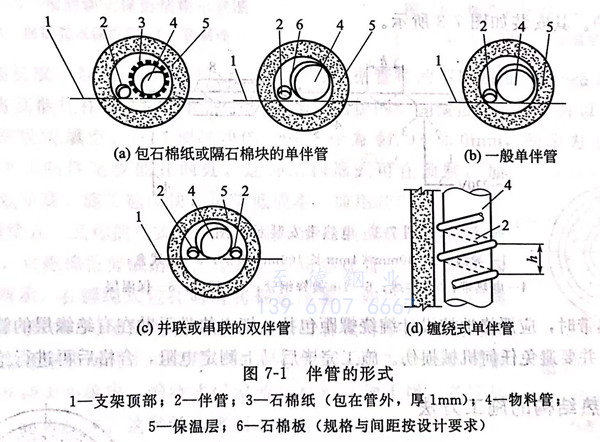

  伴(ban)(ban)管(guan)(guan)的(de)(de)形式(shi)如圖(tu)(tu)7-1所示(shi)(shi)(shi)，分為四類。與水平(ping)主(zhu)管(guan)(guan)平(ping)行敷設的(de)(de)伴(ban)(ban)管(guan)(guan)，應(ying)敷設在主(zhu)管(guan)(guan)下半部45°范圍(wei)以(yi)(yi)內(nei)。輸送(song)腐蝕性或熱敏(min)性介(jie)質的(de)(de)管(guan)(guan)道(dao)不(bu)可與伴(ban)(ban)管(guan)(guan)直(zhi)接接觸，在它們之(zhi)間要加隔離物，如圖(tu)(tu)7-1(a)所示(shi)(shi)(shi)；但對輸送(song)一(yi)般介(jie)質的(de)(de)管(guan)(guan)道(dao)，伴(ban)(ban)管(guan)(guan)與主(zhu)管(guan)(guan)應(ying)貼緊，在個別(bie)地方允許有不(bu)超過10mm的(de)(de)間隙，如圖(tu)(tu)7-1(b)所示(shi)(shi)(shi)；除并聯外(wai)，還可以(yi)(yi)采用(yong)回折一(yi)次（即串聯）的(de)(de)方法，如圖(tu)(tu)7-1(c)所示(shi)(shi)(shi)；纏繞式(shi)伴(ban)(ban)管(guan)(guan)不(bu)可用(yong)于水平(ping)的(de)(de)物料管(guan)(guan)道(dao)，一(yi)般多用(yong)于立式(shi)設備，如圖(tu)(tu)7-1(d)所示(shi)(shi)(shi)。

  伴管(guan)(guan)的安(an)裝與一般(ban)蒸(zheng)汽管(guan)(guan)道的安(an)裝基本相同(tong)，只是應(ying)注(zhu)意(yi)凝結水(shui)的排放問(wen)題。伴管(guan)(guan)可從蒸(zheng)汽主管(guan)(guan)上(shang)(shang)單根(gen)引出(chu)，也(ye)可從主管(guan)(guan)上(shang)(shang)引出(chu)分汽總(zong)管(guan)(guan)，再從分汽總(zong)管(guan)(guan)上(shang)(shang)引出(chu)幾根(gen)伴管(guan)(guan)。冷凝水(shui)管(guan)(guan)可單根(gen)設疏水(shui)器排水(shui)，或(huo)幾根(gen)凝結水(shui)管(guan)(guan)匯(hui)總(zong)到集合管(guan)(guan)上(shang)(shang)，再從集合管(guan)(guan)上(shang)(shang)用疏水(shui)器排水(shui)。

 ②. 蒸汽夾套管

  夾套(tao)管(guan)(guan)采用(yong)成(cheng)形的鋼(gang)(gang)(gang)管(guan)(guan)或把(ba)鋼(gang)(gang)(gang)管(guan)(guan)切成(cheng)兩半后與(yu)端(duan)板組合焊在內(nei)(nei)管(guan)(guan)上，內(nei)(nei)管(guan)(guan)應采用(yong)無縫(feng)鋼(gang)(gang)(gang)管(guan)(guan)。為了安(an)裝和檢修的方便，在制造套(tao)管(guan)(guan)時，封閉端(duan)與(yu)物(wu)(wu)料(liao)(liao)管(guan)(guan)法蘭邊(bian)要留60~100mm的凈空，如圖7-2所(suo)示。夾套(tao)管(guan)(guan)的材質應與(yu)內(nei)(nei)管(guan)(guan)相(xiang)同，尺(chi)寸應根據物(wu)(wu)料(liao)(liao)管(guan)(guan)的公稱尺(chi)寸選定。

  夾套(tao)(tao)管(guan)水(shui)(shui)平敷設(she)時蒸(zheng)(zheng)汽(qi)流向應與物料相反，蒸(zheng)(zheng)汽(qi)由套(tao)(tao)管(guan)一(yi)端上方引入，冷凝(ning)水(shui)(shui)從另一(yi)端下(xia)方排(pai)出；垂直敷設(she)時，為(wei)了便(bian)于冷凝(ning)水(shui)(shui)排(pai)除，蒸(zheng)(zheng)汽(qi)應從上部(bu)引入，冷凝(ning)水(shui)(shui)從下(xia)部(bu)排(pai)出。為(wei)了便(bian)于拆卸、檢修，兩個(ge)夾套(tao)(tao)之(zhi)間(jian)的(de)蒸(zheng)(zheng)汽(qi)連通管(guan)上應設(she)活接頭(tou)或(huo)(huo)法蘭。蒸(zheng)(zheng)汽(qi)夾套(tao)(tao)管(guan)的(de)冷凝(ning)水(shui)(shui)除單個(ge)夾套(tao)(tao)管(guan)或(huo)(huo)串聯(lian)的(de)兩個(ge)夾套(tao)(tao)管(guan)，可直接排(pai)往(wang)一(yi)個(ge)單獨(du)的(de)疏水(shui)(shui)器外，一(yi)般皆排(pai)往(wang)冷凝(ning)水(shui)(shui)集(ji)合(he)管(guan)。

 ③. 電熱(re)帶

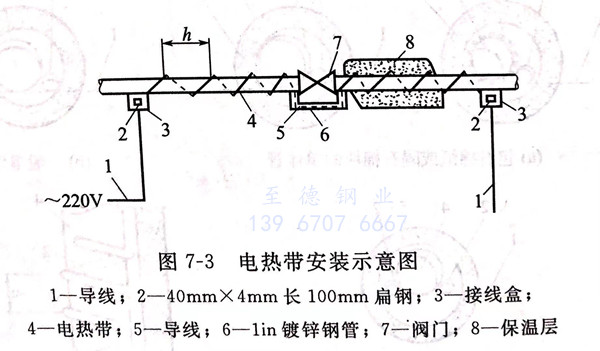

  是利用電能補充管道內介質的熱損失，其(qi)效率可達(da)80%~90%,具有運(yun)行可靠(kao)、不需(xu)經常維(wei)修等優點，但存在因電阻變化而斷路的缺點，而且這種斷路的可能性隨著電熱帶的增加(jia)而增加(jia)。電熱帶保溫(wen)時(shi)，一般采用超細玻璃棉作(zuo)保溫(wen)材料與絕緣層，外殼用鐵皮(pi)保護。其(qi)安裝如圖7-3所示。

 安裝電熱(re)帶時，應嚴格地(di)按(an)設(she)計纏繞(rao)螺距包扎(zha)，把電熱(re)帶平貼在有絕(jue)(jue)緣層的管道上，千萬(wan)不(bu)可(ke)扭折，并要(yao)避免任(ren)何機械損傷。施(shi)工完畢后(hou)馬上測定電阻，合格后(hou)再進行絕(jue)(jue)熱(re)施(shi)工。

3. 常用絕熱結構的施工方法(fa)

 ①. 涂抹式

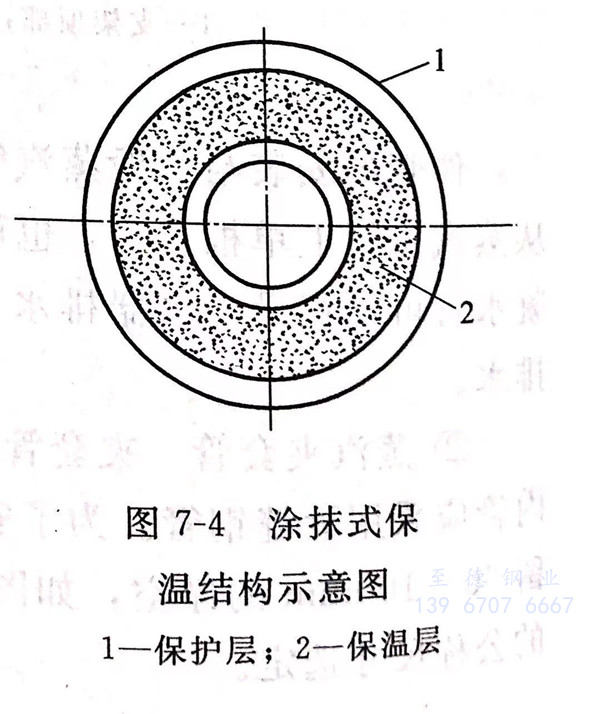

  是用膠(jiao)泥狀絕熱(re)材料直(zhi)接涂抹在管子上，其結構如圖(tu)7-4所示。涂抹前，先將管子刷(shua)兩道防(fang)銹(xiu)漆，把硅藻土石(shi)棉粉用水調成膠(jiao)泥。為(wei)了增加粘接力(li)，可先在管道上抹一層膠(jiao)泥作底層，厚(hou)度(du)約為(wei)5mm,干燥后(hou)再(zai)涂第二層，厚(hou)度(du)為(wei)10~15mm,以后(hou)每層厚(hou)度(du)15~25mm,直(zhi)至達到設計要求為(wei)止。

 當管內介質(zhi)溫度(du)不超過100℃時，可采用草(cao)(cao)繩(sheng)(sheng)膠泥結(jie)構，先在管道上纏一(yi)層(ceng)草(cao)(cao)繩(sheng)(sheng)，于草(cao)(cao)繩(sheng)(sheng)上涂(tu)抹膠泥，接著再(zai)纏一(yi)層(ceng)草(cao)(cao)繩(sheng)(sheng)，再(zai)涂(tu)抹膠泥，直至達到要求厚度(du)為止。

  涂抹式結(jie)構在干(gan)燥后即變成整體硬(ying)質(zhi)材料(liao)。因(yin)此，每隔一定距離應留有熱脹伸縮(suo)縫。管內(nei)介(jie)質(zhi)溫度(du)(du)不超過300℃時(shi)，伸縮(suo)縫間(jian)距7m左(zuo)(zuo)右(you)，最小間(jian)隙為5mm;管內(nei)介(jie)質(zhi)溫度(du)(du)大于(yu)300℃時(shi)，伸縮(suo)縫間(jian)距4m左(zuo)(zuo)右(you)，間(jian)隙為20mm,因(yin)其間(jian)隙較大，應充(chong)填石棉繩、玻璃棉等軟質(zhi)材料(liao)。

  涂抹式絕熱結(jie)構不僅適用于管道(dao)保(bao)(bao)溫，也適用于閥門(men)、管件、石油(you)化工等設備的保(bao)(bao)溫，具有保(bao)(bao)溫、保(bao)(bao)冷、隔聲(sheng)、防火等作用。

 ②. 預制塊式

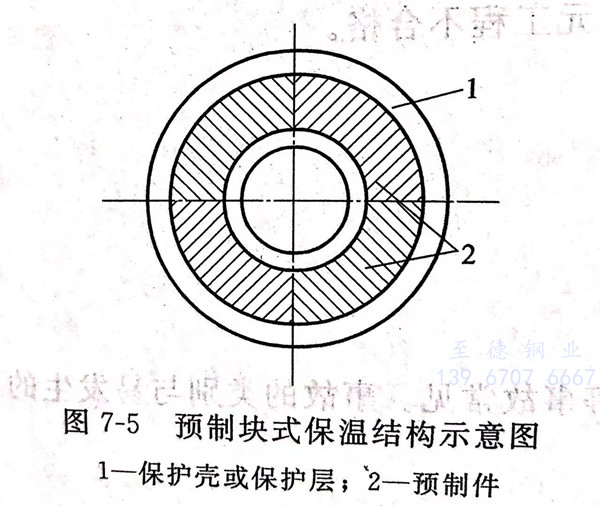

 是將絕熱材料由(you)專門的工廠或在現場(chang)預制(zhi)成梯形、扇形或半圓形瓦塊，俗稱保溫瓦，其(qi)結構如圖7-5所(suo)示。

 預(yu)(yu)制(zhi)塊(kuai)長(chang)度(du)一般為(wei)(wei)300~600mm,塊(kuai)數可根據管(guan)徑(jing)的不(bu)同(tong)每(mei)(mei)圈(quan)為(wei)(wei)2~8塊(kuai)。安裝時用(yong)鍍鋅(xin)鐵(tie)絲將其捆(kun)(kun)扎(zha)在(zai)管(guan)子外面(mian)。捆(kun)(kun)扎(zha)時應使預(yu)(yu)制(zhi)塊(kuai)的縱、橫接縫錯開，并以石棉膠泥或(huo)同(tong)質絕熱材料膠泥填空。捆(kun)(kun)扎(zha)預(yu)(yu)制(zhi)塊(kuai)的鐵(tie)絲直徑(jing)為(wei)(wei)Φ1.0~2.0mm,間距為(wei)(wei)150~200mm,并應使每(mei)(mei)塊(kuai)預(yu)(yu)制(zhi)件(jian)至少捆(kun)(kun)扎(zha)兩處。這種(zhong)結構形式可在(zai)預(yu)(yu)制(zhi)廠(chang)加工，因而效率(lv)高、施工速度(du)快，可降低(di)成(cheng)本，應用(yong)較廣。

③. 纏繞式(shi)

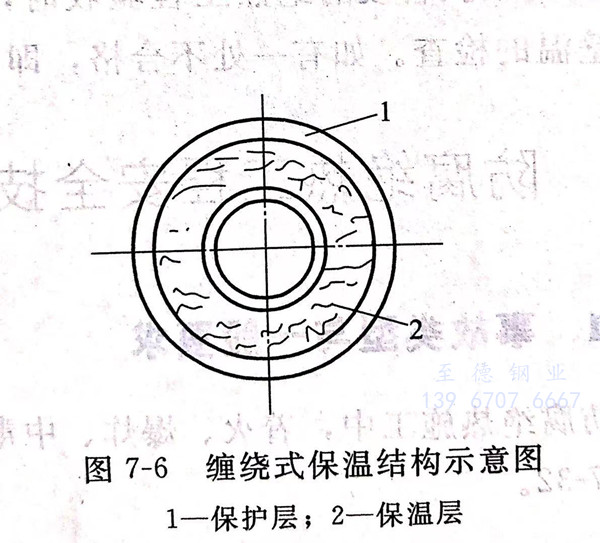

 又稱捆扎式絕(jue)(jue)熱，采(cai)用礦渣棉氈(zhan)(zhan)或玻璃棉氈(zhan)(zhan)作絕(jue)(jue)熱材料(liao)(liao)時(shi)，可把棉氈(zhan)(zhan)剪成(cheng)適當(dang)的(de)(de)條塊，直(zhi)接卷在(zai)(zai)管(guan)(guan)子上(shang)，其結構如圖7-6所(suo)示。在(zai)(zai)纏(chan)繞(rao)式包(bao)扎時(shi)應將(jiang)棉氈(zhan)(zhan)壓緊。如果纏(chan)繞(rao)一(yi)層棉氈(zhan)(zhan)的(de)(de)厚(hou)度不夠時(shi)，可增加纏(chan)繞(rao)層數，直(zhi)到符合(he)設(she)計要求(qiu)為止。棉氈(zhan)(zhan)的(de)(de)縱向接縫應放在(zai)(zai)管(guan)(guan)子的(de)(de)頂部，搭(da)接寬度為50~300mm,可根據絕(jue)(jue)熱層外徑大(da)小(xiao)確(que)定(ding)。纏(chan)繞(rao)式保溫(wen)所(suo)用材料(liao)(liao)必(bi)須干(gan)燥，各(ge)段棉氈(zhan)(zhan)之(zhi)間(jian)必(bi)須緊密相(xiang)連。這種結構多用于(yu)臨(lin)時(shi)性工程。

 ④. 填充(chong)式

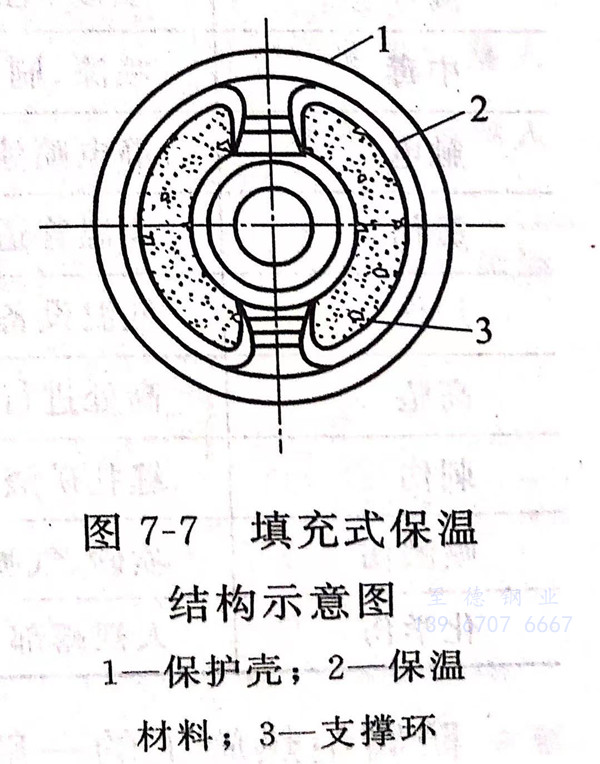

 是將松散的粒狀和纖(xian)維絕熱(re)材(cai)料(liao)，如礦渣棉、玻璃棉或(huo)泡沫(mo)混凝土(tu)等，填充在(zai)管子周圍的特殊套子或(huo)鋼絲網中(zhong)，其結(jie)(jie)構如圖7-7所示。由于這種絕熱(re)結(jie)(jie)構要用大(da)量的支撐(cheng)環（每400~600mm需一只），制(zhi)作較費時間，造(zao)價又高(gao)，目前很少(shao)采用。

4. 工(gong)程驗收

 管道的絕(jue)熱工(gong)(gong)程(cheng)驗收，是(shi)整個施工(gong)(gong)管理工(gong)(gong)作中重要(yao)的一環，也是(shi)保(bao)證工(gong)(gong)程(cheng)質(zhi)量的重要(yao)措施。

  ①. 施工前，首先應對選用的絕熱材(cai)料及各種(zhong)輔(fu)助材(cai)料按規定標準進(jin)行驗(yan)收。

  ②. 在絕(jue)熱工(gong)(gong)程(cheng)(cheng)施(shi)工(gong)(gong)過程(cheng)(cheng)中，要(yao)進行質量檢(jian)查，逐(zhu)道工(gong)(gong)序(xu)驗收(shou)。前(qian)一道工(gong)(gong)序(xu)不(bu)合(he)格時(shi)(shi)，不(bu)能進行下一道工(gong)(gong)序(xu)。工(gong)(gong)程(cheng)(cheng)驗收(shou)時(shi)(shi)，施(shi)工(gong)(gong)單位必(bi)須提供(gong)設計、更改、代用(yong)材料和隱蔽(bi)工(gong)(gong)程(cheng)(cheng)等技(ji)術資料。

  ③. 絕熱層厚(hou)(hou)度應符(fu)合設計要求。以鋼針垂直插入施工面檢查其厚(hou)(hou)度。但用成形(xing)預制(zhi)塊(kuai)時，可免除(chu)厚(hou)(hou)度的檢查。

  ④. 用表面(mian)溫(wen)度計測量(liang)保護層(ceng)外壁在(zai)軸向、同側(ce)1m范(fan)圍內任意兩點的溫(wen)度，不得有明顯差異。

  ⑤. 對較長(chang)管(guan)(guan)段的(de)絕熱工(gong)程(cheng)驗收時(shi)，以(yi)100m長(chang)管(guan)(guan)線工(gong)程(cheng)為一單元任選(xuan)三處(chu)，進行厚度(du)和壁(bi)溫的(de)檢(jian)查。如有一處(chu)不合格，即(ji)可認為該單元工(gong)程(cheng)不合格。
