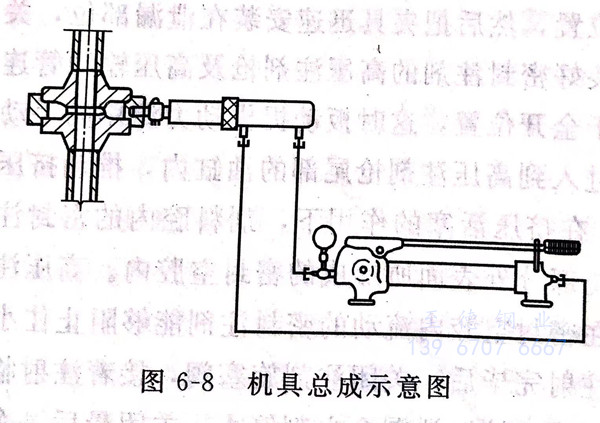

注劑式(shi)帶(dai)壓密封技術機具總成包括夾具、接頭、注劑旋塞閥、高壓注劑槍、快裝接頭、高壓輸油管、壓力表、壓力表接頭、回油尾部接頭、油壓換向閥接頭、手動液壓油泵等，如圖6-8所示。

 1. 高壓注劑槍

 高壓注劑(ji)(ji)槍是(shi)注劑(ji)(ji)式帶壓密封技(ji)術的(de)(de)專用(yong)(yong)器具。它的(de)(de)作用(yong)(yong)是(shi)將動力油管輸入的(de)(de)壓力油或螺旋力，通過槍的(de)(de)柱塞而轉變成注射密封注劑(ji)(ji)的(de)(de)強大擠壓推力，強行把槍前部(bu)劑(ji)(ji)料腔內(nei)的(de)(de)密封注劑(ji)(ji)注射到(dao)夾具與(yu)泄漏部(bu)位(wei)部(bu)分(fen)外表面(mian)所形(xing)成的(de)(de)密封空腔內(nei)，直到(dao)泄漏停止。

 根據高(gao)壓(ya)注劑(ji)(ji)(ji)槍(qiang)活(huo)塞(sai)桿復(fu)(fu)位(wei)方式(shi)的(de)不同可分為三種(zhong)類型：手動復(fu)(fu)位(wei)式(shi)高(gao)壓(ya)注劑(ji)(ji)(ji)槍(qiang)、油壓(ya)復(fu)(fu)位(wei)式(shi)高(gao)壓(ya)注劑(ji)(ji)(ji)槍(qiang)、自動復(fu)(fu)位(wei)式(shi)高(gao)壓(ya)注劑(ji)(ji)(ji)槍(qiang)。

  ①. 手(shou)動復位(wei)式高壓注劑槍

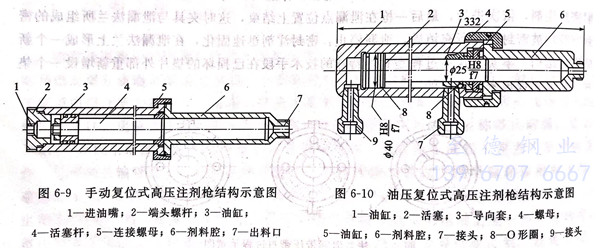

 其基本結(jie)構如圖6-9所示。工作過程是(shi)：從(cong)高壓(ya)(ya)(ya)輸油(you)(you)管輸出(chu)(chu)的(de)壓(ya)(ya)(ya)力(li)(li)油(you)(you)經過進(jin)油(you)(you)嘴1進(jin)入(ru)油(you)(you)缸尾部，推動活(huo)(huo)塞桿(gan)4向前(qian)移動，使劑(ji)(ji)料(liao)(liao)腔6內(nei)(nei)的(de)密封(feng)注(zhu)劑(ji)(ji)受(shou)到(dao)(dao)強大的(de)擠壓(ya)(ya)(ya)力(li)(li)，密封(feng)注(zhu)劑(ji)(ji)經出(chu)(chu)料(liao)(liao)口7被(bei)強行擠出(chu)(chu)。活(huo)(huo)塞桿(gan)將劑(ji)(ji)料(liao)(liao)腔內(nei)(nei)的(de)密封(feng)注(zhu)劑(ji)(ji)全(quan)部擠出(chu)(chu)后(hou)，設置在輸油(you)(you)系統上的(de)壓(ya)(ya)(ya)力(li)(li)表指針會出(chu)(chu)現只升(sheng)不降的(de)趨(qu)勢，說明注(zhu)劑(ji)(ji)行程已經結(jie)束，這(zhe)時旋(xuan)開手動液壓(ya)(ya)(ya)油(you)(you)泵(beng)的(de)卸油(you)(you)閥(fa)，擰開高壓(ya)(ya)(ya)注(zhu)劑(ji)(ji)槍的(de)連(lian)接螺母5,用人力(li)(li)把活(huo)(huo)塞桿(gan)從(cong)劑(ji)(ji)料(liao)(liao)腔內(nei)(nei)拔出(chu)(chu)，再靠人力(li)(li)把活(huo)(huo)塞桿(gan)向油(you)(you)缸內(nei)(nei)壓(ya)(ya)(ya)，同(tong)時油(you)(you)缸內(nei)(nei)的(de)油(you)(you)經來路退回到(dao)(dao)油(you)(you)泵(beng)的(de)儲油(you)(you)筒內(nei)(nei)，這(zhe)樣活(huo)(huo)塞桿(gan)就會重(zhong)新回到(dao)(dao)非工作狀態。重(zhong)新在劑(ji)(ji)料(liao)(liao)腔內(nei)(nei)裝填(tian)好密封(feng)注(zhu)劑(ji)(ji)，擰上連(lian)接螺母，即可(ke)再次注(zhu)射密封(feng)注(zhu)劑(ji)(ji)。

 ②. 油壓復位式(shi)高壓注劑槍。其基本結(jie)構如圖(tu)6-10所示(shi)。

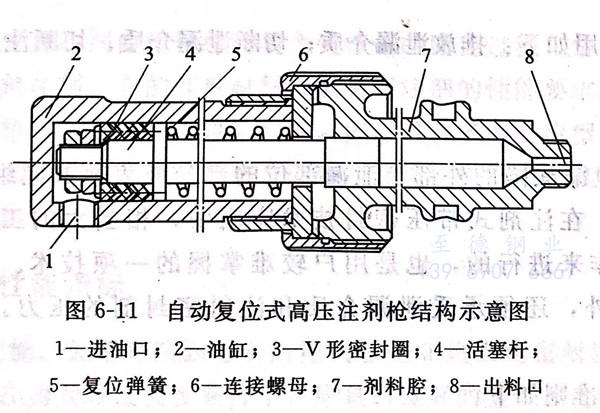

 ③.  自動(dong)復位式高(gao)壓注劑槍(qiang)。其基本結構如圖 6-11 所示。

 2. 手(shou)動液壓油(you)泵

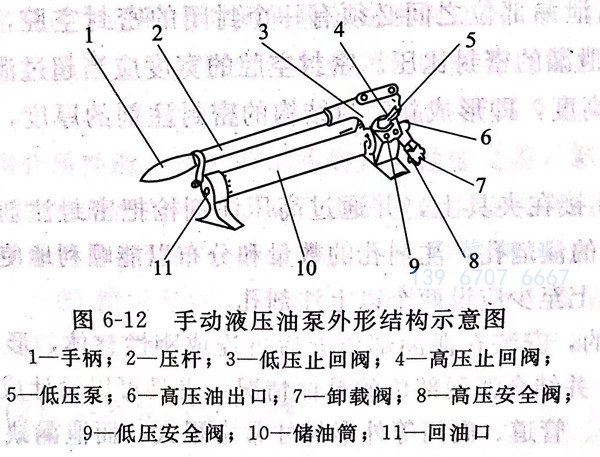

  手動(dong)(dong)液(ye)壓(ya)(ya)油(you)(you)泵(beng)是將手動(dong)(dong)的機械能(neng)轉換為(wei)液(ye)體的壓(ya)(ya)力能(neng)的一種小型液(ye)壓(ya)(ya)泵(beng)站，是注劑式(shi)帶壓(ya)(ya)密封(feng)技術的動(dong)(dong)力之(zhi)源。手動(dong)(dong)液(ye)壓(ya)(ya)油(you)(you)泵(beng)所(suo)輸出的液(ye)壓(ya)(ya)油(you)(you)經高壓(ya)(ya)輸油(you)(you)管(guan)進(jin)人(ren)高壓(ya)(ya)注劑槍(qiang)油(you)(you)缸尾(wei)部(bu)(bu)，推動(dong)(dong)柱塞向前(qian)移動(dong)(dong)，同時把(ba)劑料腔內(nei)(nei)的密封(feng)注劑注射(she)到夾(jia)具與(yu)泄(xie)漏(lou)部(bu)(bu)位部(bu)(bu)分外表面(mian)所(suo)形(xing)成的密封(feng)空腔內(nei)(nei)，直到泄(xie)漏(lou)停止。圖(tu)6-12所(suo)示為(wei)手動(dong)(dong)液(ye)壓(ya)(ya)油(you)(you)泵(beng)外形(xing)結(jie)構示意圖(tu)。

 3. 注劑旋塞閥

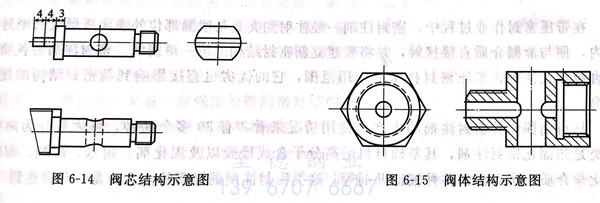

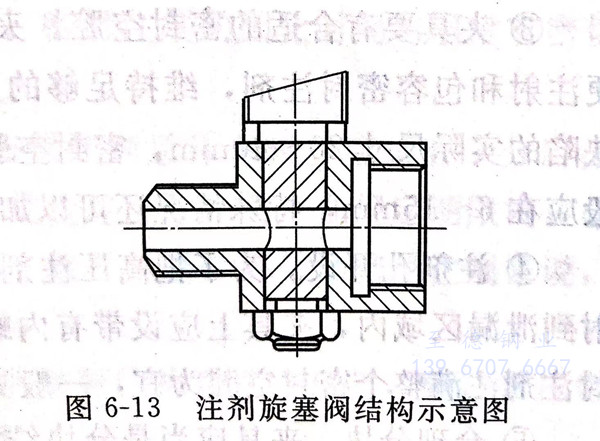

  注劑旋塞閥是(shi)將(jiang)高(gao)壓注劑槍(qiang)連(lian)接(jie)到夾具上的特殊閥門接(jie)頭。它的基本結構如圖(tu)6-13所(suo)(suo)示(shi)(shi)。這種(zhong)注劑旋塞閥由兩(liang)部分組成：其一是(shi)閥芯，如圖(tu)6-14所(suo)(suo)示(shi)(shi)；其二為閥體，如圖(tu)6-15所(suo)(suo)示(shi)(shi)。

  注(zhu)劑旋(xuan)塞閥的作用如下：排放泄漏(lou)介(jie)質；切斷泄漏(lou)介(jie)質；切斷注(zhu)劑通道。
