不銹鋼管熱處理主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不銹(xiu)鋼管的熱處理制度。

1. 熱處理溫度及爐(lu)溫

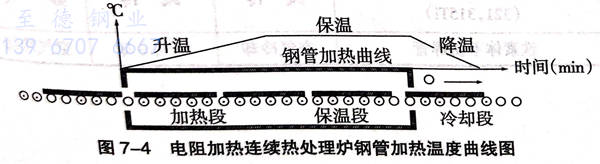

 在熱(re)(re)處(chu)理(li)過(guo)程中，不銹鋼管熱(re)(re)處(chu)理(li)溫(wen)度(du)(du)及爐(lu)溫(wen)的控制是非常重要的（圖7-4)表7-1由(you)所列出了 AST-FAGERSTA 熱(re)(re)處(chu)理(li)爐(lu)各類鋼種(zhong)的熱(re)(re)處(chu)理(li)溫(wen)度(du)(du)和加(jia)熱(re)(re)爐(lu)各組(zu)電阻(zu)加(jia)熱(re)(re)溫(wen)度(du)(du)，在熱(re)(re)處(chu)理(li)時應照此嚴格控制，以保證熱(re)(re)處(chu)理(li)效果。

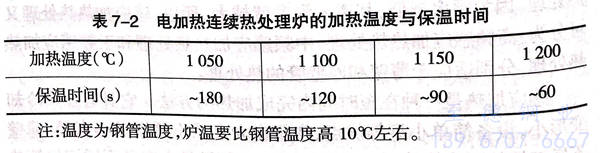

 電加熱連(lian)續(xu)熱處(chu)理爐的加熱溫度(du)與保溫時間見表7-2。

2. 冷卻與冷卻速度

 為了(le)防(fang)止碳化鉻的(de)析(xi)出，對(dui)固熔處理的(de)不銹鋼管(guan)，必(bi)須進行快(kuai)速(su)(su)冷卻(que)。當不銹鋼管(guan)的(de)溫度在1000℃~600℃之間，冷卻(que)速(su)(su)度為5℃/s,即兩分鐘(zhong)內一定要降(jiang)到600℃以(yi)下(xia)，可以(yi)防(fang)止鉻的(de)碳化物析(xi)出，同時也避免了(le)σ相(xiang)的(de)析(xi)出，可防(fang)止高Cr-Mo鋼較高的(de)脆性的(de)產生。

 其他形式熱處理的冷卻方式，按照熱處理工(gong)藝要求實施。

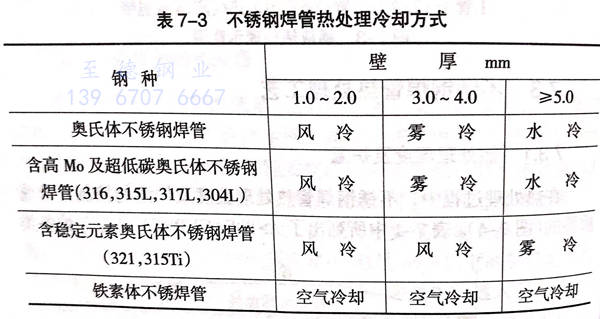

 不銹(xiu)鋼管按(an)鋼種和壁厚選擇冷(leng)卻(que)方式，見(jian)表7-3。

3. 不(bu)銹鋼焊管的熱處理制(zhi)度

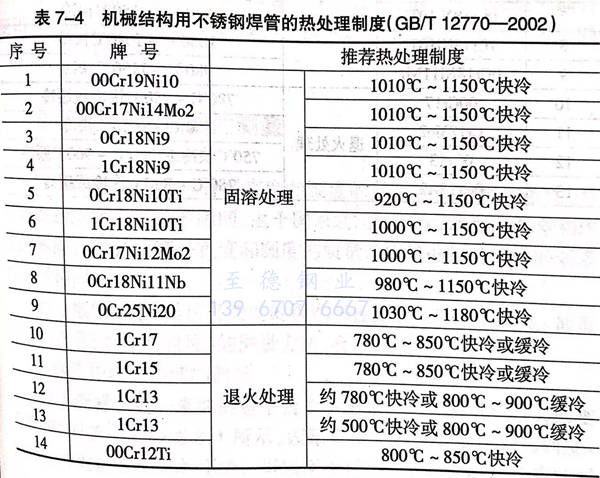

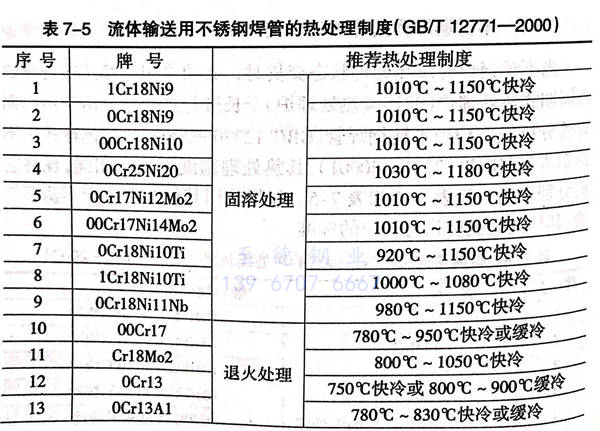

 當不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)管以(yi)熱(re)處理(li)(li)狀態(tai)交貨時，必須采用(yong)(yong)(yong)連續(xu)式熱(re)處理(li)(li)爐(lu)(lu)(lu)或(huo)周期式熱(re)處理(li)(li)爐(lu)(lu)(lu)（非(fei)連續(xu)熱(re)處理(li)(li)爐(lu)(lu)(lu)）全(quan)長進行(xing)熱(re)處理(li)(li)。由于不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)焊管分(fen)(fen)機械結構(gou)用(yong)(yong)(yong)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)焊管（GB/T 14976-2002)和流體輸送用(yong)(yong)(yong)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)管（GB/T 14975 -2002),其熱(re)處理(li)(li)制度不(bu)(bu)(bu)(bu)完全(quan)相同，現將它們(men)分(fen)(fen)別列出，見表(biao)7-4和表(biao)7-5.如果采用(yong)(yong)(yong)其他標(biao)準生產不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)焊管，其熱(re)處理(li)(li)制度執(zhi)行(xing)相應的標(biao)準。
