浙江至德鋼業有限公司為您介紹等徑不銹(xiu)鋼三通、異徑三通、直角三通、斜角三通及Y型三通的生產工藝與技術方法。


一、焊接三通展開圖


1. 等徑直(zhi)角三通展開圖

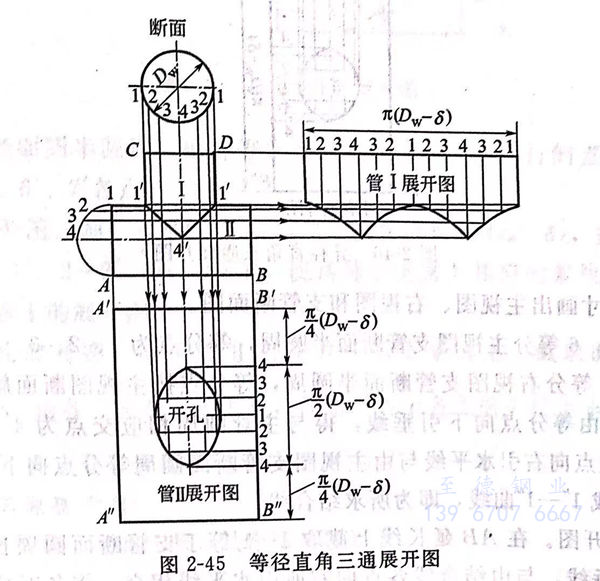

  圖(tu)2-45為等(deng)徑(jing)直角(jiao)三通(tong)展(zhan)開圖(tu),其作圖(tu)步驟如(ru)下(xia)。


圖 45.jpg


 ①. 按已知尺寸(cun)畫出主視圖和斷面圖,由于兩(liang)管直(zhi)徑相等,其結合線為兩(liang)管邊線交點與軸線交點的連線,可直(zhi)接(jie)畫出。


 ②. 6等分管Ⅰ斷面半圓(yuan)周,等分點為1、2、3、4、3、2、1.由(you)等分點引(yin)下(xia)垂(chui)線,得與結合線1'-4'-1'交點。


 ③. 畫管Ⅰ展(zhan)(zhan)開圖(tu)。在(zai)CD延長(chang)線上取1-1等于管Ⅰ斷面(mian)圓周長(chang)度,并12等分。由各(ge)(ge)等分點向下(xia)引(yin)垂線,與由結合(he)線各(ge)(ge)點向右所(suo)引(yin)的水平線相(xiang)交,將各(ge)(ge)對應交點連成曲線,即得所(suo)求管Ⅰ展(zhan)(zhan)開圖(tu)。


 ④. 畫管(guan)(guan)Ⅱ展開(kai)(kai)圖(tu)。在(zai)主(zhu)視(shi)(shi)圖(tu)正下方(fang)畫一長(chang)方(fang)形(xing),使其長(chang)度等于(yu)圓管(guan)(guan)斷(duan)面周長(chang),寬等于(yu)主(zhu)視(shi)(shi)圖(tu)AB。在(zai)B'B”線(xian)上取(qu)4-4等于(yu)斷(duan)面1/2圓周。6等分(fen)4-4,等分(fen)點(dian)(dian)為(wei)(wei)4、3、2、1、2、3、4,由各(ge)等分(fen)點(dian)(dian)向(xiang)左引(yin)水平線(xian),與由主(zhu)視(shi)(shi)圖(tu)結合線(xian)各(ge)點(dian)(dian)向(xiang)下所引(yin)的垂線(xian)相交,將各(ge)對(dui)應交點(dian)(dian)連成曲線(xian),即(ji)為(wei)(wei)管(guan)(guan)I開(kai)(kai)孔實(shi)形(xing)。A'B'B"A”即(ji)為(wei)(wei)所求管(guan)(guan)Ⅱ展開(kai)(kai)圖(tu)。


 ⑤. 等徑(jing)三通展開(kai)圖(tu)壁厚處理 因為等徑(jing)三通的連接不管是(shi)正交還是(shi)斜交,結合線的投影都(dou)是(shi)直線,因此都(dou)按外(wai)徑(jing)放樣,開(kai)孔的展開(kai)也(ye)按外(wai)徑(jing)計算(suan)。



 2. 異徑直角三通展開圖

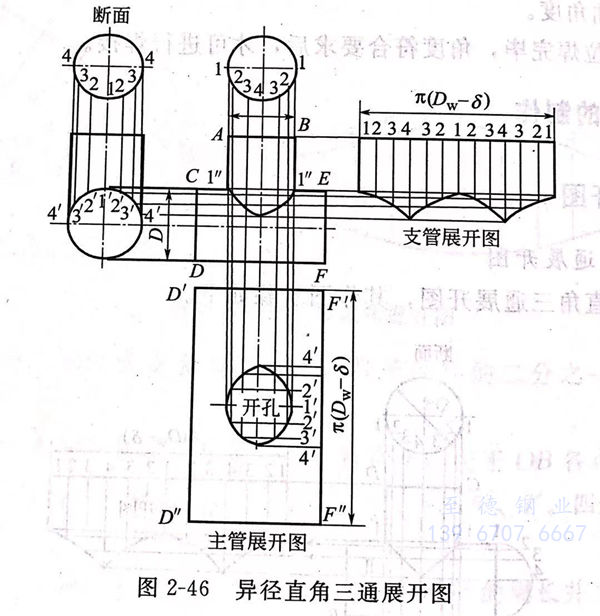

  圖(tu)2-46為異徑直角三通展(zhan)開圖(tu),其作圖(tu)步驟如下。


圖 46.jpg



  ①. 按(an)已(yi)知尺寸畫出主視圖、右視圖和支(zhi)管斷面圖。


  ②. 求(qiu)結合線(xian)(xian)(xian)。6等(deng)分主(zhu)(zhu)視(shi)圖(tu)支管(guan)斷(duan)面半(ban)(ban)圓(yuan)周(zhou),等(deng)分點(dian)(dian)為1、2、3、4、3、2、1,由等(deng)分點(dian)(dian)引(yin)下垂線(xian)(xian)(xian);6等(deng)分右(you)視(shi)圖(tu)支管(guan)斷(duan)面半(ban)(ban)圓(yuan)周(zhou),等(deng)分點(dian)(dian)按(an)主(zhu)(zhu)視(shi)圖(tu)斷(duan)面旋轉90°,為4、3、2、1、2、3、4,由等(deng)分點(dian)(dian)向下引(yin)垂線(xian)(xian)(xian),得與主(zhu)(zhu)管(guan)圓(yuan)周(zhou)相應交點(dian)(dian)為4'、3'、2'、1'、2'、3'、4'.再由各(ge)(ge)交點(dian)(dian)向右(you)引(yin)水(shui)平線(xian)(xian)(xian)與由主(zhu)(zhu)視(shi)圖(tu)支管(guan)斷(duan)面圓(yuan)周(zhou)等(deng)分點(dian)(dian)向下所引(yin)的垂線(xian)(xian)(xian)相交,將各(ge)(ge)對應交點(dian)(dian)連(lian)成1"-1”曲線(xian)(xian)(xian),即為所求(qiu)結合線(xian)(xian)(xian)。


 ③. 畫支(zhi)管(guan)展(zhan)開圖。在AB延(yan)長線(xian)(xian)上截取1-1等(deng)于(yu)支(zhi)管(guan)斷面圓周(zhou)長度,并12等(deng)分。由等(deng)分點向下引垂線(xian)(xian),與由結合(he)線(xian)(xian)各點向右所引水平線(xian)(xian)相交(jiao),將各對應(ying)交(jiao)點連成光滑曲(qu)線(xian)(xian),即得(de)支(zhi)管(guan)展(zhan)開圖。


  ④. 畫主(zhu)管(guan)(guan)展開(kai)圖。在CD、EF向下(xia)的延長線(xian)(xian)上作一矩形,使(shi)其長等于(yu)主(zhu)管(guan)(guan)斷(duan)面圓周長,由中(zhong)點(dian)1'向上和向下(xia)對(dui)稱截取與右視圖中(zhong)12、23、34弧(hu)長相等的線(xian)(xian)段,得出各(ge)點(dian)向左(zuo)引水平線(xian)(xian),與由主(zhu)視圖結(jie)合線(xian)(xian)各(ge)點(dian)向下(xia)所(suo)引垂線(xian)(xian)相交的交點(dian),將對(dui)應(ying)交點(dian)連(lian)成光滑曲(qu)線(xian)(xian),即得主(zhu)管(guan)(guan)開(kai)孔實形,D'F'F"D"即為主(zhu)管(guan)(guan)展開(kai)圖。


  ⑤. 異(yi)徑三通壁厚(hou)處(chu)理。不鏟坡口(kou)的(de)異(yi)徑三通,支管(guan)(guan)(guan)按(an)內(nei)徑放(fang)樣(yang),主管(guan)(guan)(guan)按(an)內(nei)徑放(fang)樣(yang)。如果管(guan)(guan)(guan)壁較厚(hou),支管(guan)(guan)(guan)要求兩面有坡口(kou)時(shi),則按(an)中徑放(fang)樣(yang),而主管(guan)(guan)(guan)按(an)外(wai)(wai)徑放(fang)樣(yang),但不管(guan)(guan)(guan)支管(guan)(guan)(guan)按(an)內(nei)徑或中徑放(fang)樣(yang),支管(guan)(guan)(guan)展開(kai)(kai)長(chang)度則按(an)成品(pin)管(guan)(guan)(guan)或卷板管(guan)(guan)(guan)來確定。主管(guan)(guan)(guan)切(qie)孔的(de)展開(kai)(kai)長(chang)度按(an)外(wai)(wai)徑確定。



 3. 等(deng)徑斜(xie)三(san)通展開圖(tu)

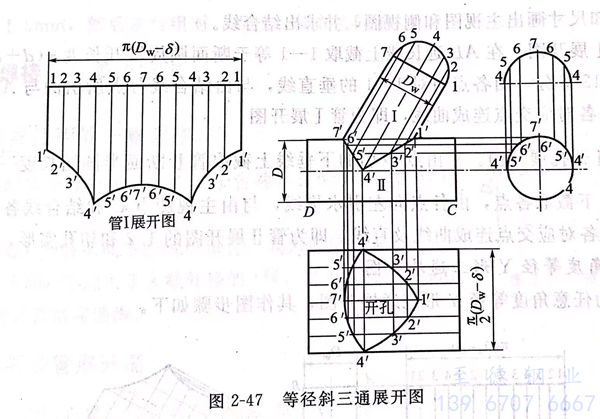

 圖2-47為等徑斜三通展(zhan)開(kai)圖,其作圖步(bu)驟如下。


圖 47.jpg


 ①. 按已知尺寸畫出(chu)主視圖和斷面(mian)圖。


 ②. 直接(jie)畫出等徑斜三通管的結合線。


 ③. 6等分支管(guan)斷面圓半圓周,由(you)各(ge)等分點引與支管(guan)中心(xin)線平行的(de)直線,交結(jie)合(he)線于1'、2'、3'、4'、5'、6'、7各(ge)點。


 ④. 畫(hua)管(guan)Ⅰ的展開(kai)圖。畫(hua)一水平線(xian)(xian)1-1等(deng)于(yu)(yu)斷(duan)面圓(yuan)周(zhou)長,并12等(deng)分;由各等(deng)分點引(yin)下垂線(xian)(xian)1-1'、2-2'、···、1-1',使(shi)其(qi)等(deng)于(yu)(yu)支管(guan)上相應(ying)的素線(xian)(xian)長度;用光滑曲線(xian)(xian)連(lian)接(jie)各點,即得管(guan)Ⅰ的展開(kai)圖。


 ⑤. 畫管(guan)Ⅱ開(kai)(kai)孔(kong)展開(kai)(kai)圖。在(zai)由管(guan)Ⅱ右端點所引(yin)下垂(chui)線(xian)上,截(jie)取(qu)斷面圓半(ban)圓周長并6等分,由各(ge)點向(xiang)左引(yin)水平線(xian),與結合(he)線(xian)上各(ge)點所引(yin)的(de)下垂(chui)線(xian)相交(jiao),將各(ge)對應相交(jiao)點連成曲線(xian),即為管(guan)Ⅱ開(kai)(kai)孔(kong)實形。



 4. 異(yi)徑斜交三(san)通(tong)展開(kai)圖

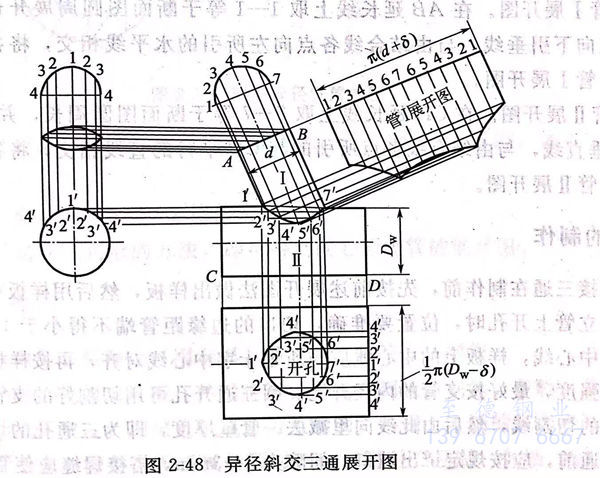

 圖2-48為異徑斜交三通展開圖,其作圖步驟如下。


圖 48.jpg


 ①. 按已知尺寸畫(hua)出主(zhu)視(shi)圖和側視(shi)圖,并求出結(jie)合線。


 ②. 畫(hua)管Ⅰ展(zhan)開圖。在(zai)AB延(yan)長線(xian)上截取1-1等(deng)于(yu)斷(duan)面圓周展(zhan)開長度,并12等(deng)分,由各(ge)點(dian)引對1-1的(de)垂直線(xian),與由結合線(xian)各(ge)點(dian)所引的(de)與AB平行的(de)直線(xian)相交(jiao),將各(ge)對應交(jiao)點(dian)連成曲線(xian),即為管Ⅰ展(zhan)開圖。


 ③. 畫管(guan)Ⅱ開孔展開圖。在由點(dian)D引(yin)的(de)下(xia)垂(chui)線(xian)上截取(qu)管(guan)Ⅱ斷面半圓周長度并(bing)由中點(dian)1'上下(xia)截取(qu)各(ge)點(dian),由各(ge)點(dian)向左引(yin)水平線(xian),與由主視圖點(dian)C和(he)結合線(xian)各(ge)點(dian)所引(yin)下(xia)垂(chui)線(xian)相交,將(jiang)各(ge)對應交點(dian)連成曲線(xian)及直線(xian),即為管(guan)Ⅱ展開圖的(de)1/2和(he)切孔實形。



 5. 任意角(jiao)度等徑Y型三通展(zhan)開圖

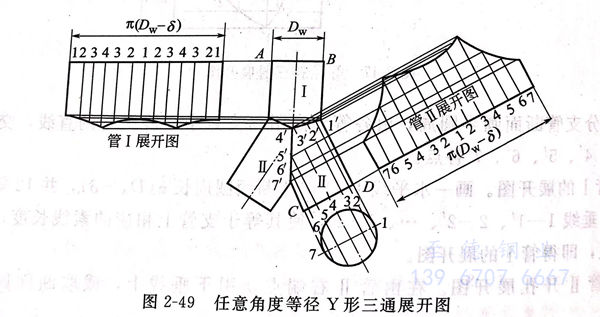

 圖2-49為任意角度等徑Y形(xing)三通展開(kai)圖,其作圖步驟如(ru)下(xia)。


圖 49.jpg


 ①. 按已知尺寸(cun)畫出主視圖和斷面圖。


 ②. 將斷面(mian)圖半圓周分成(cheng)6等(deng)份,等(deng)分點為(wei)1、2、3、··、7.由各等(deng)分點向上引管(guan)Ⅱ中心線的(de)平行線,與(yu)管(guan)I的(de)結合線交點為(wei)1'、2'、3'、4',與(yu)管(guan)Ⅱ的(de)結合線交點為(wei)4'、5'、6'、7'.


 ③. 畫管(guan)Ⅰ展(zhan)開圖(tu)(tu)。在AB延(yan)長(chang)線上(shang)取1-1等(deng)于斷(duan)面(mian)圖(tu)(tu)圓周(zhou)展(zhan)開長(chang)度,并12等(deng)分,由各等(deng)分點向下引(yin)垂(chui)線,與由結合線各點向左所引(yin)的水(shui)平線相(xiang)交,將(jiang)各對應交點連成曲(qu)線,即得出管(guan)Ⅰ展(zhan)開圖(tu)(tu)。


 ④. 畫管(guan)Ⅱ展開(kai)圖。在CD延長線上取7-7等(deng)于斷面圖圓(yuan)周長,并(bing)12等(deng)分,由各點引7-7的(de)(de)垂直(zhi)線,與由結合(he)線各點所引的(de)(de)與CD平(ping)行的(de)(de)直(zhi)線相交,將各對應交點連成曲線,即得出管(guan)Ⅱ展開(kai)圖。



二、不銹鋼三通的制作


  各種焊接不銹鋼三通在制作前,先按前述展開圖法做出樣板,然后用樣板在主管和支管上劃線切割。在立管上開孔時,位置要準確,切口的邊緣距管端不得小于100mm;在確定位置劃出十字中心線,樣板上的中心線應與所劃十字中心線對齊,再按樣板劃線切割。為了提高三通的強度,最好按支管的內徑開孔。圓三通開孔可用切割好的支管直接扣在主管上劃出三通孔的切割線,然后由此線向里減去一管壁厚度,即為三通孔的切割線。


  組對不銹鋼(gang)三(san)通前(qian),應(ying)按規定鏟出坡口,間隙為2~3mm,搭接焊(han)縫應(ying)使管壁緊靠,其間隙不得大(da)于1.5mm,然(ran)后進行組對、焊(han)接,其方法同(tong)前(qian)。
