不銹鋼焊(han)接彎(wan)頭除應(ying)滿足焊接質量檢驗的(de)有(you)關規定(ding)外，還應(ying)符合下列(lie)要求(qiu)：

 ①. 公稱尺寸大于400mm的不銹鋼彎頭，可增加中節數量，但其內側的最小寬度不得小于50mm。

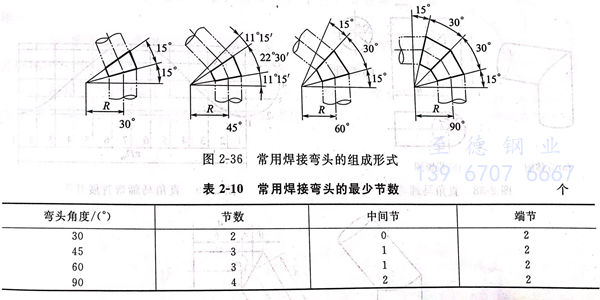

       常用(yong)焊(han)接(jie)彎(wan)頭(tou)的組(zu)成形式(shi)如圖(tu)2-36所示。彎(wan)頭(tou)的最少節數見(jian)表2-10。

  ②. 不銹(xiu)鋼焊接彎頭要尺寸(cun)偏差符合下列(lie)規定。

    周長偏差： 當管子(zi)公(gong)稱(cheng)尺寸DN>1000mm時(shi)，不(bu)超過±6mm;公(gong)稱(cheng)尺寸DN≤1000mm時(shi)，不(bu)超過±4mm。

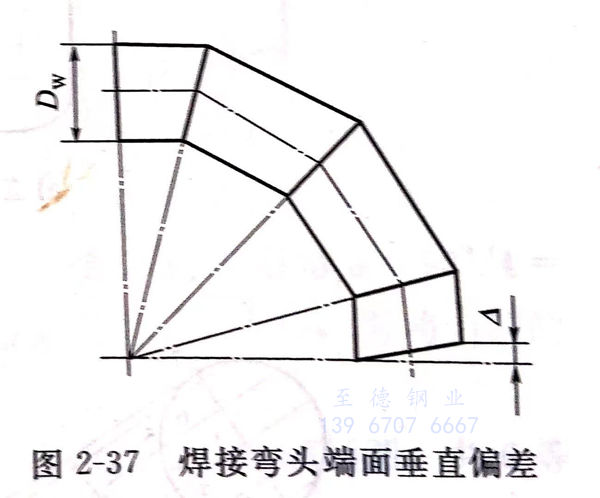

    端面與中心(xin)線(xian)的(de)垂直偏差Δ(見圖2-37)值，不應大于管外徑Dw的(de)1%,且不大于3mm。

一、不銹鋼焊接彎頭(tou)展開(kai)圖

1. 馬蹄彎(wan)的(de)展開圖(tu)

  馬蹄(ti)彎分(fen)直角(jiao)和任意角(jiao)兩種。其展開圖(tu)的作圖(tu)步驟如下所述。

  ①. 直角馬蹄彎展開圖

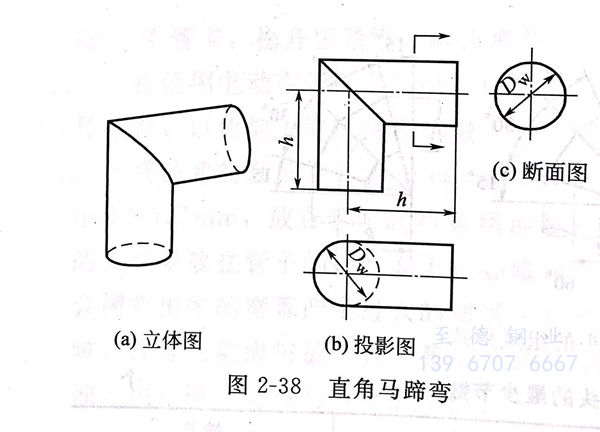

   圖2-38為直角馬(ma)蹄彎的立體(ti)圖和投(tou)影(ying)圖。設馬(ma)蹄彎管(guan)的管(guan)子外徑為Dw,高為h,其作圖步驟如下(xia)。

   a. 以(yi)管外(wai)徑(jing)Dw為(wei)直徑(jing)畫(hua)圓。

   b. 把半(ban)圓周分6等份，其(qi)等分點的標號為1、2、3、4、5、6、7.

   c. 把圓管周長展開(kai)成12等分(fen)的水平線，總長度為(wei)πDw,自左至右依次標注各等分(fen)點(dian)的標號為(wei)1、2、3、4、5、6、7、6、5、4、3、2、1.

   d. 在展(zhan)開的水平線(xian)上，由各點作垂直線(xian)，同時(shi)由半圓周上各等(deng)分(fen)點向右引水平線(xian)與之相(xiang)交。

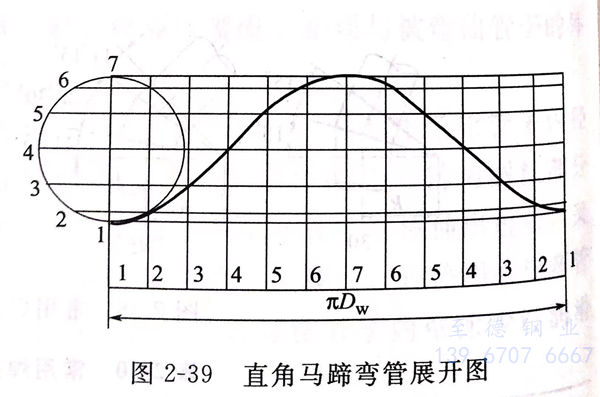

   e. 用光滑曲線(xian)(xian)連接各垂直線(xian)(xian)與水平(ping)線(xian)(xian)的相應交點，即得直角馬蹄彎管(guan)展開圖(tu)，如圖(tu)2-39所(suo)示(shi)。

 ②. 任意馬蹄彎展開圖

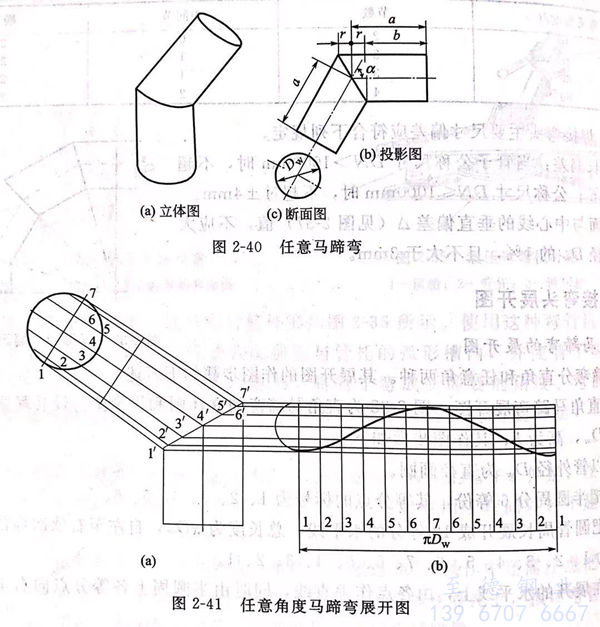

   圖2-40為任(ren)意馬蹄彎的(de)立體(ti)圖和投(tou)影圖，其展開(kai)圖的(de)作圖步驟(zou)如下(xia)。

   a. 用已(yi)知(zhi)尺寸畫出立(li)面(mian)圖和斷(duan)面(mian)圖的外形(xing)（即實樣），如(ru)圖2-41(a)所示。

   b. 按前法將(jiang)斷面(mian)圖(tu)中(zhong)的半個圓(yuan)分成6等份(fen)，順序(xu)標(biao)號為(wei)1、2、3、4、5、6、7.

   c. 由圓(yuan)周各等分點向下側引(yin)圓(yuan)管(guan)中心線(xian)(xian)的平(ping)行線(xian)(xian)，與投影接合線(xian)(xian)（即圓(yuan)管(guan)斜口(kou)投影線(xian)(xian)）相交，得出交點為1'、2'、3'、4'、5'、6'、7'.

   d. 把(ba)圓管周長按(an)12等(deng)分展開成水平線，如圖2-41(b)所示，自左至右得其相應點(dian)的標號為(wei)1、2、3、4、5、6、7、6、5、4、3、2、1.

  e. 在展(zhan)開的水平線上，由(you)(you)各等(deng)分點作(zuo)垂直線，并同由(you)(you)投影(ying)接(jie)合線上各點1'、2'、3、4'、5'、6'、7'引來的水平線相交。

   f. 用光滑曲線連接(jie)各垂直線同水平線的(de)相應交(jiao)點，便得任(ren)意角度(du)馬蹄(ti)彎管(guan)的(de)展開圖，如圖2-41所(suo)示。

 2. 蝦殼彎展開(kai)圖

 蝦殼彎由若(ruo)(ruo)干個帶斜截面的(de)直管(guan)段構成，組(zu)成的(de)節(jie)一般為兩個端(duan)節(jie)和(he)若(ruo)(ruo)干個中(zhong)(zhong)節(jie)，端(duan)節(jie)為中(zhong)(zhong)節(jie)的(de)一半(ban)，節(jie)數越多，彎頭(tou)越順，對輸送介質的(de)阻力也就越小。

  ①. 90°單節蝦殼彎(wan)展開圖

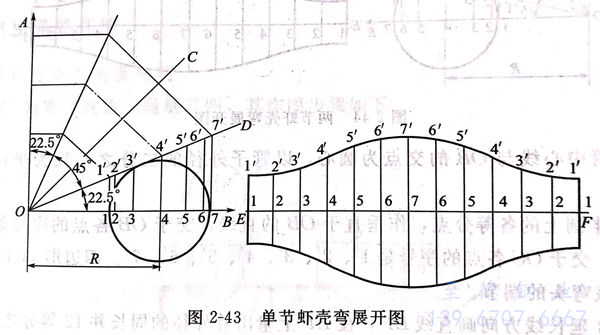

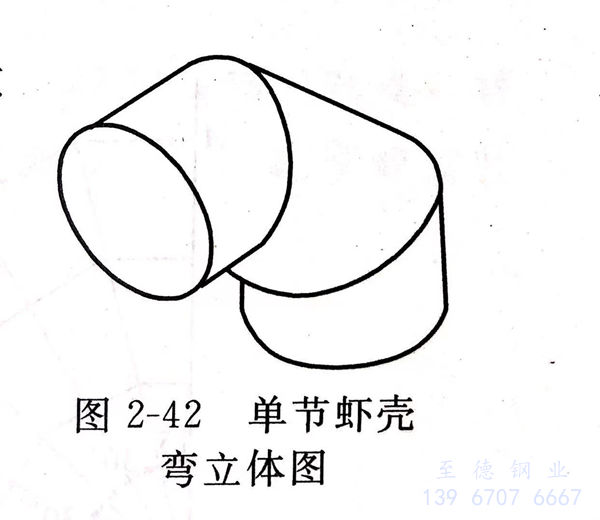

   圖(tu)2-42為單(dan)節蝦殼彎立體圖(tu)，其展開圖(tu)的畫法(fa)步驟如下。

   a. 在(zai)圖2-43左(zuo)側作∠AOB=90°,并以O為(wei)(wei)圓心、彎曲半徑R為(wei)(wei)半徑，畫出蝦殼(ke)彎的中(zhong)心線（見圖中(zhong)點(dian)畫線）。

   b. 90°單(dan)節蝦殼(ke)彎由一(yi)個(ge)中(zhong)節和兩(liang)(liang)(liang)個(ge)端節組成，因此(ci)，端節的(de)(de)中(zhong)心角α=90°/4=22.5°;作圖時(shi)先將(jiang)90°的(de)(de)∠AOB平(ping)分成兩(liang)(liang)(liang)個(ge)45°角（∠AOC及∠COB),再(zai)將(jiang)45°的(de)(de)∠COB平(ping)分成兩(liang)(liang)(liang)個(ge)22.5°角（∠COD和∠DOB)。

   c. 以(yi)彎管中心(xin)(xin)線與OB的(de)交(jiao)點為圓心(xin)(xin)，以(yi)管子外徑的(de)二分之一長為半(ban)徑畫圓，并6等(deng)分半(ban)個圓周。

  d. 通(tong)過半(ban)圓(yuan)上(shang)的(de)各等分(fen)點(dian)作垂直于(yu)OB的(de)直線，諸垂直線與OB線相交各點(dian)的(de)序(xu)號(hao)是(shi)(shi)1、2、3、4、5、6、7,與OD線相交各點(dian)的(de)序(xu)號(hao)是(shi)(shi)1'、2'、3'、4'、5'、6'、7'.四邊形11'7'7是(shi)(shi)個直角梯形，也是(shi)(shi)該彎(wan)頭的(de)端節(jie)。

  e. 在圖2-43中OB延長線(xian)上畫(hua)直(zhi)線(xian)EF,在EF上量出管外徑的周長并12等分(fen)之，自左至右等分(fen)點的順(shun)序標號是1、2、3、4、5、6、7、6、5、4、3、2、1.通過各等分(fen)點作垂直(zhi)線(xian)。

   f. 以(yi)直線(xian)EF上的(de)各(ge)等(deng)分點為(wei)基(ji)點，分別截(jie)取11'、22'、33'、44'、55'、66'、77'線(xian)段長，畫在EF相應(ying)的(de)垂直線(xian)上，將所(suo)得的(de)各(ge)交點，用光滑的(de)曲(qu)線(xian)連(lian)(lian)接起來，就是端(duan)節展開圖。如果在端(duan)節展開圖的(de)另外一半，同樣(yang)對稱地截(jie)取11'、22'、33'、44'、55'、66'、77'后用光滑曲(qu)線(xian)連(lian)(lian)接起來，即得中(zhong)節展開圖。

 ②. 90°兩節蝦(xia)殼彎展(zhan)開圖

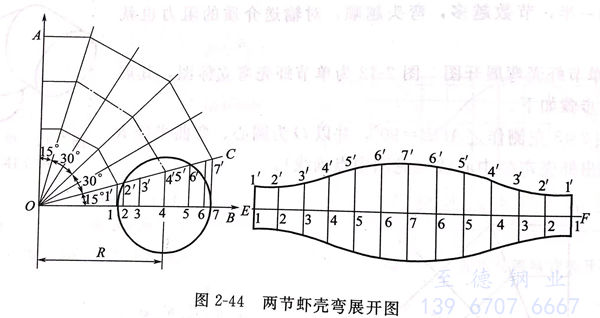

   兩節蝦殼彎(wan)展開圖的畫法如(ru)(ru)圖2-44所示(shi)，其具(ju)體步(bu)驟如(ru)(ru)下。

  a. 作∠AOB=90°,以O為圓心(xin)，以彎(wan)曲(qu)半(ban)徑(jing)R為半(ban)徑(jing)，畫出蝦殼(ke)彎(wan)的中心(xin)線。

  b. 因為整個(ge)(ge)彎管由兩(liang)個(ge)(ge)中節(jie)和兩(liang)個(ge)(ge)端節(jie)（相(xiang)當于6個(ge)(ge)端節(jie)）組成，因此，端節(jie)的(de)中心(xin)角(jiao)α=90°/6=15°.作(zuo)圖時，先將90°的(de)∠AOB 3等分，使每個(ge)(ge)角(jiao)均(jun)為30°,再將離直線(xian)OB最近的(de)30°角(jiao)平分，則∠COB為15°.

  c. 以彎(wan)管中(zhong)心(xin)(xin)線與OB的(de)交點為圓心(xin)(xin)，以管子外徑的(de)二分之(zhi)一長為半徑畫半圓 6等分。

  d. 通過半圓上(shang)的各(ge)(ge)等(deng)分點(dian)，作(zuo)垂(chui)直于(yu)OB的直線，交于(yu)OB各(ge)(ge)點(dian)的序號是(shi)1、2、34、5、6、7,交于(yu)OC各(ge)(ge)點(dian)的序號是(shi)1'、2'、3'、4'、5'、6'、7'.四邊形11'7'7是(shi)個直角梯形，也是(shi)該(gai)彎頭的端節。

  e. 沿OB延長線(xian)方向畫(hua)直線(xian)EF,在EF上量出管外徑的周(zhou)長并12等(deng)分之。自左(zuo)至右等(deng)分點的順序標號是1、2、3、4、5、6、7、6、5、4、3、2、1.通過各等(deng)分點作垂直線(xian)。

  f. 以直(zhi)線EF上的(de)各等(deng)分點(dian)為(wei)(wei)圓(yuan)心，以11'、22'、33'、44'、55'、66'、77'的(de)線段(duan)長為(wei)(wei)半(ban)徑，左右、上下(xia)對稱地在EF相應的(de)諸垂直(zhi)線上畫出相交(jiao)點(dian)，將所得的(de)交(jiao)點(dian)用光(guang)滑的(de)曲線連接起(qi)來，即成兩節(jie)蝦殼彎(wan)中節(jie)的(de)展(zhan)開圖。

二、不銹鋼(gang)彎(wan)頭的制作

  不銹鋼焊(han)接彎頭制作前，先按展(zhan)開(kai)圖在(zai)油氈紙或樣板紙上制作好下料樣板，進行下料、組(zu)對、焊(han)接。其制作方(fang)法及要(yao)求(qiu)如下。

   ①. 公稱尺寸小于400mm的不銹鋼焊制彎頭，可用不銹(xiu)鋼(gang)無縫管或有縫鋼管制作。

   ②. 下(xia)料(liao)時(shi)，先在(zai)管(guan)(guan)子(zi)上沿(yan)管(guan)(guan)子(zi)軸線(xian)劃兩(liang)條直線(xian)，使這兩(liang)條直線(xian)間弧(hu)距等(deng)于管(guan)(guan)子(zi)外(wai)圓周長的(de)一半，然后將下(xia)料(liao)樣板圍在(zai)管(guan)(guan)外(wai)面，使下(xia)料(liao)樣板上的(de)背高線(xian)和腹高線(xian)分(fen)別與管(guan)(guan)子(zi)上的(de)兩(liang)條直線(xian)重(zhong)合。

   ③. 沿下料樣板在(zai)管子上(shang)劃出切割線。

   ④. 將(jiang)下料(liao)樣板翻轉180°,劃出(chu)另一段的切(qie)(qie)割(ge)線，兩段之間應留足割(ge)口(kou)(kou)的寬度(du)。用氧-乙炔(gui)焰切(qie)(qie)割(ge)時(shi)，可(ke)根據管壁的厚薄留出(chu)3~5mm的割(ge)口(kou)(kou)，用鋸割(ge)或其他方式切(qie)(qie)割(ge)，應留出(chu)相(xiang)應切(qie)(qie)口(kou)(kou)寬度(du)。

  ⑤. 用油氈紙做(zuo)下(xia)料樣板時，計算管子直(zhi)徑(jing)應(ying)是管子的(de)外徑(jing)加上油氈紙的(de)厚(hou)度。

  ⑥. 當用鋼(gang)板卷制彎頭時，制作(zuo)下(xia)料樣板所做成的管(guan)子直徑應是管(guan)子內徑加鋼(gang)板厚(hou)度。

  ⑦. 不銹鋼焊(han)接彎頭各段在焊(han)接前要開坡(po)口(kou)(kou)，彎管外(wai)側的坡(po)口(kou)(kou)角度(du)應(ying)小些，而內側坡(po)口(kou)(kou)角度(du)應(ying)大一些。

  ⑧. 不銹鋼焊接彎頭在組對時，應將(jiang)各(ge)管節的中(zhong)心線對準。先定位焊，固定兩(liang)側(ce)的兩(liang)點，將(jiang)角(jiao)度(du)調整正確后，再定位焊幾(ji)處。90°彎頭定位焊時，應將(jiang)角(jiao)度(du)放大1°~2,以便焊接收縮(suo)后得到(dao)準確的彎曲角(jiao)度(du)。

  ⑨. 全部組對定位焊完畢，角度符合(he)要求(qiu)后，才可進行(xing)焊接。
