不銹鋼在大氣或含氧的氛圍中高溫下暴露時，在其表面就形成氧化膜。氧化膜因厚度不同而呈現出不同的干涉色。經高溫加熱后，所見的顏色一般稱為回火色調。長時間被加熱發展成為較暗的色調的氧化膜，稱為氧化皮屑。

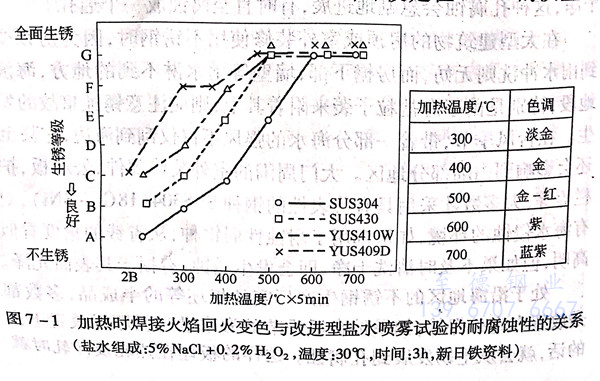

  在(zai)大氣中(zhong)，由于加熱產生(sheng)回火變(bian)色(se)與耐腐蝕性的(de)(de)(de)關系如圖7-1所(suo)示。試驗材料(liao)(liao)為 SUS304(18Cr-8Ni)、SUS430(18Cr)、YUS410W(12Cr)和YUS409D(11Cr-0.2Ti).表(biao)面(mian)是(shi)2B精加工方式（退火→采(cai)取酸洗工藝除掉氧化薄膜→使(shi)用平(ping)整(zheng)軋機（Skinmill)校平(ping)）為基準，經(jing)300~700℃加熱后(hou)，使(shi)用5%NaCl+0.2%H2O2水溶液，溫度(du)30℃,進行3h噴霧后(hou)，按試驗材料(liao)(liao)表(biao)面(mian)的(de)(de)(de)生(sheng)銹狀態，進行耐腐蝕性評(ping)價(jia)。隨(sui)著加熱溫度(du)的(de)(de)(de)上(shang)升(sheng)，其色(se)調由淡金色(se)向藍紫色(se)轉變(bian)，從圖7-1的(de)(de)(de)結果(guo)可(ke)見，即便是(shi)在(zai)300℃的(de)(de)(de)淡金色(se)回火色(se)調中(zhong)亦屬生(sheng)銹。還可(ke)以看出(chu)，隨(sui)著溫度(du)的(de)(de)(de)上(shang)升(sheng)，任何(he)鋼(gang)種(zhong)的(de)(de)(de)氧化都加快，到500℃時(shi)，試料(liao)(liao)的(de)(de)(de)含鉻（Cr)量(liang)越高，越不(bu)易生(sheng)銹，而(er)到600℃時(shi)，變(bian)得與含鉻（Cr)量(liang)無關，這些鋼(gang)種(zhong)均(jun)全(quan)面(mian)生(sheng)銹。

   在焊接時，如果使用氬（Ar)等惰(duo)性氣體(ti)進行(xing)(xing)充分的保護，則可以防止上(shang)述現象發生(sheng)。當發生(sheng)上(shang)述氧(yang)化(hua)物時，有必要進行(xing)(xing)磨削或(huo)酸洗，將氧(yang)化(hua)物完全除掉。
