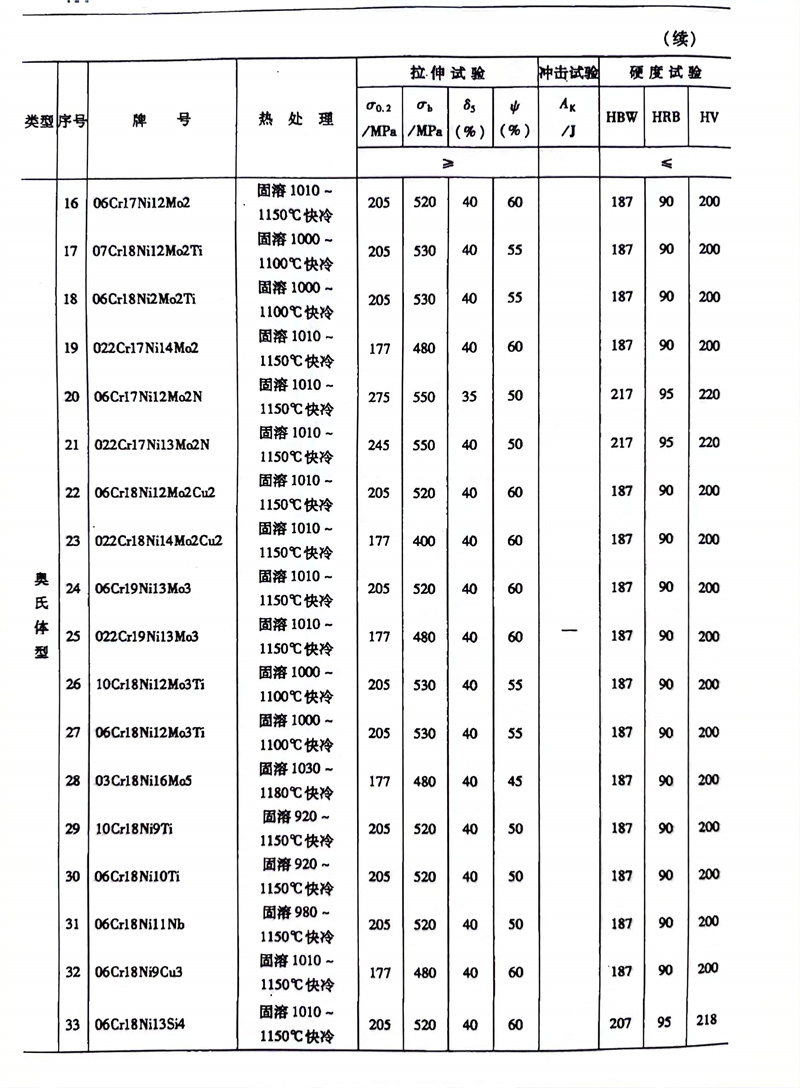

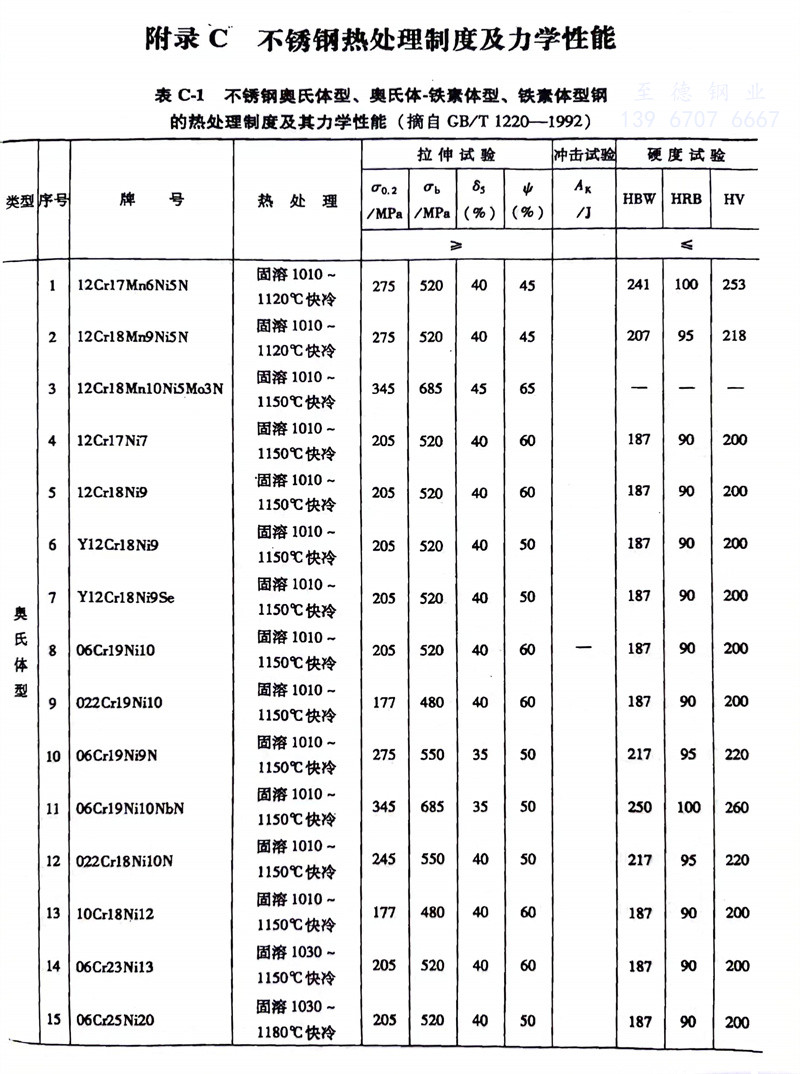

奧氏體(ti)不(bu)銹(xiu)鋼、雙相不(bu)銹(xiu)鋼、鐵素體(ti)不(bu)銹(xiu)鋼的熱處理制度及(ji)其力(li)學性能對照表

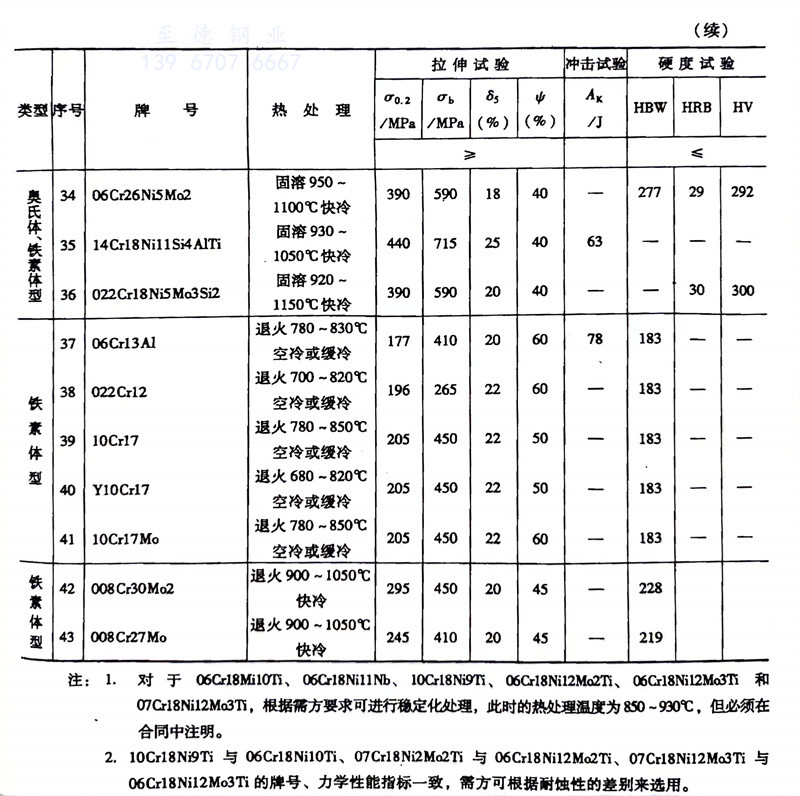

注: 1.對于 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根據儒方要求可(ke)進行穩定化處理,此時的熱處理溫度為(wei)850~930℃,但(dan)必須在合同中(zhong)注明。
2. 10Cr18Ni9Ti 與 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 與 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 與 06Cr18Ni12Mo3Ti 的牌號、力學性(xing)能指標一致,需方可(ke)根據耐蝕性(xing)的差別來選用(yong)。
