12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼是歷史最悠久的奧氏體型不銹鋼，在固溶態具有良好的塑性、韌性和冷加工性能。此鋼對強氧化性酸（濃度≤65％硝酸）具有優越的耐蝕性，對堿性溶液及大部分有機酸和無機酸亦有一定的耐蝕性。焊接后其耐蝕性比含鈦、鈮不銹鋼和低碳、超低碳18-8型不銹鋼差。經冷加工后具有高的強度，但伸長率比12Cr17Ni7（1Cr7Ni7）鋼稍差。主要用于對耐蝕性和強度要求不高的結構件和焊接件。這種鋼經過熱處理（1050～1100℃，在水中或空氣中淬火）后，呈單相奧氏體組織，因此在強磁場中不產生磁感應，適宜制作無磁模具和無磁部件。但在敏化態或焊后，具有晶間腐蝕傾向，不宜作焊接結構材料。

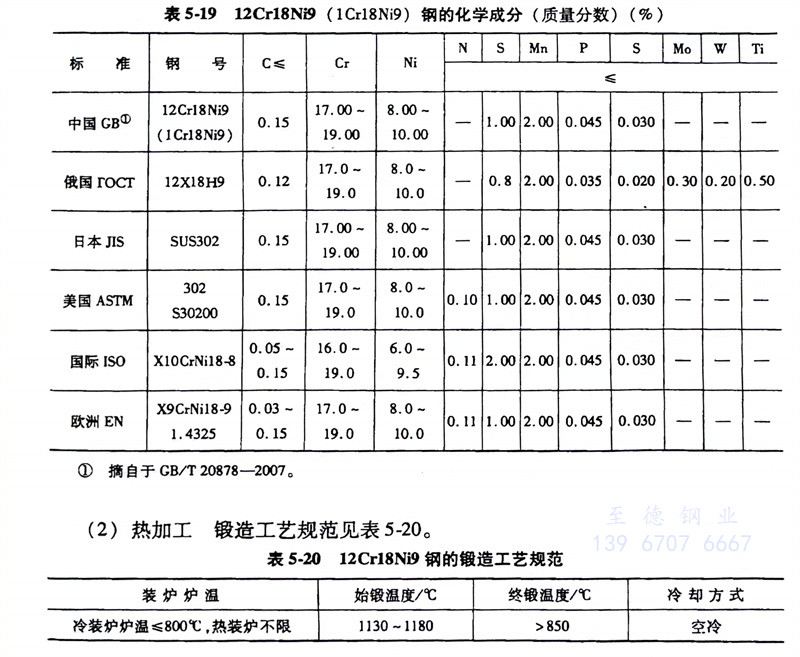

（1）化學成分:   12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼的化學成分見表5-19。

（2）熱加工(gong):   12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼(gang)鍛造工藝規范見表5-20。

        由于鋼的(de)導熱性差，故應均勻加熱，鍛壓時宜選(xuan)用較(jiao)(jiao)大的(de)壓下量和高的(de)終鍛溫度，以獲得(de)較(jiao)(jiao)好的(de)力學性能，減小形(xing)成裂紋(wen)的(de)可能性。

（3）預備(bei)熱(re)處理:  預備熱處理的(de)過程如下(xia)：

        a. 冷(leng)拉(la)坯料退火：970℃，水冷(leng)。

        b. 冷拉(la)材中間退(tui)火：850℃，水(shui)冷。

        c. 消(xiao)除加(jia)工應(ying)力退火(huo)：300～350℃，保溫1～2h，空冷。

（4）固溶、時效熱處理:   過(guo)程(cheng)如下(xia)：

        a. 固溶處理：1050～1150℃，水冷，獲得奧氏(shi)體組織。

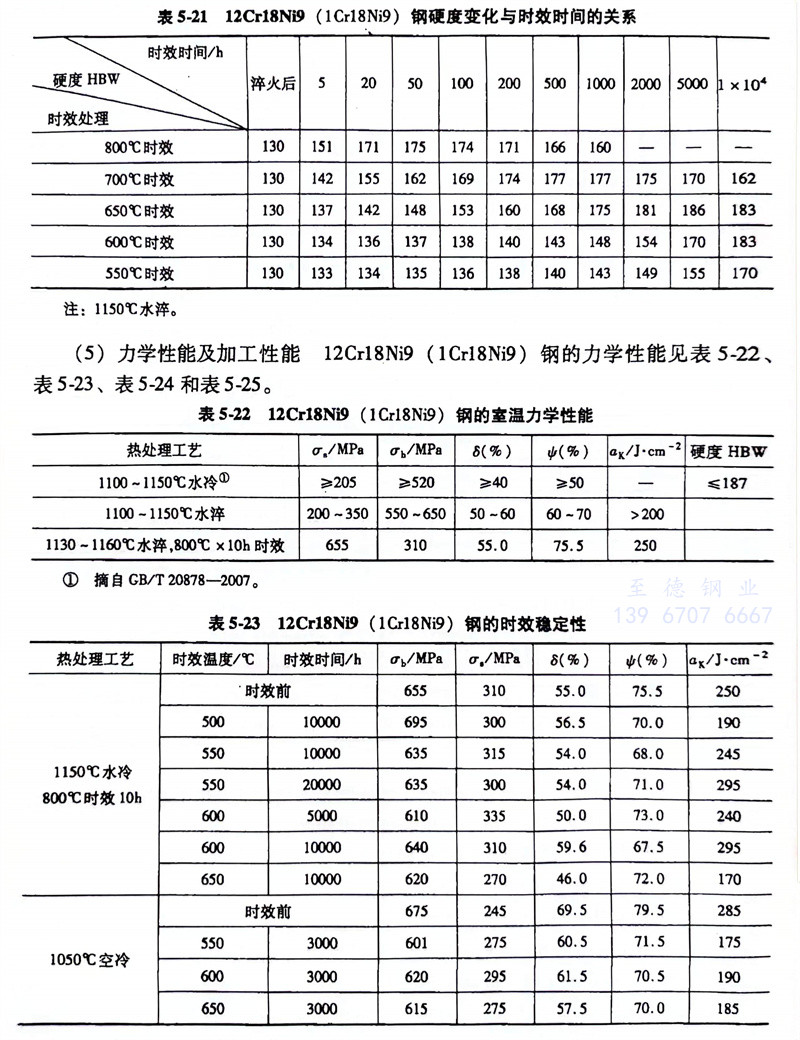

        b. 時效處理：800℃×10h或700℃×20h，獲得奧氏體＋碳化物組織(zhi)，硬(ying)度變(bian)化和時效時間的關系見表5-21。

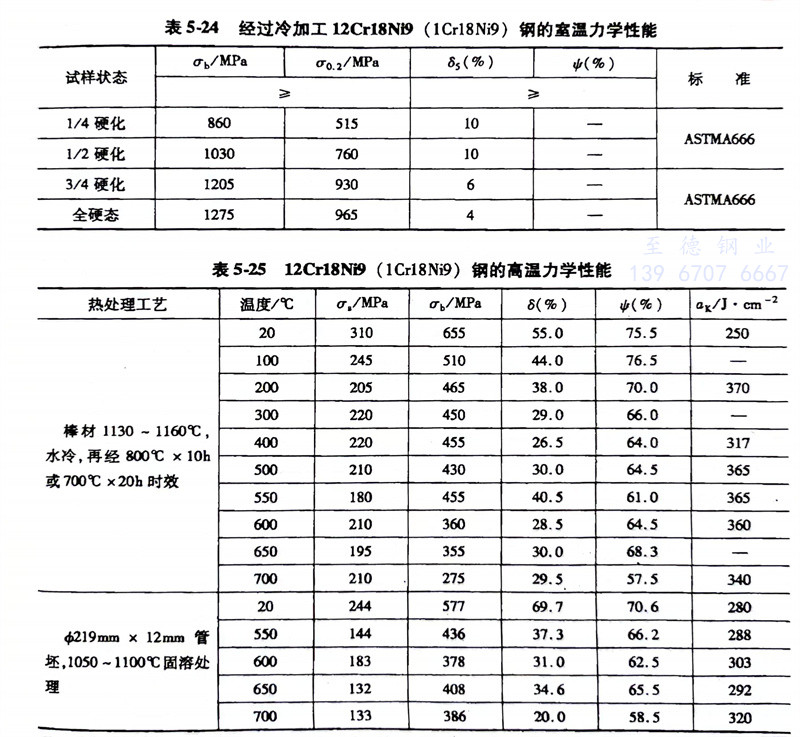

（5）力(li)學性能及加工性能:  12Cr18Ni9（1Cr18Ni9）302不銹鋼的力學性能見(jian)表(biao)5-22、表(biao)5-23、表(biao)5-24和表(biao)5-25。

        12Cr18Ni9、1Cr18Ni9、1.4325、302不銹(xiu)鋼冷變形性(xing)能良(liang)好，可以進(jin)(jin)行各種(zhong)冷加工，如彎曲(qu)、卷邊、折疊等(deng)，并具(ju)有(you)良(liang)好的(de)深沖性(xing)能；焊(han)(han)接性(xing)好，可以進(jin)(jin)行各種(zhong)方法的(de)焊(han)(han)接，薄板宜采用氬弧焊(han)(han)，焊(han)(han)后(hou)不(bu)需(xu)要進(jin)(jin)行熱處理(li)。

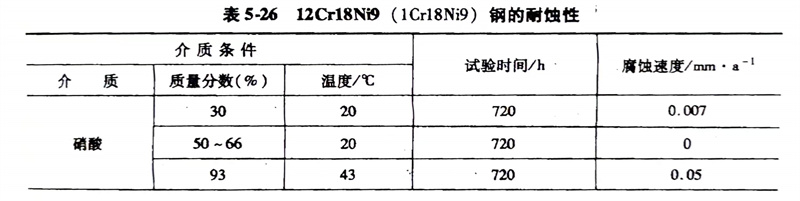

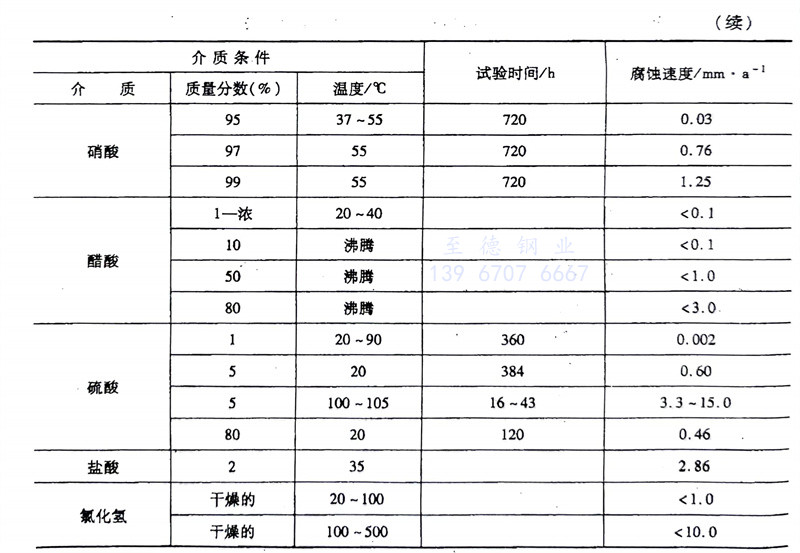

（6）耐蝕性:  12Cr18Ni9、1Cr18Ni9、1.4325、302不銹鋼(gang)的耐蝕(shi)性(xing)見(jian)表5-26。
