Y12Cr18Ni9、1.4305、303不銹鋼是奧氏體易切削不銹鋼，在鋼中提高硫、磷含量，從而改善12Cr18Ni9（1Cr18Ni9）不銹鋼的切削性能。最適用于在自動車床上加工的耐蝕性標準件和制作輥、軸等。

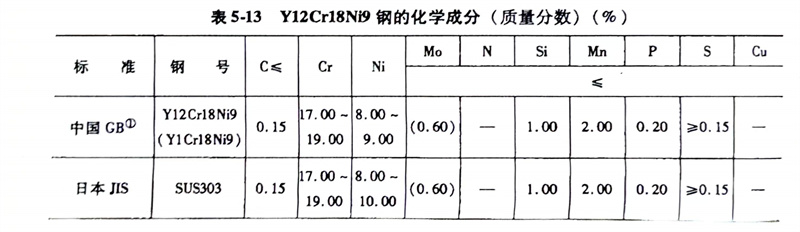

（1）化學成分： Y12Cr18Ni9、1.4305、303不(bu)銹(xiu)鋼的化學成(cheng)分見表5-13。

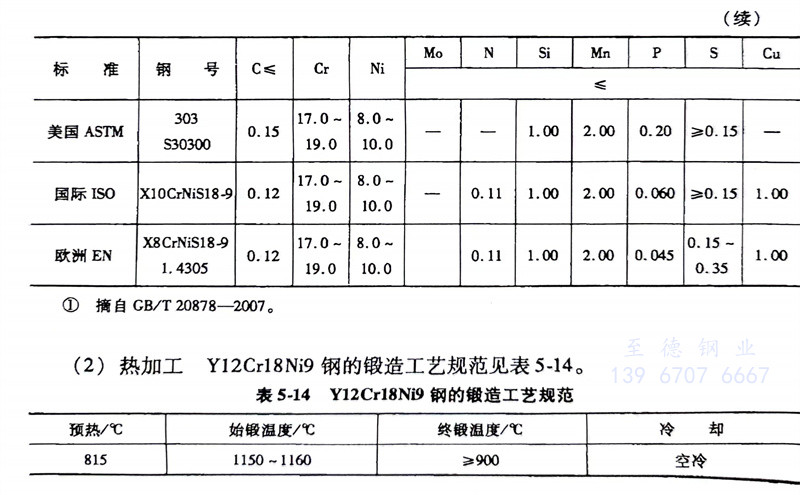

（2）熱加工(gong)：Y12Cr18Ni9、1.4305、303不銹鋼的鍛造工藝規范見表5-14。

（3）預備(bei)熱處(chu)理： 消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。冷拉坯料的退火溫度為970℃，水冷。冷拉材中間退火溫度為850℃，水冷。

（4）固溶(rong)處理(li)： 1010～1150℃，水冷或空冷，硬度≤187HBW。

（5）焊(han)接(jie)： 焊接性好，薄板宜采用氬弧焊。當采用焊條電弧焊時，可用A102、A107和A132、A137焊條焊接。

（6）耐蝕性(xing)：耐(nai)晶間(jian)腐蝕(shi)性不良，因此焊接狀態的(de)工件在產(chan)生晶間(jian)腐蝕(shi)的(de)介質中(zhong)不宜采用。此鋼對氧化性酸(suan)具(ju)有優越的(de)耐(nai)蝕(shi)性。耐(nai)蝕(shi)性同12Cr18Ni9鋼。

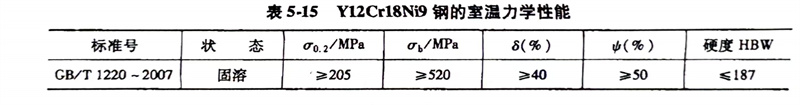

（7）力學性能： Y12Cr18Ni9、1.4305、303不銹鋼的室溫力學性能見表5-15。
