022Cr17Ni7、1.4318、S30103、301L不銹鋼是超低碳奧氏體型不(bu)銹鋼。由于碳含量低，所以更耐晶界腐蝕。焊后可以不進行熱處理。該鋼用于制造焊接后可不進行熱處理的零部件。

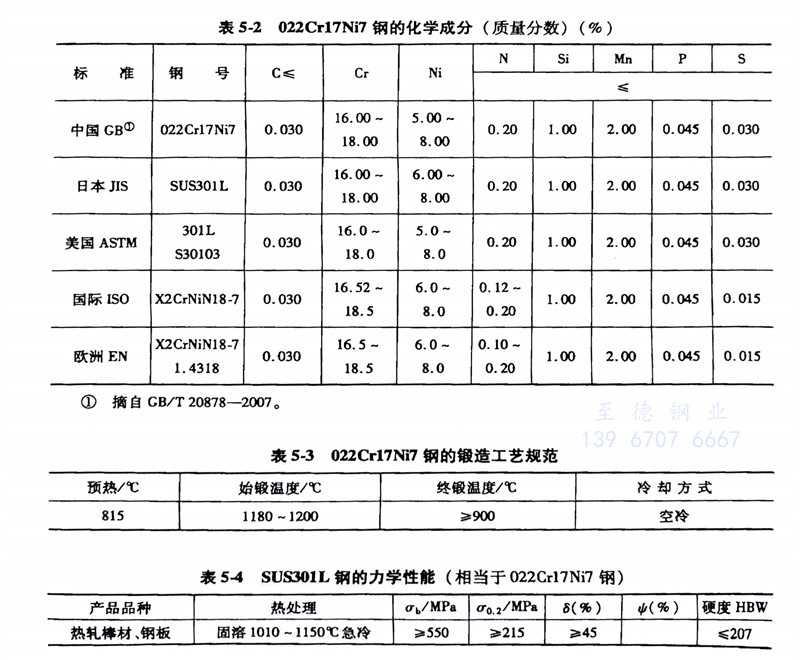

（1）化學(xue)成(cheng)分： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的化學成(cheng)分見(jian)表5-2。

（2）熱加工： 022Cr17Ni7、1.4318、S30103、301L不(bu)銹鋼的鍛(duan)造工藝規范見表(biao)5-3。

（3）預備熱處理： 消(xiao)除加工(gong)應(ying)力的退(tui)火溫度為300～350℃，保溫2h，空冷。

（4）固溶(rong)熱處理： 1010～1150℃快冷，硬度≤207HBW。

（5）力學性能：022Cr17Ni7、1.4318、S30103、301L不銹(xiu)鋼的(de)力學性能見(jian)表5-4。

（6）耐蝕性： 由(you)于碳(tan)含量很(hen)低(di)，該鋼(gang)耐晶間腐蝕性好。
