目前列入國家標準的Cr21型雙相不銹鋼僅有12Cr21Ni5Ti。
一、12Cr21Ni5Ti雙(shuang)相不銹鋼簡介(jie)
12Cr21Ni5Ti（原牌號為 1Cr21Ni5Ti）已納入GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21833等標準中（化學成分見表7-1）。該牌號材料包括鋼棒、鋼板、無縫鋼管等。該鋼最早由前蘇聯在20世紀60年代開發，1961年納入標準（TOCT5632-61），1972年又對其進行了修訂，TOCT5632-72將0Cr21Ni5Ti鋼的Cr、Ni含量提高，鋼號改為0Cr22Ni6Ti（化學成分見表7-5），中國經研制后、1975年納人GB 1220-75標準，該鋼種是為了節鎳，代替1Cr18Ni9Ti而設計的，有較好的力學性能，特別是強度較高。
二(er)、12Cr21Ni5Ti雙相不銹鋼的化學成分和顯微組(zu)織
Cr21型化學(xue)成分(fen)(fen)見表7-1或表7-5。此鋼在500～600℃短時加熱(re)出現脆(cui)性，這(zhe)(zhe)一(yi)(yi)溫度(du)范(fan)圍(wei)與(yu)鐵(tie)素體(ti)(ti)固溶體(ti)(ti)的彌散硬化溫度(du)范(fan)圍(wei)［析(xi)出（Ni，Cr，Fe）3（Ti，Al）相］和鐵(tie)素體(ti)(ti)固溶體(ti)(ti)的兩相分(fen)(fen)離溫度(du)范(fan)圍(wei)（475℃脆(cui)性）部分(fen)(fen)疊(die)加，有可能是(shi)這(zhe)(zhe)一(yi)(yi)溫度(du)范(fan)圍(wei)強化效果最(zui)顯(xian)(xian)著的原因；為了(le)防止這(zhe)(zhe)一(yi)(yi)現象，采(cai)用控制鋼中 Ti不(bu)大于(yu)0.5％，殘余Al不(bu)大于(yu)0.08％的方法(fa)，收到了(le)明顯(xian)(xian)的效果。
經950～1050℃固溶(rong)處理(li)后，Cr21型雙相(xiang)不(bu)(bu)銹鋼(gang)中的鐵素體量為55％～70％。提高淬火溫度(du)，使鐵素體量增(zeng)多，當(dang)組織中奧氏體量不(bu)(bu)少(shao)于(yu)20％～25％時仍為細晶組織，只有(you)當(dang)奧氏體相(xiang)消失時，晶粒才會(hui)粗(cu)化。由于(yu)兩相(xiang)組織阻止了晶粒急(ji)劇長(chang)大，因此在少(shao)量變(bian)形(xing)后再加熱時，雙相(xiang)不(bu)(bu)銹鋼(gang)沒有(you)晶粒急(ji)劇長(chang)大傾(qing)向，這(zhe)也(ye)是這(zhe)種類型鋼(gang)的特(te)征(zheng)之一。
Cr21型雙相不銹鋼在400～500℃范圍內長(chang)期保溫，出(chu)現475℃脆性；600～750℃短期時效后的塑性降(jiang)低(di)是由(you)于碳化物的析出(chu)而(er)使(shi)合金(jin)元素貧(pin)化的奧氏體產生馬氏體轉變的結果；650～700℃長(chang)期保溫的脆化則與(yu)α相的析出(chu)有關。

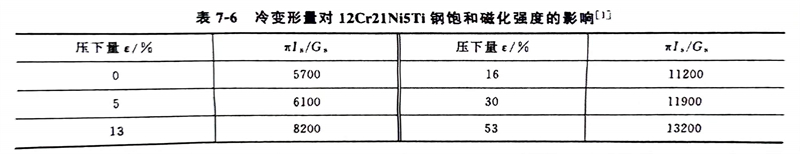

Cr21型雙相不銹鋼中的(de)(de)奧氏(shi)(shi)(shi)體是(shi)亞穩定的(de)(de)，在冷變(bian)(bian)形(xing)過程中也(ye)會(hui)產生馬氏(shi)(shi)(shi)體轉變(bian)(bian)（γ-am），即使在小變(bian)(bian)形(xing)量(liang)后，飽和磁化強度也(ye)會(hui)顯著增加，見(jian)表7-6。但是(shi)加熱到150℃即可以(yi)抑制馬氏(shi)(shi)(shi)體轉變(bian)(bian)，這提(ti)供了采用溫(wen)軋工藝以(yi)提(ti)高軋制變(bian)(bian)形(xing)量(liang)的(de)(de)條件(jian)。
三(san)、12Cr21Ni5Ti雙相不(bu)銹鋼的性能(neng)
這類鋼(gang)中增加了鈦的(de)(de)含量(liang)，與022Cr19Ni5Mo3Si2N 鋼(gang)相比，提高了鋼(gang)的(de)(de)耐晶(jing)間腐(fu)蝕能力和耐應力腐(fu)蝕的(de)(de)能力。由于這類鋼(gang)中鉻當(dang)(dang)量(liang)與鎳(nie)當(dang)(dang)量(liang)的(de)(de)比值選擇適當(dang)(dang)，在高溫加熱后仍能保留(liu)較大量(liang)的(de)(de)奧氏體組(zu)織，還能在冷卻(que)過程中生成二次奧氏體，結果(guo)鋼(gang)中奧氏體總的(de)(de)體積分數不低于30％～40％，使(shi)鋼(gang)具有(you)良好的(de)(de)耐晶(jing)間腐(fu)蝕的(de)(de)能力。
四、12Cr21Ni5Ti雙相(xiang)不(bu)銹(xiu)鋼的用(yong)途
12Cr21Ni5Ti雙相不銹鋼代替1Cr18Ni9Ti鋼使用，多用來制造既耐氧化性酸的腐蝕（例如硝酸），又要求有較高強度的設備和部件，用來制造化學工業、食品工業等耐酸腐蝕的容器和部件，特別適用于制造航空發動機殼體和火箭發動機燃燒室外壁。
