一、焊前準備
馬氏體不銹鋼管焊前準備包括編制焊接工藝文件、坡口加工、預熱、施焊環境（溫度、濕度、風速等）、焊接設備、焊工資格、保溫措施、焊后熱處理等。
二、馬氏體不銹鋼管焊接(jie)方法與焊接(jie)工藝(yi)參數(shu)
馬氏體型不銹鋼管焊(han)接方(fang)法有焊(han)條電弧焊(han)、氣(qi)體保(bao)護焊(han)和埋弧焊(han)等。
1. 焊條(tiao)電弧焊
它是馬氏體不銹(xiu)鋼常用的一種焊接方法，焊接時采用大的熱輸入，即較大的焊接電流，緩慢的冷卻速度。
a. 焊(han)接(jie)材料(liao)

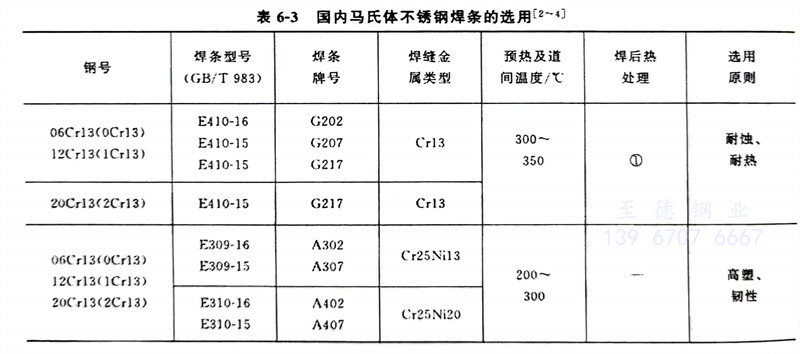

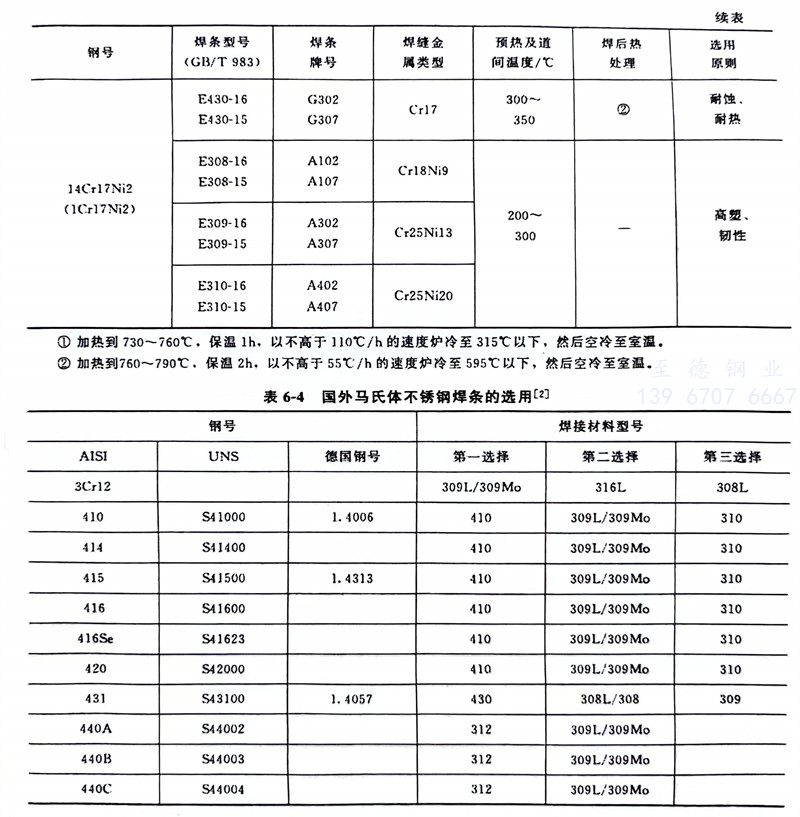

焊(han)(han)(han)(han)接材(cai)(cai)料一般采用與(yu)母(mu)材(cai)(cai)同材(cai)(cai)質(zhi)的(de)(de)低(di)氫(qing)型(xing)焊(han)(han)(han)(han)條。如(ru)焊(han)(han)(han)(han)后不能熱處理(li)，則可(ke)選(xuan)(xuan)用抗裂性能好的(de)(de)奧氏體鋼(gang)類型(xing)焊(han)(han)(han)(han)條。此時相(xiang)當于異(yi)種鋼(gang)焊(han)(han)(han)(han)接，可(ke)運用舍夫勒（Schaeffler）組織圖、德龍(long)（Delong）組織圖，合理(li)選(xuan)(xuan)擇焊(han)(han)(han)(han)條，并嚴格控制(zhi)母(mu)材(cai)(cai)對焊(han)(han)(han)(han)縫的(de)(de)稀釋。國(guo)內馬氏體不銹(xiu)鋼(gang)焊(han)(han)(han)(han)接用焊(han)(han)(han)(han)條見(jian)表6-3，國(guo)外馬氏體不銹(xiu)鋼(gang)焊(han)(han)(han)(han)條的(de)(de)選(xuan)(xuan)用見(jian)表6-4。
b. 焊接參數

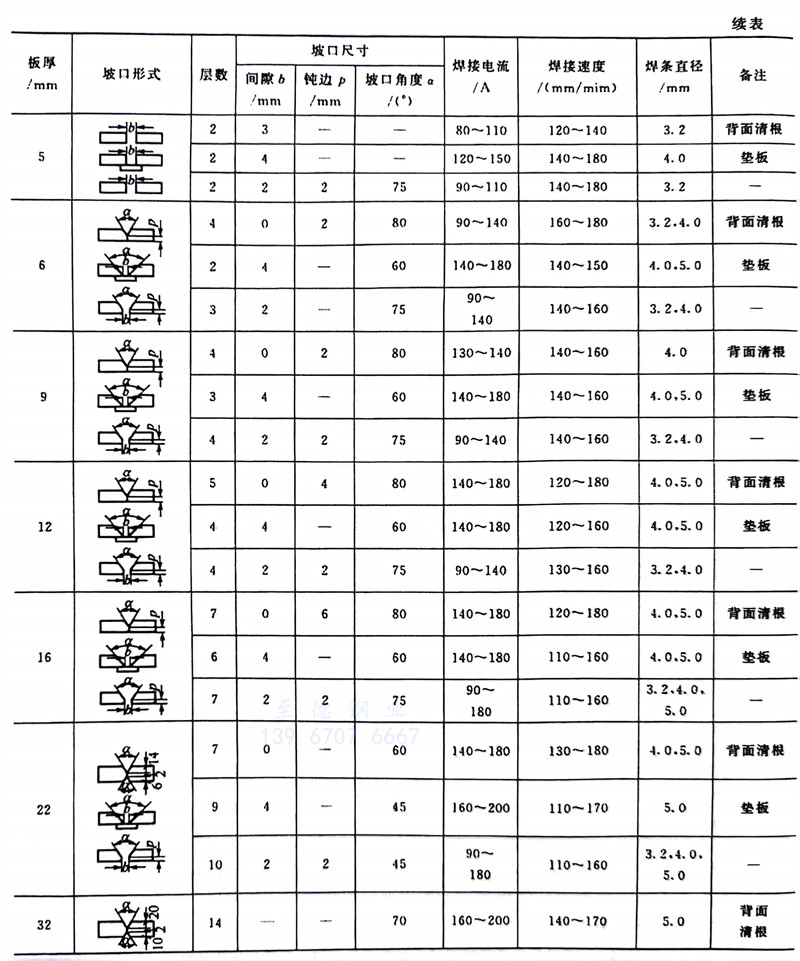

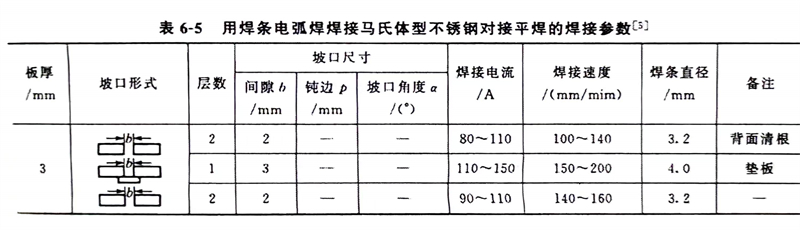

焊(han)接(jie)時應(ying)選用較大(da)的焊(han)接(jie)電(dian)流，以(yi)增大(da)熱輸(shu)入(ru)量，讓接(jie)頭緩慢(man)冷(leng)卻。防(fang)止焊(han)后接(jie)頭產生粗大(da)硬脆(cui)的馬氏體(ti)和(he)應(ying)力集中而導致(zhi)接(jie)頭產生冷(leng)裂(lie)紋(wen)。焊(han)條電(dian)弧焊(han)焊(han)接(jie)馬氏體(ti)型不銹(xiu)鋼(gang)的焊(han)接(jie)參數見表6-5。
2. 氣體(ti)保護焊
a. 非熔化極氬(ya)弧焊（TIG）

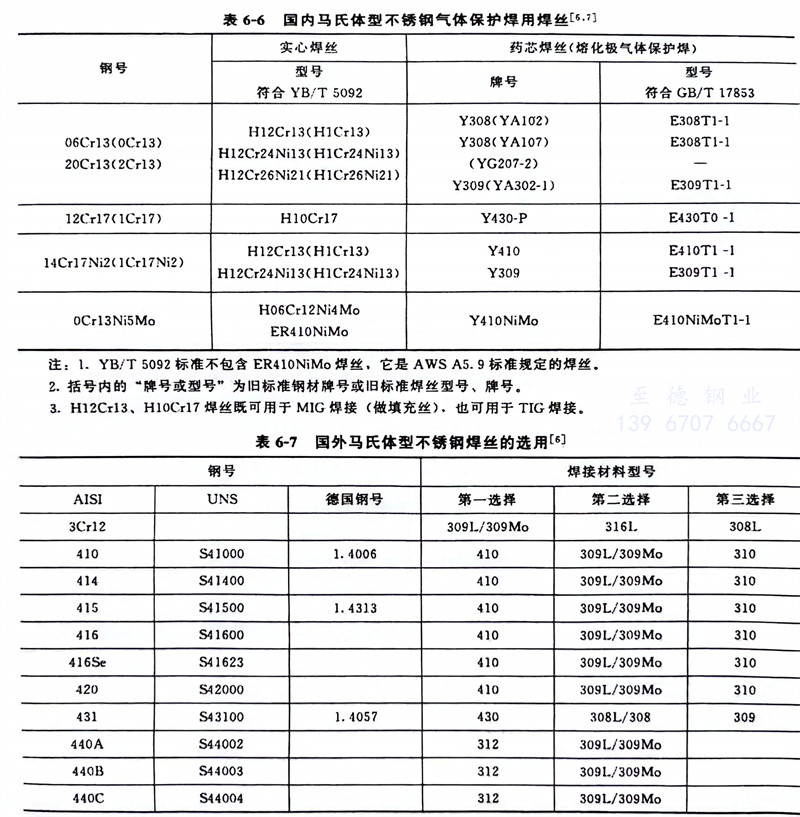

該焊接(jie)方法焊接(jie)質量較好，常用(yong)于薄板焊接(jie)或多層焊打(da)底(di)焊。電(dian)極極性采用(yong)直流正接(jie)。由于裂紋傾(qing)向小，薄板焊前可不預熱(re)，厚板焊前需預熱(re)到120～200℃。一般(ban)選(xuan)用(yong)與母材成分和組織(zhi)相(xiang)近的焊絲(si)，以保證與母材匹(pi)配。國(guo)內(nei)馬氏體(ti)型不銹鋼(gang)焊絲(si)選(xuan)用(yong)見表6-6，國(guo)外(wai)常見馬氏體(ti)型不銹鋼(gang)焊絲(si)選(xuan)用(yong)見表6-7。
b. 二氧化碳氣體保護焊（MAG）
馬氏體型不銹鋼采用二氧化碳氣體保護焊時，其焊接接頭含氫量低，冷裂紋傾向比焊條電弧焊小，可用較低的預熱溫度焊接，但需進行預熱、后熱和焊后熱處理。焊接材料選用見表6-6、表6-7。表6-6中的Y308、Y309、Y410、Y410NiMo、Y430-P等藥芯不銹鋼焊絲均為熔化極氣體保護焊用焊絲，焊絲直徑有1.2mm、1.6mm兩種。上述藥芯焊絲焊接時須采用CO2氣體保護，氣體流量為20～25L／min。

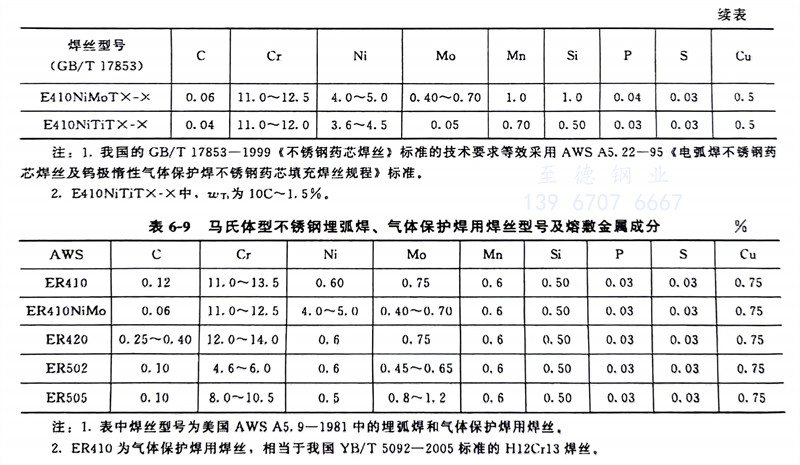

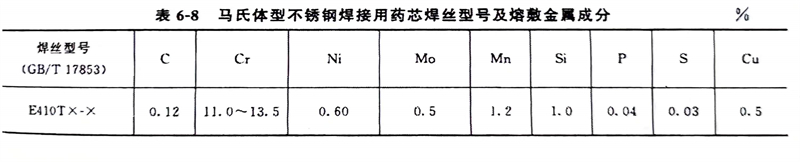

馬氏體型(xing)不銹(xiu)鋼焊接(jie)用藥芯焊絲(si)型(xing)號及熔(rong)敷(fu)(fu)金(jin)屬(shu)(shu)成(cheng)分見表6-8。馬氏體型(xing)不銹(xiu)鋼埋(mai)弧焊、氣(qi)體保護(hu)焊用焊絲(si)型(xing)號及熔(rong)敷(fu)(fu)金(jin)屬(shu)(shu)成(cheng)分見表6-9，其(qi)焊縫熔(rong)敷(fu)(fu)金(jin)屬(shu)(shu)成(cheng)分與藥芯焊絲(si)熔(rong)敷(fu)(fu)金(jin)屬(shu)(shu)相比較(jiao)，除(chu)了Si、Cu、Mn含量有些區別(bie)外，其(qi)他合金(jin)元素含量基本(ben)一致。
三、埋(mai)弧焊

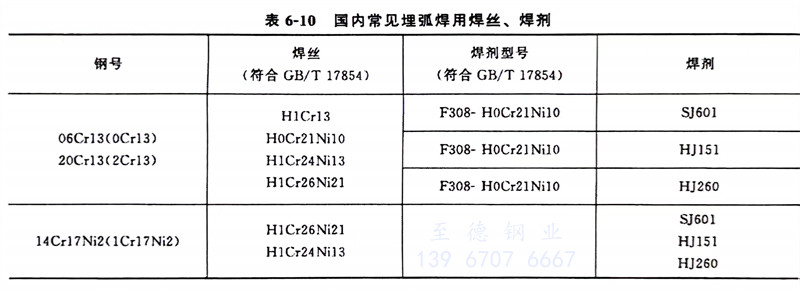

埋(mai)(mai)弧(hu)焊(han)(han)焊(han)(han)接(jie)(jie)材(cai)料可選用(yong)(yong)同(tong)質或異質焊(han)(han)縫(feng)的焊(han)(han)接(jie)(jie)材(cai)料（和(he)焊(han)(han)條電焊(han)(han)選用(yong)(yong)焊(han)(han)條的原則相同(tong)）。焊(han)(han)劑(ji)采用(yong)(yong)堿性(xing)焊(han)(han)劑(ji)，如SJ601 和(he)HJ151。國內常見埋(mai)(mai)弧(hu)焊(han)(han)用(yong)(yong)焊(han)(han)絲、焊(han)(han)劑(ji)見表6-10。
