13Cr14Ni3W2VB 不銹鋼(gang)是含有鉻、鎳、鎢、釩、硼的馬氏體不銹耐(nai)熱鋼。該鋼抗氧化性能良好，又具有一定的耐蝕性，可用于制造既要求耐酸腐蝕又要求耐熱的機械零件。
一(yi)、化學成分

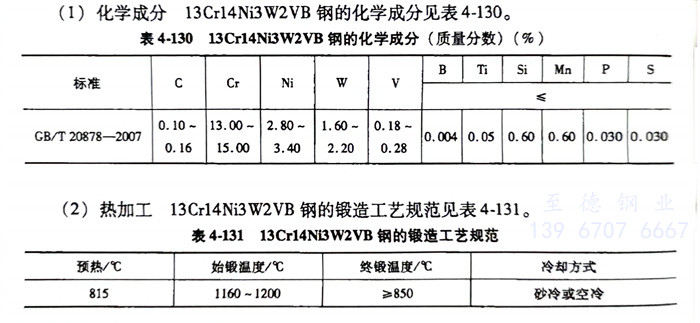

13Cr14Ni3W2VB 不銹鋼的化學成分(fen)見表4-130。
二(er)、熱加工
13Cr14Ni3W2VB 不銹鋼(gang)的鍛造工藝規范見表4-131。
三(san)、預備熱處(chu)理
預備熱處理的過程(cheng)如下：
1. 軟化退(tui)火：750～800℃，爐冷。
2. 完全退火(huo)：860～900℃，爐冷。
四、淬火及回(hui)火
13Cr14Ni3W2VB 不銹鋼淬火溫(wen)度為(wei)1020～1080℃，油冷(leng)。回(hui)火溫(wen)度為(wei)200～600℃（根(gen)據(ju)零(ling)件需要選擇回(hui)火溫(wen)度）。
