13Crl1Ni2W2MoV(1Cr11Ni2W2MoV)不銹鋼是含鉻、鎳、鎢、鉬、釩的馬氏體不銹耐熱鋼。該鋼具有良好的抗氧化性能和較好的韌性,在淡水和濕空氣中有較好的耐蝕性,可用于制作汽輪機葉片等。
一、化學成分(fen)

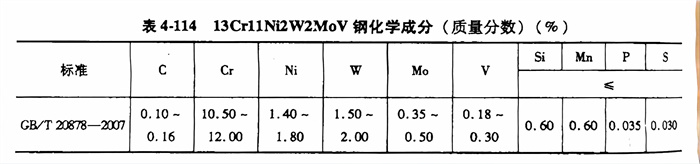

13Crl1Ni2W2MoV(1Cr11Ni2W2MoV)不(bu)銹(xiu)鋼(gang)的化(hua)學成分見(jian)表4-114。
二、熱加(jia)工(gong)

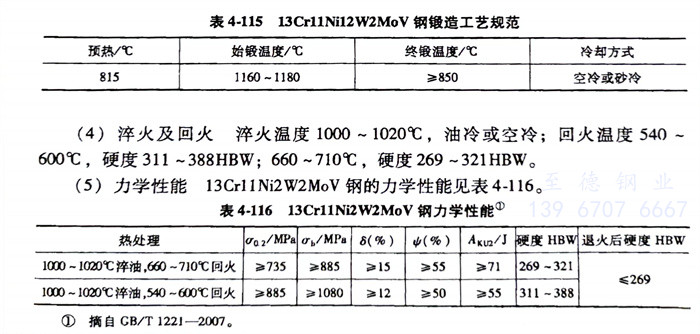

13Crl1Ni2W2MoV(1Cr11Ni2W2MoV)不銹(xiu)鋼的(de)鍛(duan)造工藝規范見表4-115。
三、預備熱處理(li)
預備熱(re)處理的過程如下:
1. 正火(huo)溫(wen)度1000~1020℃,空冷。
2. 退火溫度:780~850℃,緩冷(leng),硬度≤269HBW。
四、淬火(huo)及回火(huo)
淬火溫度(du)(du)1000~1020℃,油冷或空冷;回火溫度(du)(du)540~600℃,硬度(du)(du)311~388HBW;660~710℃,硬度(du)(du)269~321HBW。
五(wu)、力學性能
13Crl1Ni2W2MoV(1Cr11Ni2W2MoV)不(bu)銹鋼的力學性能見表4-116。
