14Cr11MoV（1Cr11MoV）不銹(xiu)鋼是鉻鉬釩馬氏體不銹耐熱鋼，有較好的熱強性、組織穩定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一(yi)、化學成分(fen)

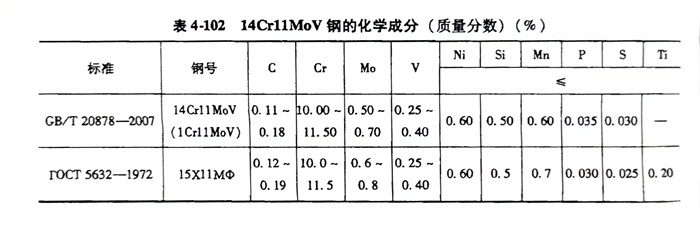

   14Cr11MoV（1Cr11MoV）不銹鋼的化學成分見表4-102。

二、熱加工(gong)

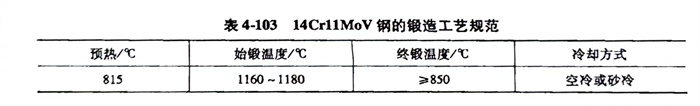

   14Cr11MoV（1Cr11MoV）不銹鋼的鍛(duan)造工藝(yi)規范(fan)見表4-103。

三、預備熱處理

  預備(bei)熱處理的過程如下：

    1. 軟(ruan)化退(tui)火：750～800℃；爐冷。

    2. 完全退火(huo)：860～900℃；爐冷，退火(huo)后硬度≤200HBW。

四、淬火及回火

   14Cr11MoV（1Cr11MoV）不銹鋼淬(cui)火溫(wen)度1030～1100℃，油(you)冷；回(hui)火溫(wen)度720～740℃，空(kong)冷（根據零(ling)件需要選擇回(hui)火溫(wen)度）。

五、力學性能(neng)

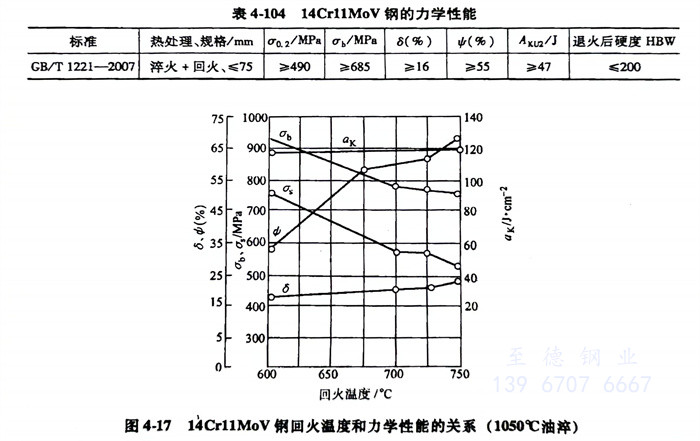

   14Cr11MoV（1Cr11MoV）不銹鋼(gang)的力學(xue)性(xing)能(neng)見(jian)表4-104，14Cr11MoV鋼(gang)回(hui)火(huo)溫度和(he)力學(xue)性(xing)能(neng)的關系(xi)見(jian)圖4-17。

六、焊接性(xing)

   14Cr11MoV（1Cr11MoV）不銹鋼(gang)焊接性尚好，施焊前應預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
