12Cr12Mo（1Cr12Mo）不銹鋼是馬氏體不銹耐熱鋼，在12Cr12鋼的基礎上加入鉬，比12Cr12鋼耐蝕性好。該鋼在一定溫度下能承受高應力，在淡水蒸汽條件下可耐腐蝕，可制作汽輪機葉片。

一、化學(xue)成分(fen)

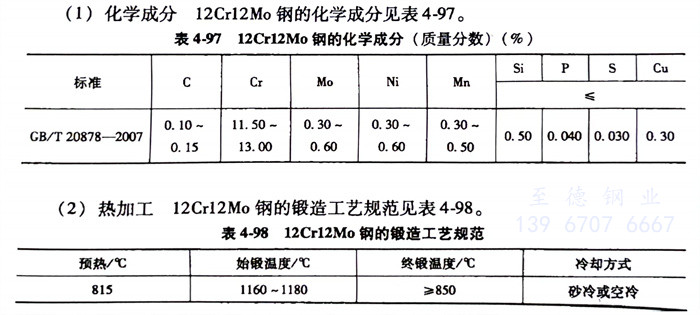

   12Cr12Mo（1Cr12Mo）不銹鋼的化學成分見表4-97。

二、熱加(jia)工

   12Cr12Mo（1Cr12Mo）不(bu)銹鋼(gang)的(de)鍛造工藝規范見表4-98。

三(san)、預備(bei)熱處(chu)理(li)

  12Cr12Mo（1Cr12Mo）不銹鋼預備熱處理的過程如下：

    1. 軟化退(tui)火：750～800℃，爐冷。

    2. 完(wan)全退火(huo)：860～900℃，爐冷(leng)(leng)或爐冷(leng)(leng)至750℃出(chu)爐空冷(leng)(leng)，硬度≤255HBW。

四、淬火(huo)(huo)及回火(huo)(huo)

   12Cr12Mo（1Cr12Mo）不銹鋼淬火溫度為950～1000℃，油冷；回火溫度為700～750℃，空冷（根據零件需要選擇回火溫度）。

五、力學性能

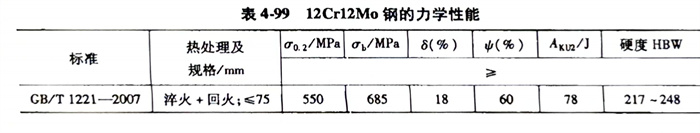

   12Cr12Mo（1Cr12Mo）不(bu)銹鋼的(de)力學性能見表4-99。
