108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬氏體不(bu)銹(xiu)鋼(gang)，由于碳含量（質量分數）高達0.95％～1.20％，在可硬性不銹鋼中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一(yi)、化學成分

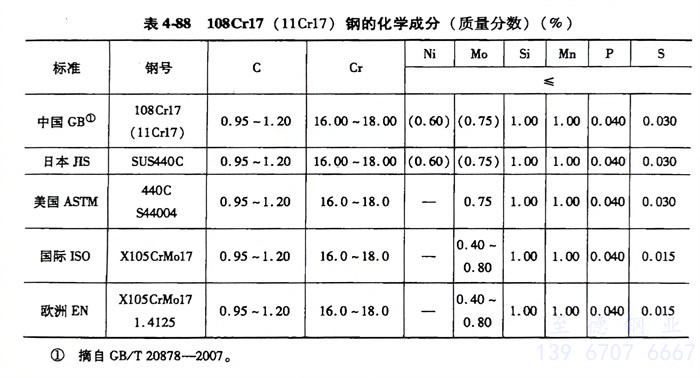

   108Cr17（11Cr17）、1.4125、S44004、440C不銹(xiu)鋼的化學成分見表4-88。

二(er)、熱加工

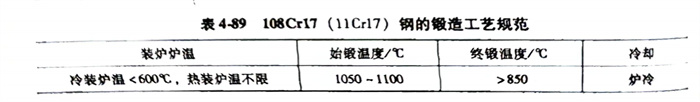

   108Cr17（11Cr17）、1.4125、S44004、440C不(bu)銹鋼鍛造工藝(yi)規范見表(biao)4-89。

   應(ying)(ying)特別注意(yi)鋼的(de)熱(re)加工工藝(yi)，最好采用冷(leng)裝加熱(re)（＜600℃），加熱(re)速度(du)不宜太(tai)快，尤其是(shi)在700℃以下時，同時應(ying)(ying)該(gai)控制(zhi)較高的(de)停(ting)鍛、軋溫(wen)度(du)，并嚴(yan)格注意(yi)緩冷(leng)條件。

三、預備熱處理

  預備熱處理的(de)過程如下：

    1. 軟(ruan)化退(tui)火：加(jia)熱溫度(du)(du)為800～840℃，爐冷到(dao)500℃以下出爐空冷，退(tui)火組(zu)織為珠光體，硬度(du)(du)≤269HBW。

    2. 完全(quan)退火：加熱(re)溫度為840～920℃，爐冷，硬(ying)度≤269HBW。

四、淬(cui)火及回火

   108Cr17（11Cr17）、1.4125、S44004、440C不(bu)銹鋼淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
