Y30Cr13（Y3Cr13）鋼是馬氏體易切削不銹鋼，硫含量較高，改善了30Cr13（3Cr13）不銹鋼的切削性能，并具有30Cr13（3Cr13）不銹鋼耐大氣腐蝕，耐弱酸腐蝕的能力，但焊接性差，用于制造自動車床加工的零件和標準件。
一、化(hua)學(xue)成分

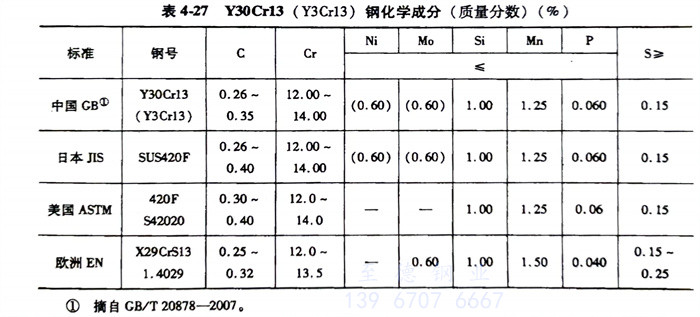

Y30Cr13（Y3Cr13）不銹鋼的化(hua)學成分見表4-27。
二、預(yu)備(bei)熱(re)處理
退火溫度(du)800～900℃，緩冷(leng)或750℃出爐快冷(leng)，硬度(du)≤207HBW。
三(san)、淬火(huo)及(ji)回火(huo)
淬火溫度(du)(du)920～980℃，油冷(leng)；回火溫度(du)(du)600～750℃，快冷(leng)，硬度(du)(du)217HBW。
四、力學性能
Y30Cr13（Y3Cr13）不銹鋼(gang)的力學性能見表4-28。
