04Cr13Ni5Mo是含鉬馬氏體不銹鋼，由于碳含量較低，且含有5％的鎳（質量分數），其耐蝕性較好。在Cr13型不銹鋼中，其耐蝕性最好，加工成形性優良，焊接性良好，適用于大斷面尺寸要求焊接性良好的情況，如大型水電站水輪機的轉輪和轉輪下環等。
一、化(hua)學成分

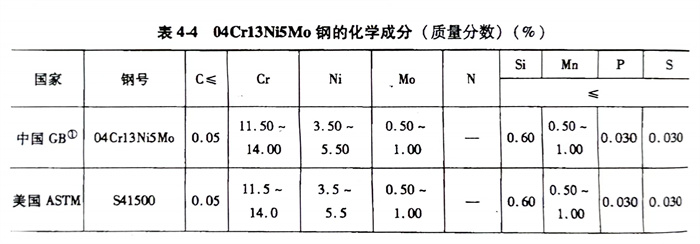

化學成分見(jian)表4-4。
二、熱加工

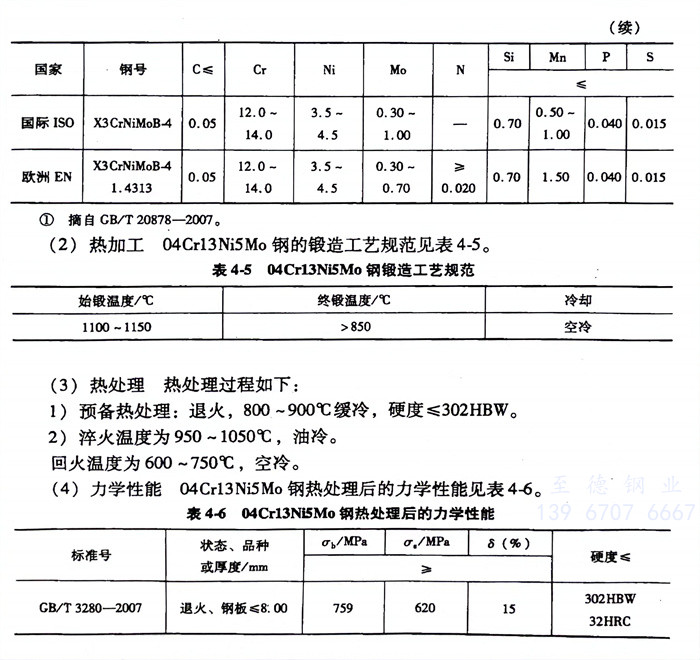

04Cr13Ni5Mo鋼的(de)鍛(duan)造工藝規范見表4-5。
三(san)、熱(re)處理
熱處(chu)理過程(cheng)如下(xia)：
1. 預備熱處(chu)理(li)：退(tui)火，800～900℃緩冷，硬度≤302HBW。
2. 淬火溫度為950～1050℃，油冷。
回火(huo)溫度(du)為600～750℃，空冷。
四、力學性(xing)能
04Cr13Ni5Mo鋼(gang)熱處理(li)后的力學(xue)性能見表4-6。
