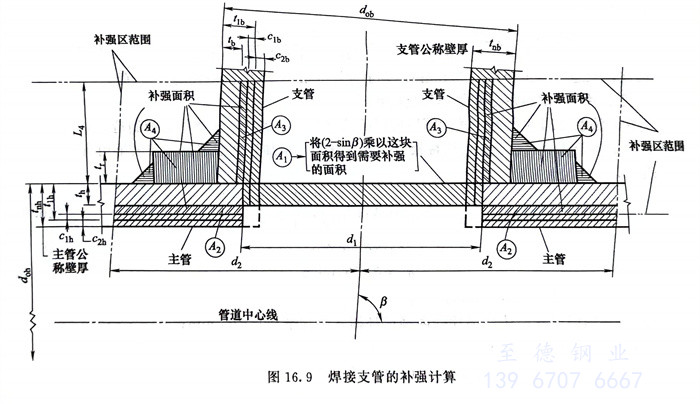

焊接(jie)支管(guan)的補強(qiang)計算在(zai)GB50316、SH 3059、GB／T 20801、ASME B31.1、ASME B31.3等規范中(zhong)均有介紹(shao)。焊接(jie)支管(guan)的補強(qiang)計算如圖16.9所示。

  支(zhi)管(guan)(guan)(guan)(guan)軸線(xian)與主管(guan)(guan)(guan)(guan)軸線(xian)斜(xie)交的結構形(xing)式，圖中支(zhi)管(guan)(guan)(guan)(guan)軸線(xian)與主管(guan)(guan)(guan)(guan)軸線(xian)的夾角β應介(jie)于45°～90°之間。主管(guan)(guan)(guan)(guan)為焊接管(guan)(guan)(guan)(guan)時(shi)，焊縫應位于主管(guan)(guan)(guan)(guan)的斜(xie)下方。

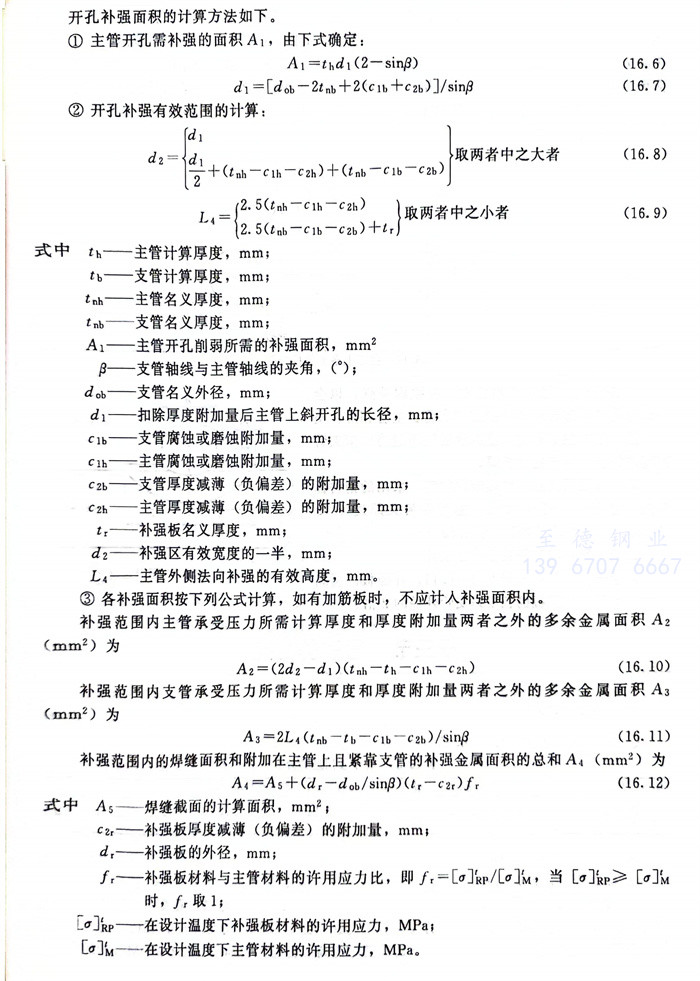

 開孔補強面積的(de)計算方法(fa)如下：

   補強面積計(ji)算結果應符合下(xia)式規定：  A₂+A₃+A₄ ≥ A₁   (16.13)

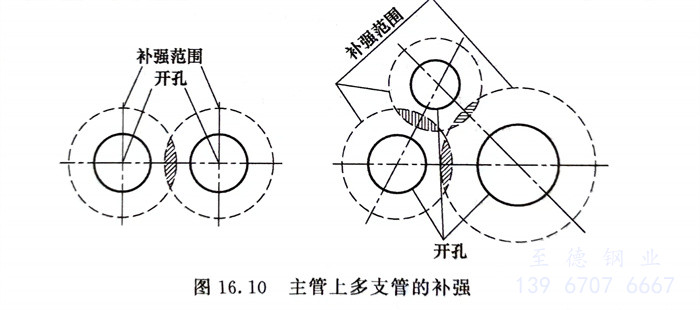

  主管上(shang)多支管的(de)(de)(de)補(bu)(bu)(bu)強，應符合下列規定：當主管上(shang)任(ren)意(yi)兩(liang)(liang)(liang)(liang)個(ge)(ge)或兩(liang)(liang)(liang)(liang)個(ge)(ge)以上(shang)相(xiang)鄰開孔(kong)(kong)的(de)(de)(de)中心距小(xiao)于相(xiang)鄰兩(liang)(liang)(liang)(liang)孔(kong)(kong)平均直(zhi)徑(jing)的(de)(de)(de)2倍，其補(bu)(bu)(bu)強范圍重(zhong)疊(die)時(shi)，如圖16.10所示，這(zhe)兩(liang)(liang)(liang)(liang)個(ge)(ge)或兩(liang)(liang)(liang)(liang)個(ge)(ge)以上(shang)的(de)(de)(de)開孔(kong)(kong)必須按(an)前面(mian)(mian)(mian)(mian)的(de)(de)(de)敘述進行補(bu)(bu)(bu)強計算，并采用聯合補(bu)(bu)(bu)強方(fang)式(shi)進行補(bu)(bu)(bu)強。采用聯合補(bu)(bu)(bu)強時(shi)，總補(bu)(bu)(bu)強面(mian)(mian)(mian)(mian)積(ji)(ji)不(bu)(bu)應小(xiao)于各孔(kong)(kong)單獨補(bu)(bu)(bu)強所需(xu)補(bu)(bu)(bu)強面(mian)(mian)(mian)(mian)積(ji)(ji)之和，置于兩(liang)(liang)(liang)(liang)相(xiang)鄰孔(kong)(kong)之間的(de)(de)(de)補(bu)(bu)(bu)強面(mian)(mian)(mian)(mian)積(ji)(ji)至少應等(deng)于各孔(kong)(kong)所需(xu)補(bu)(bu)(bu)強面(mian)(mian)(mian)(mian)積(ji)(ji)之和的(de)(de)(de)50％，且此兩(liang)(liang)(liang)(liang)相(xiang)鄰孔(kong)(kong)中心距至少應等(deng)于兩(liang)(liang)(liang)(liang)開孔(kong)(kong)平均直(zhi)徑(jing)的(de)(de)(de)1.5倍。在計算補(bu)(bu)(bu)強面(mian)(mian)(mian)(mian)積(ji)(ji)時(shi)，任(ren)何部分截面(mian)(mian)(mian)(mian)不(bu)(bu)得(de)重(zhong)復計入(ru)。

  管(guan)(guan)道開孔補強(qiang)的兩種方法：補強(qiang)圈補強(qiang)，以全熔透焊(han)(han)(han)縫(feng)將內部或(huo)外部補強(qiang)圈與(yu)支管(guan)(guan)、主管(guan)(guan)相(xiang)焊(han)(han)(han)；整(zheng)體補強(qiang)，增加主管(guan)(guan)厚度，或(huo)以全熔透焊(han)(han)(han)縫(feng)將厚壁支管(guan)(guan)或(huo)整(zheng)體補強(qiang)鍛件與(yu)主管(guan)(guan)相(xiang)焊(han)(han)(han)。

  采(cai)用(yong)補(bu)強圈(quan)補(bu)強時應遵(zun)守的規(gui)定(ding)：采(cai)用(yong)的鋼材標準抗拉強度(du)Rm≤540MPa；主管(guan)壁名義(yi)厚度(du)δn≤38mm；補(bu)強圈(quan)厚度(du)應不大于1.58δn。

工程應用：某管子支(zhi)管補強設計

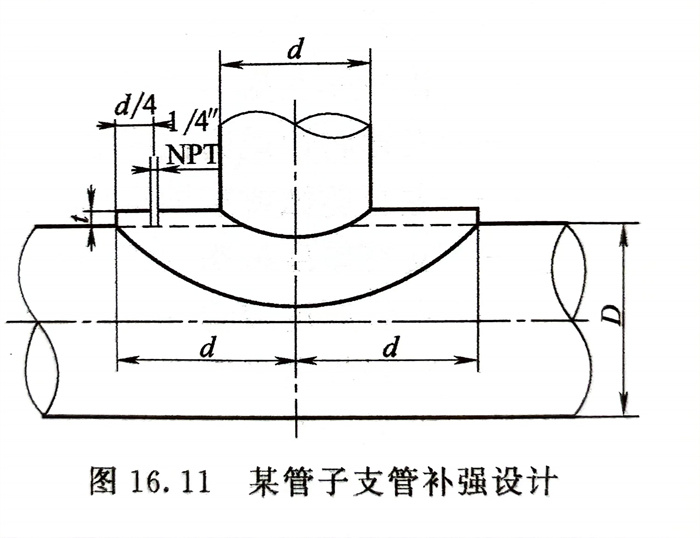

  某管(guan)子支(zhi)管(guan)補強(qiang)設計見圖16.11，補強(qiang)板(ban)的(de)材料與主管(guan)相同(tong)。補強(qiang)板(ban)的(de)長度(du)是(shi)支(zhi)管(guan)外徑的(de)2倍。
