一、公用工程軟(ruan)管(guan)站(zhan)的(de)概念
①. 公用(yong)(yong)工(gong)程軟管(guan)站(zhan)（有的(de)也稱作軟管(guan)站(zhan)、公用(yong)(yong)工(gong)程站(zhan)等）是以(yi)吹(chui)掃、清(qing)洗(xi)、置換、維(wei)修和小范圍滅火等需要而設(she)置的(de)。公用(yong)(yong)工(gong)程站(zhan)一般由管(guan)道(dao)、閥門(men)、軟管(guan)及(ji)其(qi)配套(tao)快速接頭(tou)等組成，其(qi)使(shi)用(yong)(yong)介質通(tong)常為蒸汽(qi)、氮氣、壓縮空氣（有的(de)稱為工(gong)廠風）、清(qing)潔水。根據工(gong)藝需要以(yi)及(ji)公用(yong)(yong)工(gong)程站(zhan)設(she)置位置的(de)不同，選用(yong)(yong)上述1～4種介質的(de)管(guan)線。
②. 在(zai)新(xin)建(jian)、改建(jian)、擴(kuo)建(jian)工程(cheng)設(she)計中均需考慮公(gong)用工程(cheng)軟(ruan)管站的設(she)計。

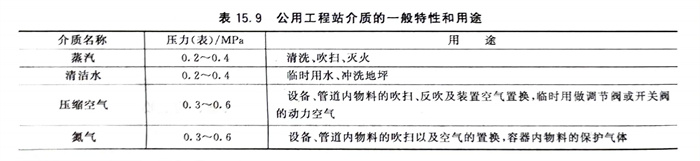

③. 公(gong)用(yong)(yong)工程(cheng)站介質(zhi)的(de)一(yi)般(ban)特(te)性(xing)和用(yong)(yong)途(tu)見表15.9。
二、公(gong)用工(gong)程軟管站的布置設計
①. 公用工程軟管站的(de)設置區域、數(shu)量及服(fu)務介質由工藝(yi)專業確定，并標注在裝(zhuang)置總平(ping)面圖上。
②. 在裝置內的(de)軟(ruan)管站通常(chang)(chang)選(xuan)用(yong)15～20m長的(de)軟(ruan)管。軟(ruan)管站的(de)位置不(bu)應(ying)影響正常(chang)(chang)通行(xing)、操(cao)作和(he)維修，如(ru)設在管廊(lang)的(de)柱旁、靠近平臺(tai)的(de)欄桿(gan)處(chu)、塔壁旁邊等(deng)。
③. 在(zai)塔(ta)附近，軟管站可設(she)(she)置在(zai)地(di)面和(he)所(suo)有人(ren)孔的操(cao)作平臺上(shang)。有的工程(cheng)，每兩層設(she)(she)置一(yi)公用工程(cheng)站，設(she)(she)備頂平臺上(shang)一(yi)般需設(she)(she)置一(yi)臺。
④. 在(zai)(zai)爐子附近，軟管(guan)站的(de)設(she)(she)計要求：圓筒爐，設(she)(she)在(zai)(zai)地(di)面(mian)上和(he)主要操(cao)(cao)作(zuo)平臺上；箱式爐，設(she)(she)在(zai)(zai)地(di)面(mian)上和(he)主要操(cao)(cao)作(zuo)平臺的(de)一(yi)端；多室的(de)箱式爐，設(she)(she)在(zai)(zai)地(di)面(mian)上和(he)主要操(cao)(cao)作(zuo)平臺的(de)一(yi)端。
⑤. 換熱器和(he)泵區，應(ying)設在地面(mian)上(shang)靠(kao)近柱子處(chu)。
⑥. 在框架上(shang)，軟管站可設(she)置在每層樓面(mian)上(shang)（或根據工藝的要求(qiu)）。
⑦. 界區外軟管站的(de)位置應設在需(xu)要的(de)地方，如泵房(fang)、汽車(che)裝車(che)或(huo)火車(che)裝車(che)站、界外管道的(de)吹掃口(kou)、置換接口(kou)附近(jin)，必要時可(ke)設在物(wu)料(liao)管道低點(dian)排凈口(kou)處。
⑧. 對(dui)于裝(zhuang)置(zhi)中間罐(guan)區(qu)，公(gong)用工程站應設(she)置(zhi)在罐(guan)區(qu)圍堰外、罐(guan)區(qu)和泵之(zhi)間的(de)(de)地(di)面上(shang)、圍堤四周靠(kao)罐(guan)附近(jin)的(de)(de)地(di)面上(shang)。對(dui)于大型罐(guan)區(qu)，也可在罐(guan)區(qu)圍堤內罐(guan)與罐(guan)之(zhi)間設(she)置(zhi)公(gong)用工程站，以(yi)滿(man)足15～20m半徑的(de)(de)覆蓋面積。
⑨. 對(dui)多(duo)層廠房和(he)框(kuang)架，每層上應設(she)置(zhi)公用(yong)工(gong)程軟(ruan)管站(zhan)。
三、公用工程軟管(guan)站(zhan)管(guan)道配管(guan)設計
①. 公用工程軟管站的(de)各類管道(dao)宜從(cong)管廊上總管的(de)頂部引出。

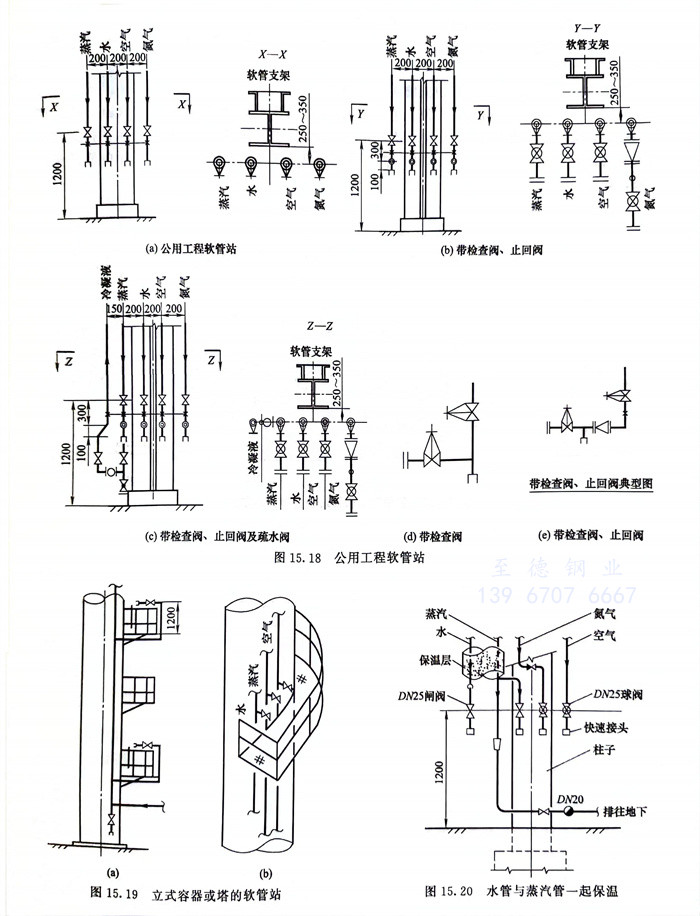

②. 公用工程軟管(guan)站的切斷閥宜設在操作(zuo)平臺或地面以上1.2m處(chu)。如軟管(guan)站高于(yu)管(guan)廊上的總管(guan)時，可參照塔平臺的軟管(guan)站布置閥門，見圖15.18。
③. 立式(shi)容器(qi)的(de)(de)軟管(guan)站宜布置在立式(shi)容器(qi)和(he)它的(de)(de)平臺(tai)之間的(de)(de)空隙內，如圖(tu)15.19所示，其軟管(guan)接頭(tou)應朝下安(an)裝，若(ruo)條件允許(xu)可水平安(an)裝。但軟管(guan)連接管(guan)不得妨礙人孔蓋的(de)(de)開啟(qi)。
④. 軟管(guan)(guan)(guan)站的(de)管(guan)(guan)(guan)道一般均為DN25，特(te)殊要求除外(wai)。管(guan)(guan)(guan)子(zi)、管(guan)(guan)(guan)件、閥門等(deng)材料選(xuan)用(yong)應符合管(guan)(guan)(guan)道等(deng)級規定。與(yu)軟管(guan)(guan)(guan)相連接宜采用(yong)快速管(guan)(guan)(guan)接頭，各介質管(guan)(guan)(guan)道所用(yong)接頭的(de)形式或規格宜有(you)所區別。
⑤. 如果工藝或項目有要求，在某些介質的切斷(duan)閥前加(jia)裝止(zhi)回閥。止(zhi)回閥應安(an)裝在水平管道(dao)上。
⑥. 在寒(han)冷地區為了防凍，宜將水管與(yu)蒸汽管一起保溫，如圖(tu)15.20所示(shi)，使(shi)蒸汽管起到(dao)伴管的作用(yong)，但應使(shi)兩管之間保持適當(dang)間距，使(shi)水管不(bu)凍結亦不(bu)過熱。
⑦. 布(bu)置(zhi)位置(zhi)低于(yu)蒸汽(qi)總(zong)管(guan)(guan)(guan)軟管(guan)(guan)(guan)站(zhan)的(de)(de)蒸汽(qi)管(guan)(guan)(guan)，當項目有(you)要求，可在其切(qie)斷閥(fa)(fa)前設疏(shu)水(shui)閥(fa)(fa)組(zu)，隨時排放(fang)冷(leng)凝(ning)液。如工藝要求回收蒸汽(qi)冷(leng)凝(ning)液，即(ji)將疏(shu)水(shui)閥(fa)(fa)組(zu)后(hou)管(guan)(guan)(guan)線引回蒸汽(qi)冷(leng)凝(ning)液總(zong)管(guan)(guan)(guan)。布(bu)置(zhi)高于(yu)蒸汽(qi)總(zong)管(guan)(guan)(guan)的(de)(de)軟管(guan)(guan)(guan)站(zhan)的(de)(de)蒸汽(qi)管(guan)(guan)(guan)不需設疏(shu)水(shui)閥(fa)(fa)組(zu)。
四(si)、軟(ruan)管的配置
①. 一個公用(yong)工程軟管站所配用(yong)的(de)軟管數量：在無特殊要求(qiu)下，可配用(yong)兩根，一根用(yong)于熱水、蒸汽(qi)，一根用(yong)于氮氣(qi)、壓縮空(kong)氣(qi)和水。
②. 在合適的位置(zhi)設(she)置(zhi)兩個軟管架(jia)，以便(bian)吊掛(gua)軟管、
③. 有(you)的(de)裝置設計(ji)時，沒有(you)按每個(ge)公用工程軟管(guan)(guan)站配(pei)置一套(tao)(tao)軟管(guan)(guan)，而是每幾(ji)個(ge)公用工程款管(guan)(guan)站配(pei)置一套(tao)(tao)軟管(guan)(guan)。
工程(cheng)應用：公用工程(cheng)軟管站(zhan)快速接頭方位的設(she)計

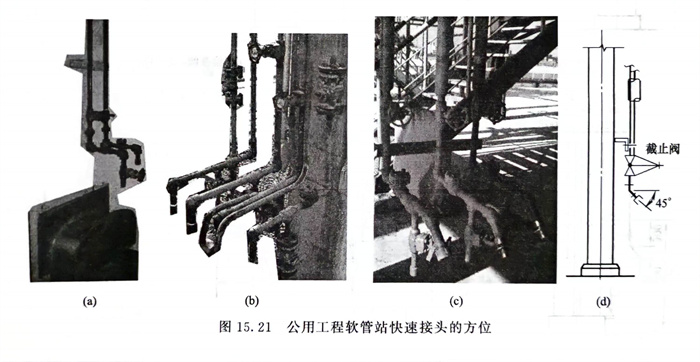

公用工(gong)(gong)程軟(ruan)管站(zhan)快速接(jie)(jie)(jie)頭(tou)(tou)的(de)方位，見圖(tu)15.21。有(you)的(de)工(gong)(gong)程設計成了(le)圖(tu)15.21（a）、（b）所示(shi)的(de)樣式(shi)(shi)，快速接(jie)(jie)(jie)頭(tou)(tou)的(de)方向(xiang)垂直向(xiang)下(xia)，有(you)的(de)工(gong)(gong)程設計成了(le)圖(tu)15.21（c）、（d）所示(shi)的(de)樣式(shi)(shi)，快速接(jie)(jie)(jie)頭(tou)(tou)的(de)方向(xiang)垂直向(xiang)下(xia)45°。工(gong)(gong)廠操(cao)作維護人(ren)員(yuan)普遍認為圖(tu)15.21（c）、（d）所示(shi)的(de)樣式(shi)(shi)更加方便、好(hao)用。
