1. 管間(jian)跨接

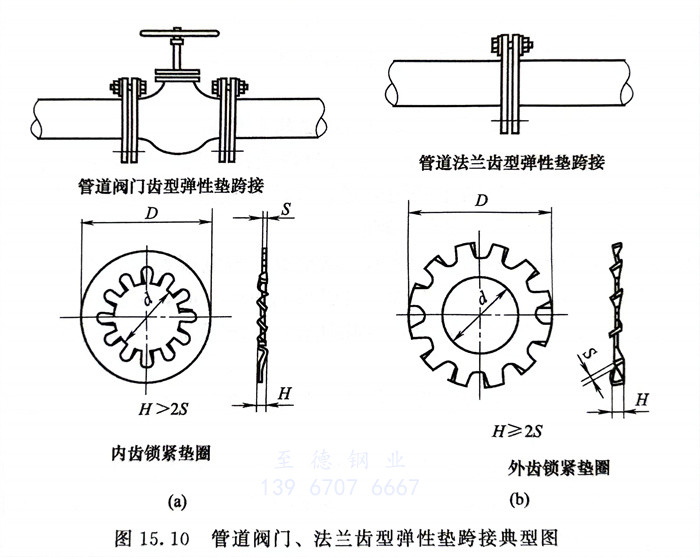

  ①. 管道通(tong)過法(fa)蘭(lan)(lan)連(lian)接(jie)(jie)、焊接(jie)(jie)和螺(luo)紋連(lian)接(jie)(jie)等方(fang)(fang)式與(yu)設備相連(lian)，對(dui)于法(fa)蘭(lan)(lan)連(lian)接(jie)(jie)，一般情況下是法(fa)蘭(lan)(lan)通(tong)過螺(luo)栓(shuan)、螺(luo)母(mu)的連(lian)接(jie)(jie)可將靜(jing)電導(dao)走，并(bing)不需要另做法(fa)蘭(lan)(lan)跨(kua)接(jie)(jie)線設計。在螺(luo)栓(shuan)連(lian)接(jie)(jie)處，如(ru)果(guo)導(dao)電效果(guo)不良(liang)時，可在法(fa)蘭(lan)(lan)螺(luo)栓(shuan)上增設金屬(shu)齒型墊片的方(fang)(fang)法(fa)加(jia)以解決(jue)，見(jian)圖(tu)15.10。

  ②. 當工(gong)藝物料有(you)特殊要求或法蘭(lan)連接(jie)的(de)(de)管(guan)道系統(tong)是絕緣狀態，法蘭(lan)的(de)(de)跨接(jie)線(xian)就要進行設(she)計，以(yi)確保靜(jing)電能(neng)迅速通過(guo)法蘭(lan)跨接(jie)線(xian)傳導至(zhi)設(she)備接(jie)地(di)板(ban)導走。對于管(guan)道與設(she)備管(guan)口(kou)相(xiang)連處的(de)(de)法蘭(lan)跨接(jie)由于其管(guan)口(kou)一般沒有(you)接(jie)地(di)板(ban)，管(guan)口(kou)端跨接(jie)線(xian)纏在螺(luo)栓(shuan)上用螺(luo)母壓(ya)緊，必要時加用金(jin)屬(shu)齒形墊片。

  ③. 有(you)靜電(dian)(dian)接(jie)(jie)地要求的管道，各(ge)段管子(zi)間(jian)應導電(dian)(dian)。當金屬法蘭用金屬螺栓或(huo)卡子(zi)緊固時，當每(mei)對法蘭或(huo)螺紋接(jie)(jie)頭間(jian)電(dian)(dian)阻值(zhi)超過0.03Ω時，應設(she)導線跨接(jie)(jie)。

   跨接線(xian)采用截(jie)面(mian)(mian)積大于(yu)6m㎡的銅芯軟絞線(xian)。接地銅線(xian)推(tui)薦使用電(dian)(dian)氣專業常用的多股銅芯聚氯乙烯(xi)絕(jue)緣(yuan)電(dian)(dian)線(xian)，截(jie)面(mian)(mian)積6m㎡、16m㎡或25m㎡電(dian)(dian)線(xian)以及Φ6mm圓鋼等(deng)。

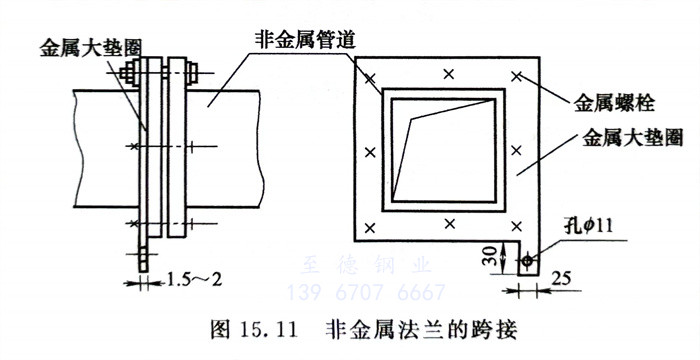

  ④. 塑(su)料等非金(jin)屬法蘭用金(jin)屬螺栓緊固連接，可加金(jin)屬大(da)墊圈，使(shi)所(suo)有螺栓均相接在一起，然后(hou)再(zai)引出去接地。跨接示意圖(tu)見圖(tu)15.11。

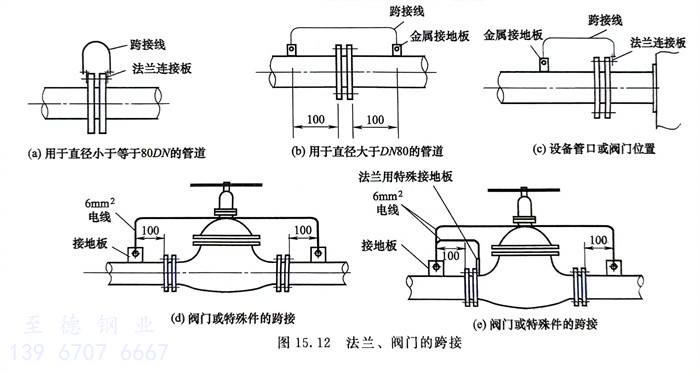

  ⑤. 法蘭、閥門的跨(kua)接方式見(jian)圖15.12。

2. 管際跨接

  ①. 平行管道凈(jing)距離小(xiao)于(yu)100mm時，每隔20米(mi)加(jia)跨接(jie)線。

  ②. 交叉管道(dao)凈距(ju)離(li)小于100mm時(shi)，加跨接線。

  ③. 管道凈(jing)距離大(da)于100mm時按獨(du)立管線處理。

  ④. 跨接線采用截(jie)面積大于6m㎡的銅芯軟(ruan)絞線。

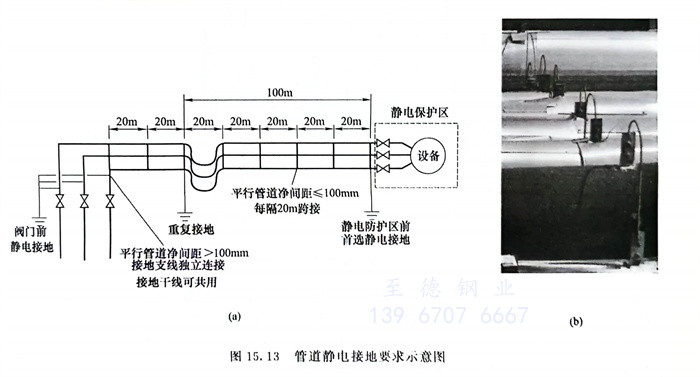

  管道靜電(dian)接地(di)要求如(ru)圖(tu)15.13所示。
