國內外不銹鋼波紋管的管坯均是有縫或無縫不銹鋼薄壁管，其中大部分是焊接而成的有縫薄壁管。有縫薄壁不銹鋼管加工過程是：鋼帶下料→卷圓→縱縫對接焊→整形成有縫管坯，最后擠壓成形為波紋部分。波紋管壁厚為0.2～0.6mm材料為18-8型不銹鋼，對管坯的縱焊縫要求很高，首先要求單面焊雙面成形為一次性焊透焊縫，不允許焊縫出現裂紋、未熔合、焊穿、未焊透和咬邊等缺欠；其次要求焊縫平直、焊縫余高不大且均勻一致，焊縫要圓滑過渡。只有這樣，才能避免管坯擠壓成波紋形狀時由于應力集中而使壓波處開裂，或者在進行金屬軟管強度、密封性或疲勞性考核過程中發生泄漏現象。對某些要求嚴格的波紋管，在焊接管坯的生產線上還要對縱焊縫質量進行在線檢測，篩選。在確保管坯焊縫內外質量優異的前提下，才允許擠壓成波紋形狀。有時，無縫管坯或有縫管坯（指波紋管兩端的直線端），還要進行環縫對接焊。

一、縱縫的鎢極(ji)氬弧焊(han)

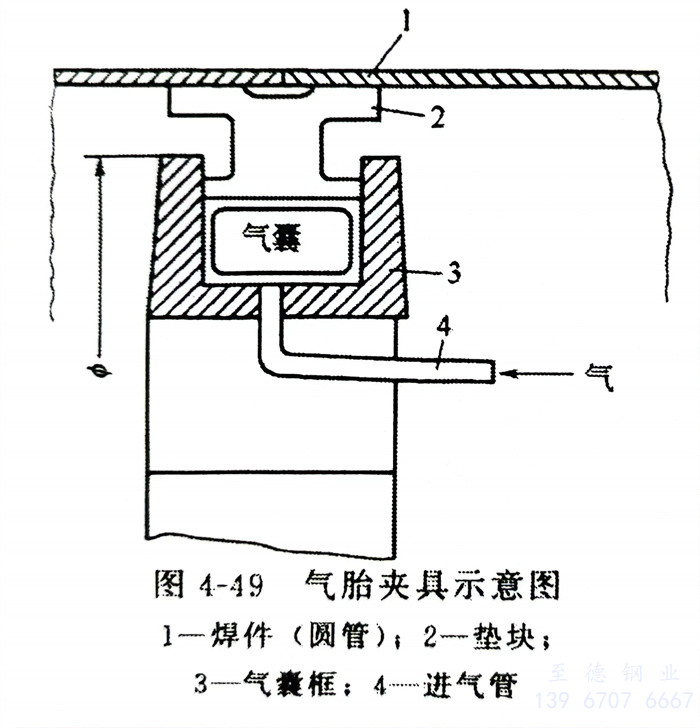

   不(bu)銹鋼波紋管坯(pi)縱縫的焊接通常在(zai)專(zhuan)用(yong)鎢極氬弧(hu)焊機(ji)上進行，最長可(ke)焊2000mm，管內(nei)徑(jing)從Φ6～200mm不(bu)等；也可(ke)以在(zai)專(zhuan)用(yong)生產線上連續焊接，不受(shou)焊縫(feng)(feng)長度(du)限制(zhi)。專用(yong)鎢(wu)極氬弧(hu)焊焊接(jie)縱縫(feng)(feng)的設備，是由(you)焊接(jie)電源、行(xing)走小車（帶(dai)動(dong)焊槍(qiang)自動(dong)移動(dong)）、氣動(dong)夾具和電氣控(kong)制(zhi)部分組成。薄壁管(guan)環縫(feng)(feng)對接(jie)焊，應在氣胎(tai)夾具上進行(xing)，如圖4-49所示(shi)。

   為了保證焊(han)(han)(han)接(jie)區域有(you)一(yi)個良好的(de)(de)散熱條件，便于控制(zhi)熔池的(de)(de)熱量，琴鍵式壓塊和墊板(ban)的(de)(de)材料(liao)應選用(yong)純銅(tong)。在焊(han)(han)(han)接(jie)過程(cheng)中，由于熱應力作用(yong)，已成焊(han)(han)(han)縫(feng)部分(fen)將會產生(sheng)(sheng)(sheng)收縮，造成待焊(han)(han)(han)前(qian)方(fang)發生(sheng)(sheng)(sheng)搭邊現象。氣動(dong)夾(jia)具的(de)(de)另一(yi)個作用(yong)是(shi)產生(sheng)(sheng)(sheng)的(de)(de)壓緊力，可(ke)(ke)將焊(han)(han)(han)件牢(lao)牢(lao)地壓緊在墊板(ban)上，對焊(han)(han)(han)件產生(sheng)(sheng)(sheng)拘束作用(yong)，防(fang)止或大(da)大(da)減(jian)少(shao)收縮變形(xing)。如果拘束應力過大(da)，而氣動(dong)夾(jia)具尚有(you)一(yi)定的(de)(de)柔性，可(ke)(ke)允許焊(han)(han)(han)縫(feng)有(you)微量收縮，以免拘束應力過大(da)而產生(sheng)(sheng)(sheng)裂紋。使(shi)用(yong)氣動(dong)夾(jia)具可(ke)(ke)使(shi)焊(han)(han)(han)后工(gong)件形(xing)狀保持規(gui)則，焊(han)(han)(han)后變形(xing)量也能得到控制(zhi)。

   縱縫(feng)焊(han)接時，要(yao)(yao)嚴(yan)格控制板(ban)材(cai)的下(xia)料尺寸，板(ban)材(cai)下(xia)料要(yao)(yao)保持平直，切口(kou)要(yao)(yao)與板(ban)邊保持垂直，不能偏斜；切口(kou)處不允許有(you)毛刺存在，待焊(han)處要(yao)(yao)保持干凈，不允許有(you)任何油污(wu)和雜物。

   管的卷圓裝(zhuang)配(pei)尺寸要(yao)嚴(yan)格控制，對(dui)于厚為0.4mm的薄(bo)板裝(zhuang)配(pei)時，局部間隙不(bu)得超過0.08mm,否則(ze)在施焊過程中會(hui)出現(xian)焊穿(chuan)或使焊縫(feng)無法(fa)成形。

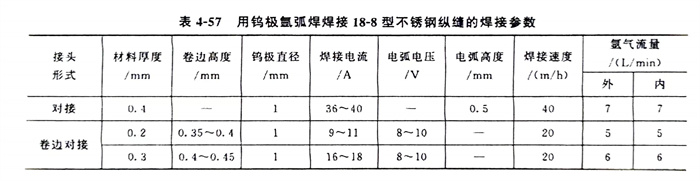

   縱縫的焊接參數見表(biao)4-57，表(biao)中待焊板(ban)材為18-8型不銹鋼，不加填充(chong)焊絲進行(xing)施焊。

二、環縫(feng)的(de)鎢極氬弧(hu)焊

對(dui)(dui)對(dui)(dui)接環(huan)縫(feng)的待(dai)(dai)焊(han)處與縱(zong)縫(feng)對(dui)(dui)焊(han)件要(yao)求一樣嚴格(ge)，要(yao)求待(dai)(dai)焊(han)兩(liang)(liang)管端面直徑要(yao)一致(zhi)，兩(liang)(liang)端待(dai)(dai)焊(han)處不允許有(you)毛(mao)刺(ci)和飛邊現象。兩(liang)(liang)端待(dai)(dai)焊(han)處對(dui)(dui)口(kou)間(jian)隙，對(dui)(dui)于不加填充焊(han)絲的焊(han)縫(feng)，與焊(han)縱(zong)縫(feng)時(shi)相同；對(dui)(dui)于加填充焊(han)絲的焊(han)縫(feng)，局部間(jian)隙應小(xiao)于0.2mm。
