浙江至德鋼業有(you)限公司埋弧焊焊接(jie)30㎡奧(ao)氏體不銹鋼發酵(jiao)罐工程實例

一、技術條件(jian)

   材料為(wei)(wei)0Cr18Ni9Ti，厚(hou)度為(wei)(wei)10mm；筒體直徑為(wei)(wei)2400mm，長度為(wei)(wei)9896mm；工(gong)作(zuo)壓力為(wei)(wei)0.25MPa，工(gong)作(zuo)介(jie)質為(wei)(wei)發酵液蒸氣；工(gong)作(zuo)溫度為(wei)(wei)145℃。

二、焊接規(gui)范

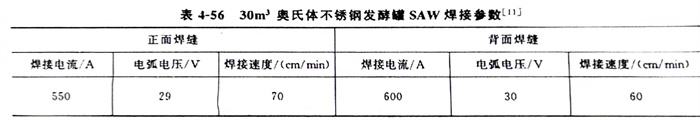

   采用I形坡(po)口，坡(po)口間隙為4mm，坡(po)口及(ji)兩側50mm范(fan)圍內及(ji)焊(han)(han)絲(si)應清理(li)干凈，不得有油(you)污及(ji)雜質；焊(han)(han)絲(si)為H0Cr21Ni10，焊(han)(han)絲(si)直徑為Φ4.0mm；焊(han)(han)劑為HJ260，焊(han)(han)劑烘焙溫度為250℃，保(bao)溫2h；電源與(yu)極性為直流反接；焊(han)(han)接參(can)數(shu)見(jian)表(biao)4-56。

   為防止(zhi)475℃脆(cui)化及。脆(cui)性相析出，焊(han)接(jie)過程(cheng)中(zhong)，采(cai)用反面(mian)吹(chui)風(feng)及正面(mian)水冷(leng)的措施，快速冷(leng)卻(que)焊(han)縫(feng)。

   產(chan)品(pin)(pin)和產(chan)品(pin)(pin)焊(han)(han)(han)接(jie)試(shi)(shi)板焊(han)(han)(han)后(hou)進(jin)(jin)行焊(han)(han)(han)縫外(wai)觀檢查，外(wai)觀合(he)格(ge)后(hou)對(dui)產(chan)品(pin)(pin)A類、B類接(jie)頭20％的X射線檢測(ce)(ce)(ce)，產(chan)品(pin)(pin)焊(han)(han)(han)接(jie)試(shi)(shi)板進(jin)(jin)行100％的X射線檢測(ce)(ce)(ce)，且(qie)射線底片透照質量(liang)不(bu)低于(yu)AB級(ji)(ji)，接(jie)頭質量(liang)符合(he)JB4730-1994《壓(ya)(ya)力(li)容器無損(sun)檢測(ce)(ce)(ce)》I級(ji)(ji)要求(qiu)。同時對(dui)現場施焊(han)(han)(han)工藝進(jin)(jin)行檢查；對(dui)產(chan)品(pin)(pin)焊(han)(han)(han)接(jie)試(shi)(shi)板進(jin)(jin)行力(li)學性能試(shi)(shi)驗，合(he)格(ge)后(hou)進(jin)(jin)行整(zheng)體(ti)水(shui)壓(ya)(ya)試(shi)(shi)驗（水(shui)的氯離子含量(liang)不(bu)大于(yu)25mg／L），試(shi)(shi)驗壓(ya)(ya)力(li)為0.31MPa。

  注：JB 4730-1994《壓力容器無(wu)損檢測(ce)》標準現已改為JB／T 4730-2005《承壓種設備無(wu)損檢測(ce)》。
