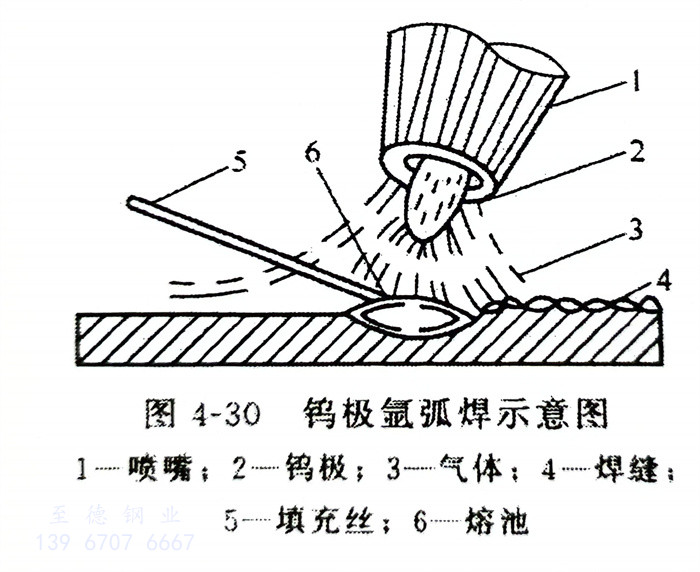

鎢(wu)極(ji)(ji)(ji)惰性(xing)氣(qi)(qi)(qi)體(ti)(ti)(ti)保護電(dian)(dian)弧(hu)(hu)焊(han)(han)(han)（tungsten inert gas welding，TIG），從屬(shu)于GTAW中的(de)非熔(rong)化(hua)(hua)極(ji)(ji)(ji)惰性(xing)氣(qi)(qi)(qi)體(ti)(ti)(ti)保護焊(han)(han)(han)，焊(han)(han)(han)接(jie)(jie)時(shi)鎢(wu)極(ji)(ji)(ji)只起導電(dian)(dian)作用(yong)，不(bu)(bu)作填充金屬(shu)（不(bu)(bu)熔(rong)化(hua)(hua)），如圖4-30所示(shi)。根(gen)據保護氣(qi)(qi)(qi)體(ti)(ti)(ti)的(de)不(bu)(bu)同，分為(wei)鎢(wu)極(ji)(ji)(ji)氬(ya)弧(hu)(hu)焊(han)(han)(han)和(he)鎢(wu)極(ji)(ji)(ji)氦(hai)弧(hu)(hu)焊(han)(han)(han)。焊(han)(han)(han)接(jie)(jie)時(shi)，惰性(xing)氣(qi)(qi)(qi)體(ti)(ti)(ti)氬(ya)氣(qi)(qi)(qi)或(huo)氦(hai)氣(qi)(qi)(qi)（Ar或(huo)He）通(tong)過(guo)焊(han)(han)(han)槍或(huo)其他裝置加入焊(han)(han)(han)接(jie)(jie)區(qu)（或(huo)待(dai)焊(han)(han)(han)區(qu)），鎢(wu)極(ji)(ji)(ji)與被焊(han)(han)(han)工件之間通(tong)電(dian)(dian)產生電(dian)(dian)弧(hu)(hu)，電(dian)(dian)弧(hu)(hu)在惰性(xing)氣(qi)(qi)(qi)體(ti)(ti)(ti)的(de)氣(qi)(qi)(qi)氛中燃燒(shao)(shao)。氬(ya)氣(qi)(qi)(qi)或(huo)氦(hai)氣(qi)(qi)(qi)（Ar或(huo)He）在焊(han)(han)(han)接(jie)(jie)過(guo)程中與鎢(wu)極(ji)(ji)(ji)、焊(han)(han)(han)件、填充焊(han)(han)(han)絲不(bu)(bu)發生任何化(hua)(hua)學、冶金作用(yong)、惰性(xing)氣(qi)(qi)(qi)體(ti)(ti)(ti)保護焊(han)(han)(han)的(de)顯著(zhu)特點是電(dian)(dian)弧(hu)(hu)燃燒(shao)(shao)穩(wen)定，能有效地隔絕周圍空氣(qi)(qi)(qi)，使(shi)熔(rong)池、填充絲不(bu)(bu)被氧化(hua)(hua)和(he)氮化(hua)(hua)，因而能獲得高(gao)質量(liang)焊(han)(han)(han)縫(feng)(feng)，且(qie)能進行全位置焊(han)(han)(han)接(jie)(jie)。但鎢(wu)極(ji)(ji)(ji)所通(tong)過(guo)的(de)電(dian)(dian)流(liu)密度(du)受到限制，若(ruo)通(tong)過(guo)電(dian)(dian)流(liu)密度(du)太(tai)大(da)，鎢(wu)極(ji)(ji)(ji)會燒(shao)(shao)損，使(shi)焊(han)(han)(han)縫(feng)(feng)金屬(shu)產生夾鎢(wu)缺欠。由(you)于鎢(wu)極(ji)(ji)(ji)氬(ya)弧(hu)(hu)焊(han)(han)(han)電(dian)(dian)弧(hu)(hu)能量(liang)密度(du)低，也不(bu)(bu)能獲得較(jiao)(jiao)大(da)的(de)熔(rong)深和(he)較(jiao)(jiao)高(gao)的(de)生產率。采用(yong)鎢(wu)極(ji)(ji)(ji)氦(hai)弧(hu)(hu)焊(han)(han)(han)時(shi)，使(shi)用(yong)與鎢(wu)極(ji)(ji)(ji)氬(ya)弧(hu)(hu)焊(han)(han)(han)同樣(yang)的(de)電(dian)(dian)流(liu)密度(du)，鎢極氦弧焊的電弧電壓較高，電弧熱功率高。氦氣作為熱能的載體，它的熱傳導能比氬氣約大9倍。這樣，就有大量的熱能輸送到焊接熔池中去，從而獲得較大的熔深和得到較高的生產率。但是氦氣來源較為困難，價格比氬氣高20～30倍、同時氦氣的密度比氬氣小，要達到同樣的保護效果，氦氣的消耗量高出很多，所以氨弧焊成本很高。焊接薄的和中等厚度的奧氏體型不銹鋼(gang)板一般極少采用，只有在焊接關鍵焊件時才使用氦弧焊。

  鎢極(ji)(ji)氬弧焊(han)(han)(han)(han)時(shi)，母材金(jin)屬加(jia)熱特點（主要指能(neng)(neng)量(liang)密度和熱功率大小）介于氣焊(han)(han)(han)(han)和焊(han)(han)(han)(han)條電弧焊(han)(han)(han)(han)之間，在(zai)很小的(de)焊(han)(han)(han)(han)接電流（≤10A）下(xia)，電弧仍可(ke)穩定燃燒，特別(bie)適于焊(han)(han)(han)(han)接薄(bo)件或(huo)超薄(bo)件奧氏體型(xing)不(bu)銹鋼的(de)焊(han)(han)(han)(han)接構件。鎢極(ji)(ji)氬弧焊(han)(han)(han)(han)時(shi)能(neng)(neng)清(qing)(qing)晰地觀察(cha)到焊(han)(han)(han)(han)接熔池和熔透情況、因此，在(zai)要求保證焊(han)(han)(han)(han)透及要求背面成形(xing)的(de)情況下(xia)，單面焊(han)(han)(han)(han)采用內(nei)壁（或(huo)背面）通氬氣的(de)鎢極(ji)(ji)氬弧打底(di)焊(han)(han)(han)(han)的(de)方法(fa)，在(zai)國內(nei)外已得到普遍(bian)應(ying)用。鎢極(ji)(ji)氬弧焊(han)(han)(han)(han)采用的(de)填充絲為(wei)裸焊(han)(han)(han)(han)絲，在(zai)施(shi)焊(han)(han)(han)(han)過(guo)程中(zhong)，不(bu)會產生飛濺、焊(han)(han)(han)(han)縫(feng)成形(xing)美觀，焊(han)(han)(han)(han)縫(feng)上(shang)不(bu)存在(zai)渣殼，焊(han)(han)(han)(han)后不(bu)需清(qing)(qing)理(li)。

  鎢極氬弧焊電弧的熱功率低，焊接速度相對其他電弧焊而言比較小，由于奧氏體不(bu)銹(xiu)鋼管導熱能力較差，如鎢極氬弧焊的焊接速度很慢時、會導致焊接接頭冷卻速度緩慢，在400～800℃的危險溫度區間停留時間較長，會影響焊接接頭耐腐蝕能力（包括晶間腐蝕和均勻腐蝕）。
