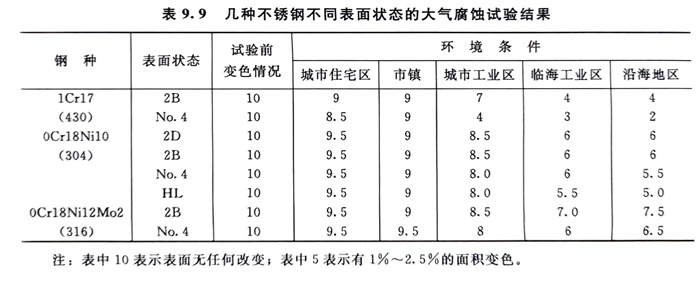

表9.9列入了在幾種大氣條件下，幾種常用不銹鋼不同表面加工的耐蝕性對比。從表9.9中的結(jie)果可知：表面(mian)為2B者耐蝕性優于2D、No.4和(he)(he)HL；0Cr18Ni12Mo2優于0Cr18Ni10、0Cr18Ni10優于1Cr17；1Cr17不能在臨海(hai)和(he)(he)沿(yan)海(hai)區使用，0Cr18Ni10的No.4表面(mian)在臨海(hai)工業區也不能使用。由于1Cr17香蕉視頻app在線觀看:鐵素體不銹鋼在一些大(da)氣中(zhong)不(bu)(bu)能滿足(zu)要求，為此，在建筑外用鐵(tie)素體不(bu)(bu)銹鋼(gang)中(zhong)已經開發(fa)了含鉬和含鈦(tai)、鈮(ni)的許多(duo)鐵(tie)素體不(bu)(bu)銹鋼(gang)牌號，如(ru)00Cr22Mo1.5（Ti，Nb），00Cr25Mo2（Ti，Nb）和高純Cr30Mo2（Ti，Nb）等，國外已在臨海(hai)大(da)型(xing)建筑物上(shang)大(da)量應用。

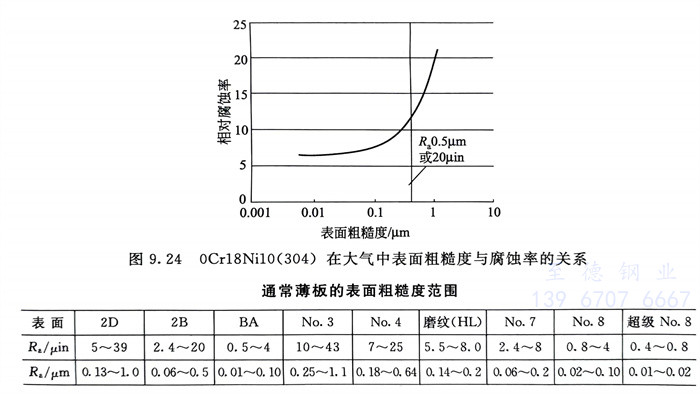

  圖9.24系(xi)在大氣(qi)中(zhong)表(biao)面(mian)粗糙度(du)對冷軋0Cr18Ni10（304）不(bu)銹(xiu)鋼薄板耐蝕(shi)(shi)性的(de)影響。從(cong)表(biao)面(mian)粗糙度(du)范(fan)圍與表(biao)面(mian)加工等級(ji)之間的(de)關系(xi)可知(zhi)：在大氣(qi)中(zhong)，當選用0Cr18Ni10不(bu)銹(xiu)鋼的(de)表(biao)面(mian)加工為2D和No.4時(shi)(shi)，因表(biao)面(mian)粗糙度(du)已超(chao)過Ra0.5μm 見圖9.24附(fu)表(biao)），腐蝕(shi)(shi)率顯(xian)著增加，選用時(shi)(shi)要(yao)加以注意。

  在(zai)大氣中(zhong)，不銹鋼的(de)表(biao)面(mian)(mian)粗(cu)糙度越(yue)低，不銹鋼的(de)耐蝕(shi)性越(yue)好，一般解釋為表(biao)面(mian)(mian)越(yue)光(guang)滑，表(biao)面(mian)(mian)的(de)沉(chen)積污染(ran)物越(yue)少，而(er)且在(zai)雨水(shui)的(de)沖刷下極易(yi)清除，點(dian)蝕(shi)難以在(zai)表(biao)面(mian)(mian)形成；同時(shi)，表(biao)面(mian)(mian)越(yue)粗(cu)糙，不僅沉(chen)積的(de)污染(ran)物越(yue)多，而(er)且大氣中(zhong)的(de)Cl-等也越(yue)易(yi)附著。一些(xie)研(yan)究還指出(chu)，粗(cu)糙的(de)表(biao)面(mian)(mian)加工，表(biao)面(mian)(mian)膜中(zhong)的(de)Cr／Fe也低，耐蝕(shi)性也差。
