一、來源

   廢鋼，包括返回鋼和(he)(he)生鐵等；鐵合金，包括鎳、海綿鐵等以及脫氧劑和(he)(he)造渣材(cai)料(liao)。

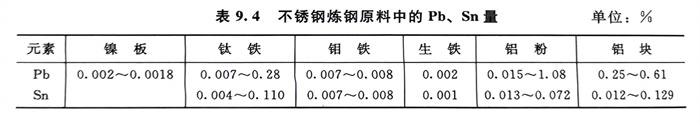

   表9.4列出了國內煉鋼原料中的Pb、Sn含量。

二、特(te)性

   不(bu)銹鋼(gang)(gang)中(zhong)最(zui)常見和(he)最(zui)為有(you)害的是鉛(Pb)、錫(Sn)、銻(Te)、鉍(bi)(Bi)和(he)砷(As)等五大(da)(da)元(yuan)素(su)。這(zhe)些元(yuan)素(su)的熔點低;在(zai)鋼(gang)(gang)中(zhong)的固溶度(du)小(或根本不(bu)固溶);與鋼(gang)(gang)的基體相比,熱(re)膨脹系(xi)數差別較(jiao)大(da)(da)。

三、有害作用

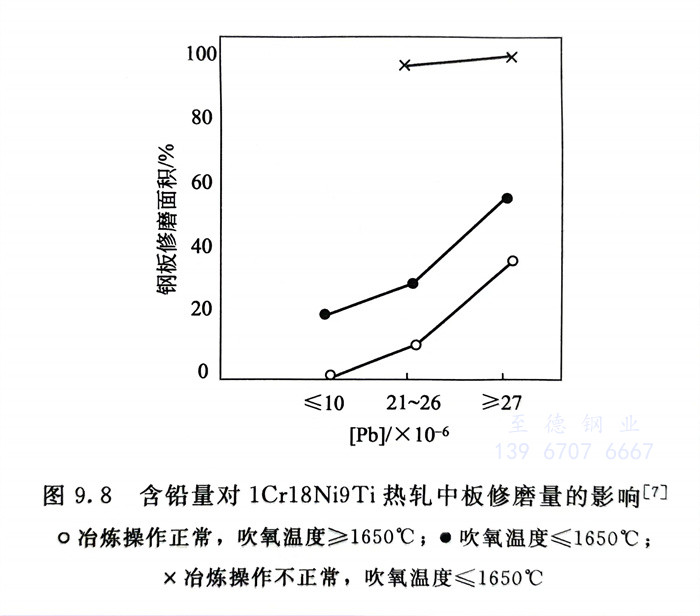

   由于這些元素所具有的特性,在不銹(xiu)鋼凝固過程中,它們會在晶內和沿晶界以及沿a/γ相界析出,并常常在晶界和相界產生偏析;在熱加工溫度下,晶界和相界處于熔融態而使鋼的結合力下降,加之,這些元素與基體的熱脹系數的差異導致在不銹鋼熱加工過程中極易開裂,不僅增加鋼坯的修磨量(圖9.8),而且會造成大量廢品。國內某廠就曾一次判廢1Cr18Ni9Ti板坯數百噸。分析表明:鋼中Pb、Sn 在晶界和 a/γ相界的濃度比基體高76~177倍(Pb)和5~24倍(Sn)。

   對(dui)1Cr18Ni9Ti的研究結果表明,出(chu)現“熱(re)脆”時的臨界鉛當(dang)量=[Pb]+1.65[Bi]+0.53[Te]+0.26[Sb]+0.020[Sn]+0.013[As]。

   國內1Cr18Ni9Ti的生產實際表明,當鋼(gang)(gang)中的鉛(qian)當量≤0.0084%時,鋼(gang)(gang)的性能和表面質量可(ke)滿(man)足 GB 4273-92和GB 1380-92技術(shu)條件的要求(qiu)。
